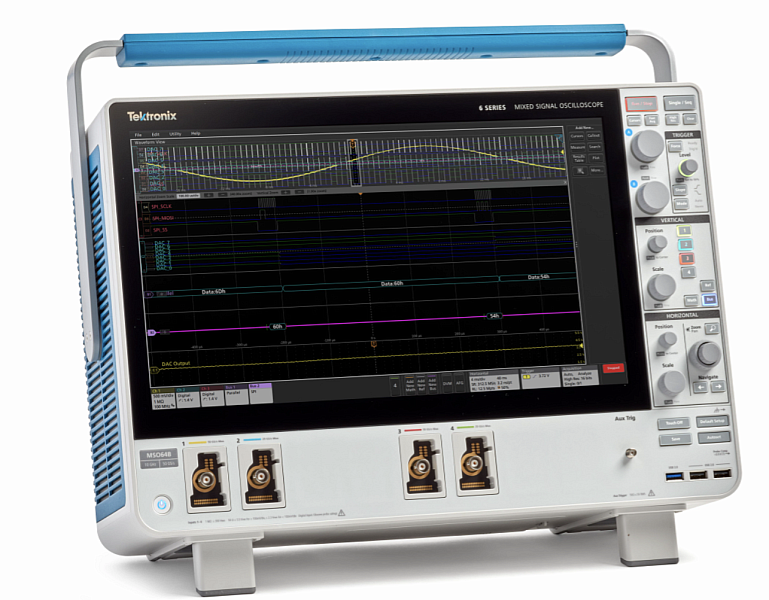

MSO66B 6-BW-6000 Tektronix Осциллограф

MSO66B 6-BW-6000 Tektronix Осциллограф

Осциллограф смешанных сигналов с технологией FlexChannel 6 каналов, полоса пропускания 6 ГГц, частота дискретизации до 50 Гвыб/с, АЦП 12 бит, до 16 бит в режиме высокого разрешения.
Внесен в ГРСИ
Госреестр

Осциллограф MSO66B 6-BW-6000 Tektronix

позволит увидеть ранее неразличимые детали сигналов.
  • Самый низкий уровень шумов на входе, получаемый за счёт новых входных специализированных ИС TEK061
  • Разрешение 12 бит при полосе 5 ГГц с повышением до 16 бит при полосе 200 МГц
  • Уровень шума <55 мкВ при чувствительности 1 мВ/дел и полосе 1 ГГц
  • Уровень шума <1,25 мВ при чувствительности 50 мВ/дел и полосе 10 ГГц

Основные характеристики цифрового осциллографа Tektronix MSO66B 6-BW-6000:

Число входных каналов
  • 6 входов FlexChannel® (6 аналоговых и до 48 цифровых опционально с пробниками TLP058)
  • Каждый канал FlexChannel обеспечивает:
    • Один аналоговый сигнал, который может отображаться в виде осциллограммы, в виде спектра или в обоих видах одновременно
Полоса пропускания (все аналоговые каналы)
  • 10 ГГц (с возможностью расширения)
Частота дискретизации (все аналоговые / цифровые каналы)
  • В режиме реального времени: 50 Гвыб/с при работе с 2 каналами;
    25 Гвыб/с при работе с 4 каналами;
    12,5 Гвыб/с при работе > 4 каналами;
  • С интерполяцией: 2,5 Твыб/с
Длина записи (все аналоговые / цифровые каналы)
  • 62,5 млн точек (стандартно)
  • 125, 250, 500 млн точек, или 1 млрд точек (по заказу)
Скорость регистрации сигналов
  • более 500 000 осциллограмм/с
Разрешение по вертикали
  • 12-битный АЦП
  • До 16 бит в режиме высокого разрешения
Стандартные типы запуска
  • По фронту, длительности импульса, рантам, времени ожидания, окну, логическому состоянию, времени установки и удержания, времени нарастания/спада, по сигналам параллельной шины, по последовательности, визуальный запуск, по видеосигналу (дополнительно), по РЧ-сигналу относительно времени (дополнительно)
  • По сигналу на дополнительном входе запуска ≤5 Вср. кв., 50 Ом, 400 МГц (запуск только по фронту)
Стандартный анализ
  • Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкалам
  • Измерения: 36
  • Экран спектра: Анализ частотного домена с независимыми элементами управления частотными и временными доменами
  • FastFrameTM: Режим регистрации с использованием сегментирования памяти и максимальной частоты запуска >5 000 000 осциллограмм в секунду
  • Графики: Тенденция во времени, гистограмма, спектр и фазовый шум
  • Математическая обработка: основные арифметические действия, БПФ и расширенный редактор уравнений
  • Поиск: поиск по любому критерию запуска
  • Джиттер: погрешность временного интервала (TIE) и фазовый шум

Опции анализа цифрового осциллографа Тектроникс

  • Расширенный анализ джиттера и глазковых диаграмм
  • Настраиваемая пользователем фильтрация
  • Расширенный режим спектра
  • Кривые зависимости РЧ-сигнала от времени (амплитуда, частота, фаза)
  • Управление шинами электропитания
  • Проверка по маске / предельным значениям
  • Инверторы, двигатели и приводы
  • Отладка и анализ LVDS
  • Анализ PAM3
  • Расширенные измерения и анализ характеристик систем питания
  • Расширенный векторный анализ сигнала (SignalVu-PC)
Опции запуска, декодирования и анализа сигналов последовательных шин
  • I2C, SPI, eSPI, I3C, RS-232/422/485/UART, SPMI, SMBus, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, CXPI, автомобильные сети Ethernet,MIPI C-PHY,MIPI D-PHY, USB 2.0, eUSB2, Ethernet, EtherCAT, аудиосигнал, MIL-STD-1553, ARINC'429, Spacewire, 8B/10B,NRZ, Manchester, SVID, двунаправленная шина (1-Wire), MDIO
Опции тестирования устройств последовательной передачи данных на соответствие стандартам
  • Ethernet, USB 2.0, автомобильные сети Ethernet, автомобильные сети Ethernet для мультигигабитных систем, промышленные сети Ethernet, MIPI D-PHY 1.2, MIPI D-PHY 2.1, MIPI C-PHY 2.0
Опции анализа запоминающих устройств
  • Отладка, анализ и тестирование на соответствие стандартам модулей памяти DDR3
Генератор сигналов произвольной формы/стандартных функций
  • Генерирование формы сигнала 50 МГц
  • Типы сигнала: сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, линейно изменяющиеся, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, нарастающая/спадающая экспонента, Sin(x)/x, случайный шум, гаверсинус, кардиосигнал
Цифровой вольтметр
  • 4-х разрядный для измерения среднеквадратичного значения переменного напряжения, постоянного напряжения и среднеквадратичного значения постоянного + переменного напряжения
Частотомер сигналов запуска
  • 8-разрядный
Экран
  • Цветной TFT с диагональю 15,6 дюйма (396 мм)
  • Высокое разрешение (1920 x 1080)
  • Емкостный сенсорный экран с жестовым управлением
Возможности подключения
  • USB ведущего устройства (7 портов), USB 3.0 ведомого устройства (1 порт), LAN (10/100/1000 Base-T Ethernet), Display Port, DVI-I, VGA
e*Scope®
  • Обеспечивает дистанционный просмотр и управление осциллографом через сетевое соединение с использованием стандартного веб-браузера
Гарантийные обязательства
  • 1-летняя стандартная гарантия
Габариты
  • 12,2 дюйма (309 мм) (В) x 17,9 дюйма (454 мм) (Ш) x 8,0 дюйма (204 мм) (Г)
  • Масса: <28,4 фунта (12,88 кг)

Комплект поставки:

  • 1 пассивный пробник TPP1000 (1 ГГц) на каждый аналоговый канал
  • Встроенная помощь
  • Инструкция по эксплуатации
  • Защитная крышка на переднюю панель
  • Мышь
  • Кабель питания
  • Сертификат калибровки
  • Гарантия 1 год
