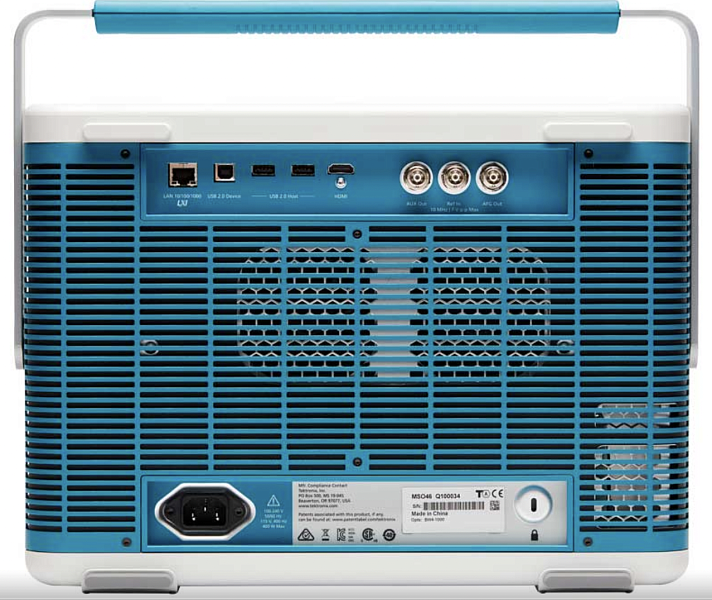

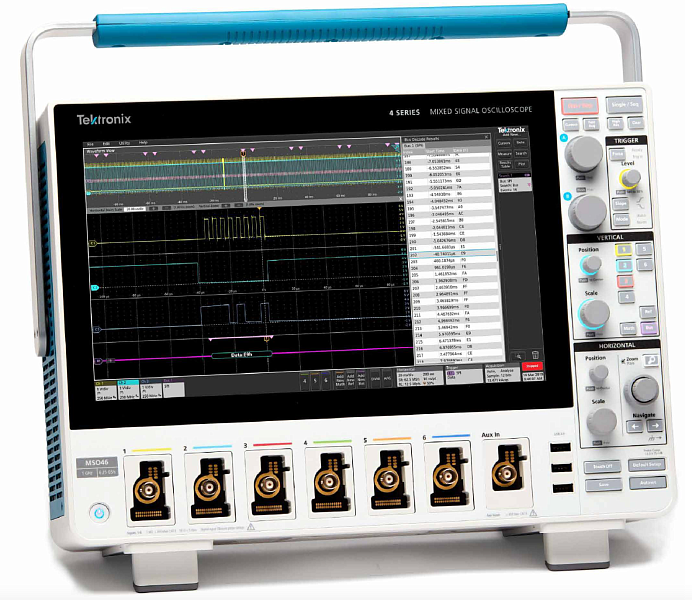

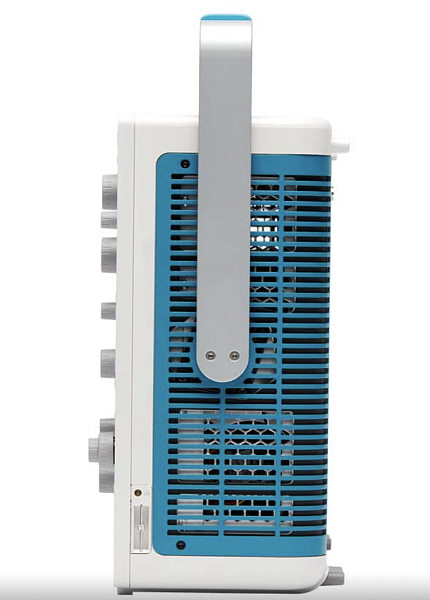

MSO46 4-BW-1000 Tektronix Осциллограф
Цифровой осциллограф MSO Tektronix Серии 4 оснащен инновационным интерфейсом пользователя с сенсорным управлением, экраном высокой четкости и 4 или 6 входами FlexChannel®, каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов на канал. Это прибор готов к решению сложнейших текущих и будущих задач. Это новый стандарт производительности, анализа и потребительского опыта в целом.
Доступные модели:
Ключевые характеристики осциллографа MSO46 4-BW-1000 Tektronix:
- Количество входов FlexChannel - 6 (6 аналоговых и 48 цифровых опционально с пробником TLP058);
- Полоса пропускания 1 ГГц.
- Максимальная частота дискретизации 6,25 Гвыб/с;
- Максимальная глубина записи 31,25 М точек (62,5 М - опция);
- Дополнительный вход запуска ≤300 В ср. кв. (запуск только по фронту)
- Сегментированная память;
- Скорость захвата >500000 осц/с;
- Разрешение АЦП - 12 бит (16 бит в режиме HiRes);
- Входной импеданс 1 МОм/50 Ом;
- Анализ спектров (БПФ, полоса осциллографа);
- Генератор сигналов (опция 4- AFG): 1 выход, 50 МГц;
- 13 встроенных и произвольная форма, 128 К;
- Цифровой вольтметр 4 разряда;
- Частотомер: 8 разрядов;
- Анализ питания (опция 4-PWR);
- Запуск и анализ по сигналам (опции) I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429;
- Дисплей 13,3", WVGA 1920x1080, сенсорный, мультитач;
- Интерфейсы: USB Host, USB Device (5), LAN (с LXI), HDMI, Aux Out.
Основные функции и характеристики цифрового осциллографа Тектроникс MSO46 4-BW-1000:
- Точный анализ трехфазных ШИМ-сигналов.
- Уникальные векторные диаграммы на основе осциллографа позволяют быстро определить VRMS, IRMS, VMAG, IMAG и фазовые отношения для сконфигурированных пар проводки.
- Отладка трехфазных конструкций путем просмотра входных/выходных сигналов напряжения и тока привода во временном домене одновременно с векторной диаграммой.
- Функция трехфазной автоматической настройки позволяет настроить осциллограф для получения оптимальных горизонтальных, вертикальных, пусковых параметров и параметров регистрации для получения трехфазных сигналов.
- Измерение трехфазных гармоник в соответствии со стандартом IEEE-519 или с использованием пользовательских предельных значений.
- Быстрое добавление и настройка измерений с помощью интуитивно понятного интерфейса перетаскивания на MSO Серии 4.
- Анализ трехфазных конструкций преобразователей и автомобильных сетей для схемы «пост. ток — перем. ток».
- Отображает отфильтрованную форму сигнала классификатора фронта ШИМ во время анализа
- Отображает результаты проверки для каждой записи или цикла во время анализа для конкретных измерений.
- Поддерживает графики тенденции во времени и графики тенденций собранных данных для конкретных измерений.
- Поддерживает математическое преобразование «линейное в фазное» для конкретных схем подключения.
Обзор измерений
Анализ трехфазных систем прибором MSO серии 4 автоматизирует ключевые электрические измерения, сгруппированные по трем категориям:
- Анализ входного сигнала
- Анализ выходного сигнала
- Анализ пульсации.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
