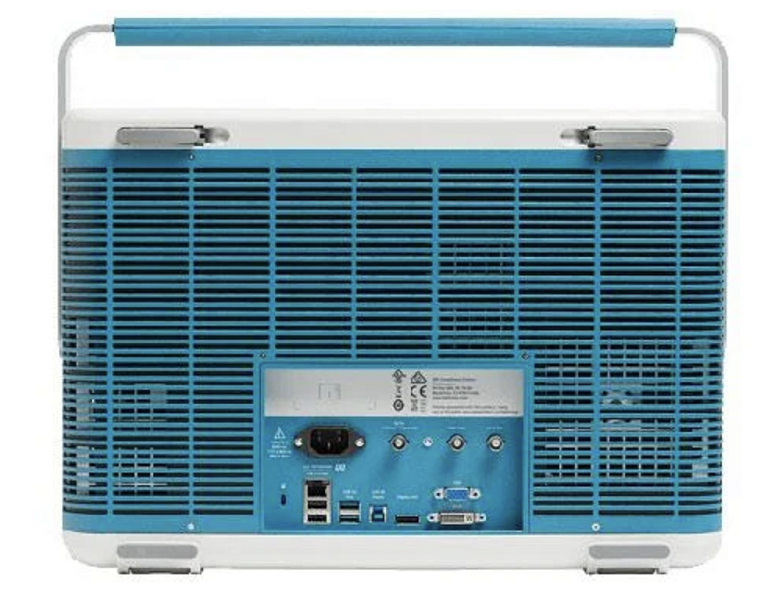

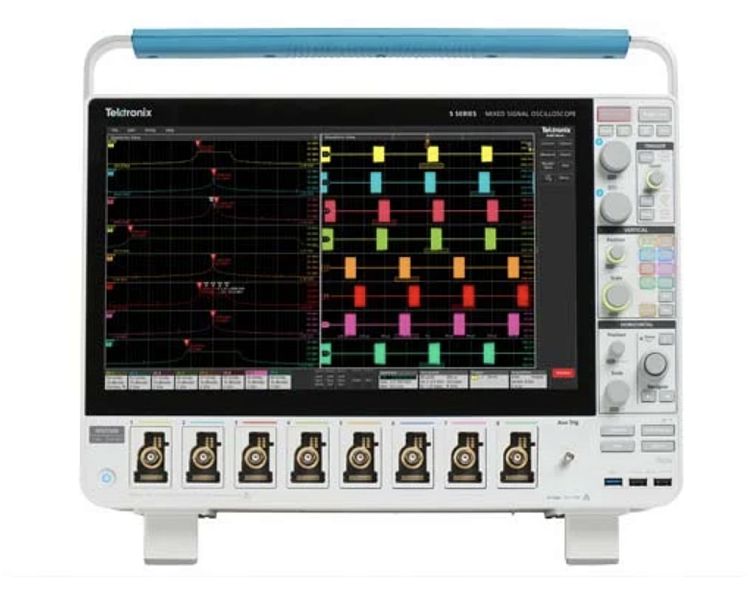

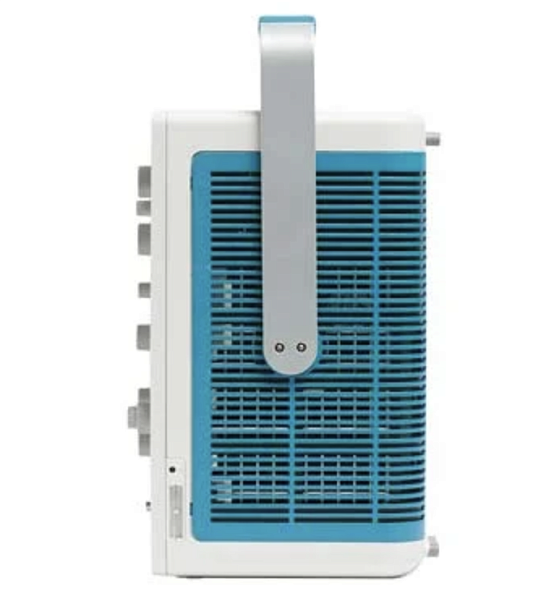

MSO54 5-BW-350 Tektronix Осциллограф
Ключевые особенности осциллографа MSO54 5-BW-350 Tektronix:
- Прибор «6-в-1»;
- Разрешение по вертикали 12 бит (16 бит в режиме высокого разрешения):
12 бит при 3.125 Гвыб/с
13 бит при 1.25 Гвыб/с (режим High Res)
14 бит при 625 Мвыб/с (режим High Res)
15 бит при 312.5 Мвыб/с (режим High Res)
16 бит при ≤125 Мвыб/с (режим High Res)
- Режим HighRes включается одной кнопкой на лицевой панели.
- Входы FlexChannel™ с перенастраиваемой конфигурацией: цифровой или аналоговый тип
- Возможность использовать осциллограф с 4 универсальными входами, применяя соответствующие пробники можно использовать каждый вход как один аналоговый или 8 цифровых (максимум – 32), при этом независимо от количества входов: · полоса пропускания аналоговых каналов до 2 ГГц · частота дискретизации до 6.25 Гвыб/сек · глубина памяти до 125 млн. точек
- Скорость захвата до 500 000 осциллограмм в секунду
- Широкоформатный сенсорный экран, с диагональю 15.6” и разрешением HD (1920 x 1080) и емкостным датчиком
- Эргономичный дизайн: удобство использования и управления
- Пользовательский интерфейс разработан на основе сенсорной системы ввода: мультитач
- Подсветка органов управления цветом, в соответствии с активным аналоговым каналом
- Есть возможность выбрать операционную систему: Linux или Windows; ОС Windows заказывается отдельно на SSD носителе; независимо от операционной системы пользовательские интерфейсы идентичны.
| Количество входов FlexChannel | 4 (4 аналоговых и 32 цифровых опционально с пробником TLP058) |
| Полоса пропускания | 350 МГц |
| Максимальная частота дискретизации | 6,25 Гвыб/сек на все аналоговые и цифровые каналы |
| Максимальная глубина записи | 62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы |
| Скорость захвата | >500000 осц/сек |
| Разрешение АЦП | 12 бит (16 бит в режиме HiRes) |
| Входной импеданс | 1 МОм/50 Ом |
| Генератор сигналов (опция) | 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К |
| Цифровой вольтметр (штатно, после регистрации) | 4 разряда, напряжение AC RMS, DC, AC+DC RMS |
| Частотомер (штатно, после регистрации) | 8 разрядов, 8 мВпп до 2 дел. |
| Анализ джиттера | опция |
| Запуск и анализ по сигналам (опция) | I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM |
| Дисплей | 15,6", WVGA 1920x1080, сенсорный, мультитач |
| Интерфейсы | USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out |
| Процессор ПК | Intel i5-4400E, 2.7 ГГц, 64 разрядный |
| Габаритные размеры | 309х454х204 мм |
| Вес | 11,4 кг |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
