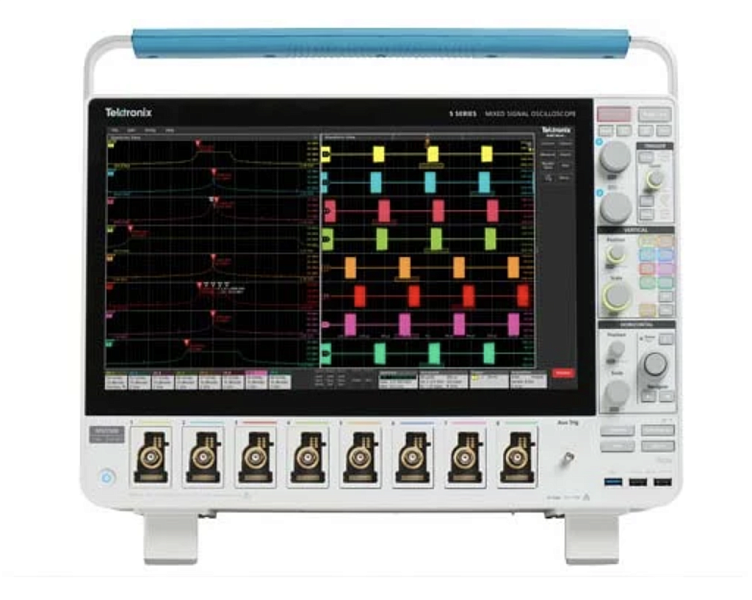

MSO56 5-BW-350 Tektronix Осциллограф
350 МГЦ, 6 каналов+48 цифровых (опционально). Осциллограф Текстроникс.
Ключевые особенности осциллографа MSO56 5-BW-350 Tektronix:
- Прибор «6-в-1»;
- Разрешение по вертикали 12 бит (16 бит в режиме высокого разрешения):
12 бит при 3.125 Гвыб/с
13 бит при 1.25 Гвыб/с (режим High Res)
14 бит при 625 Мвыб/с (режим High Res)
15 бит при 312.5 Мвыб/с (режим High Res)
16 бит при ≤125 Мвыб/с (режим High Res)
- Режим HighRes включается одной кнопкой на лицевой панели.
- Входы FlexChannel™ с перенастраиваемой конфигурацией: цифровой или аналоговый тип
- Возможность использовать осциллограф с 4 универсальными входами, применяя соответствующие пробники можно использовать каждый вход как один аналоговый или 8 цифровых (максимум – 32), при этом независимо от количества входов: · полоса пропускания аналоговых каналов до 2 ГГц · частота дискретизации до 6.25 Гвыб/сек · глубина памяти до 125 млн. точек
- Скорость захвата до 500 000 осциллограмм в секунду
- Широкоформатный сенсорный экран, с диагональю 15.6” и разрешением HD (1920 x 1080) и емкостным датчиком
- Эргономичный дизайн: удобство использования и управления
- Пользовательский интерфейс разработан на основе сенсорной системы ввода: мультитач
- Подсветка органов управления цветом, в соответствии с активным аналоговым каналом
- Есть возможность выбрать операционную систему: Linux или Windows; ОС Windows заказывается отдельно на SSD носителе; независимо от операционной системы пользовательские интерфейсы идентичны.
| Параметр | Значение |
| Количество входов FlexChannel | 8 (8 аналоговых и 64 цифровых опционально с пробником TLP058) |
| Полоса пропускания | 350 МГц |
| Макс. частота дискретизации | 6,25 Гвыб/сек на все аналоговые и цифровые каналы |
| Макс. глубина записи | 62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы |
| Скорость захвата | >500000 осц/сек |
| Разрешение АЦП | 12 бит (16 бит в режиме HiRes) |
| Входной импеданс | 1 МОм/50 Ом |
| Генератор сигналов (опция) | 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К |
| Цифровой вольтметр (штатно, после регистрации) | 4 разряда, напряжение AC RMS, DC, AC+DC RMS |
| Частотомер (штатно, после регистрации) | 8 разрядов, 8 мВпп до 2 дел. |
| Анализ джиттера | опция |
| Запуск и анализ по сигналам (опция) | I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM |
| Дисплей | 15,6", WVGA 1920x1080, сенсорный, мультитач |

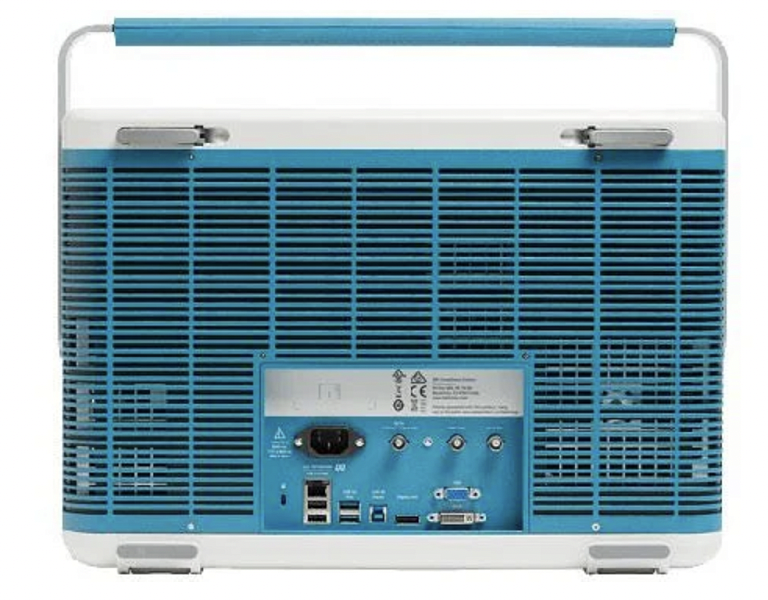

| Интерфейсы | USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out |
| Процессор ПК | Intel i5-4400E, 2.7 ГГц, 64 разрядный |
| Габаритные размеры | 309х454х204 мм |
| Вес | 11,4 кг |
