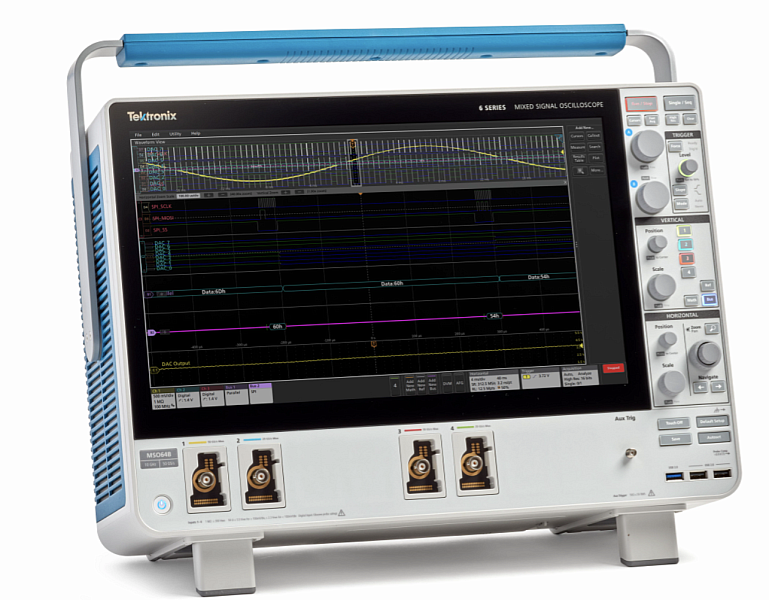

MSO64B 6-BW-8000 Tektronix Осциллограф

MSO64B 6-BW-8000 Tektronix Осциллограф

Осциллограф смешанных сигналов с технологией FlexChannel 4 канала, полоса пропускания 8 ГГц, частота дискретизации 25 Гвыб/с, АЦП до 12 бит.
Внесен в ГРСИ
Госреестр

СВЧ осциллограф MSO64B Tektronix

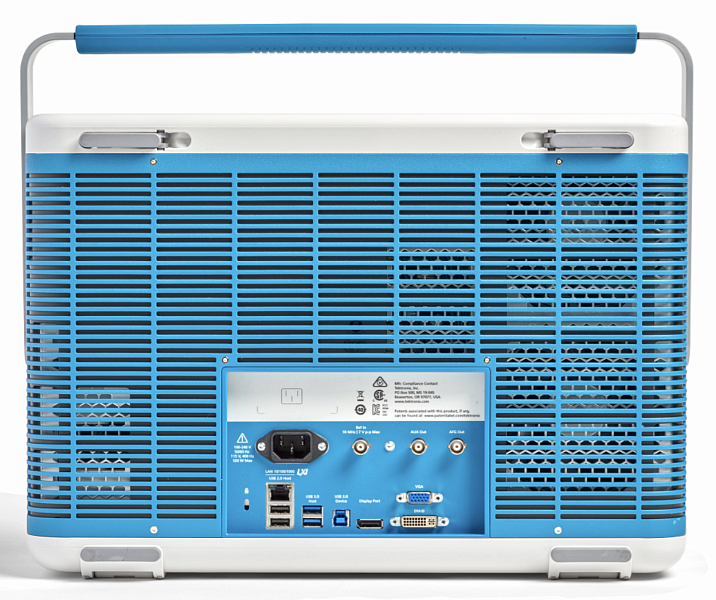

4 канала, 8 ГГц, максимальная частота дискретизации 50 Гвыб/с на 2 каналах, 25 Гвыб/с на 4 каналах, 12,5 Гвыб/с при числе каналов больше 4, максимальный объем памяти 62,5 МБ(опционально 1ГБ), АЦП 8-12 бит, сопротивление входа 50 Ом, 1 МОм, Технология FlexChannel® с пробником TLP058 превращает один аналоговый канал в 8 цифровых. Скорость захвата сигналов >500 000 в секунду. Встраиваемый генератор сигналов произвольной формы до 50 МГц (опция). Цифровые каналы до 64 (опция). Функция Spectrum View. Режим FastFrame™. Базовые арифметические функции, БПФ, расширенный редактор уравнений, статистика, погрешность временного интервала (TIE), фазовый шум. Опции запуска, декодирования и анализа сигналов последовательных шин, Интерфейс: USB, LAN, Display Port, DVI-I, VGA e*Scope®, TFT, емкостный сенсорный дисплей, диагональ 39,62 см, разрешение 1920×1080 точек (Full HD)


Стандартные инструменты анализа цифрового осциллографа Тектроникс MSO64B 6-BW-8000



Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкале
Автоизмерения: 36
Функция Spectrum View: анализ в частотной области с независимыми настройками отображения спектров и осциллограмм
Режим FastFrame™: память выборок сигнала разби вается на сегменты; максимальная скорость захвата >5 000 000 осциллограмм/с
Графики: временные тренды, гистограммы, спектрограм мы и фазовый шум
Математическая обработка: базовые арифметические функции, БПФ, расширенный редактор уравнений
Поиск: по любому критерию запуска
Джиттер: погрешность временного интервала (TIE) и фазовый шум

Дополнительные возможности анализа

Расширенный анализ джиттера и глазковых диаграмм
Расширенные возможности функции Spectrum View
Временные зависимости РЧ сигнала (амплитуда, частота, фаза)
Цифровое управлением питанием
Тестирование по маске/предельным значениям
Работа с инверторными преобразователями, электродви-гателями и приводами
Отладка и анализ схем, использующих низковольтные дифференциальные сигналы
Анализ сигналов PAM3
Расширенные измерения и анализ цепей питания
Расширенный векторный анализ сигналов (с ПО SignalVu-PC)

Опции запуска, декодирования и анализа сигналов последовательных шин

I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, автомобильный Ethernet, MIPI C-PHY,MIPI D- PHY, USB 2.0, eUSB2, Ethernet, Audio, MIL-STD-1553, ARINC429, Spacewire, 8B/10B,NRZ, Manchester, SVID, 1-Wire, MDIO

Тестирование на соответствие стандартам последовательных шин (опция)
Ethernet, USB 2.0, автомобильный Ethernet, промышленный Ethernet, MIPI D-PHY 1.2, MIPI D-PHY 2.1

Анализ систем памяти (опция)
Отладка, анализ и проверка соответствия стандартам DDR3

Генератор сигналов произвольной формы и стандартных функций - опция
Генерация сигналов с частотой до 50 МГц
Типы сигналов: произвольный, синусоидальный, прямоугольный, импульсный, линейно изменяющийся, пилообразный, постоянный ток, функция Гаусса, функция Лоренца, экспоненциальные нарастание и спад, sin(x)/x, случайный шум, гаверсинус, кардиосигнал

Цифровой вольтметр
Измерения ср. кв. перем. и пост. напряжения, ср. кв.перем. напряжения с постоянной составляющей с разрешением 4 разряда

Частотомер сигнала запуска
8 разрядов

Размеры

309 мм (В) x 454 мм (Ш) x 204 мм (Г)
Масса: < 12,88 кг

Комплект поставки:

  • 1 пассивный пробник TPP1000 (1 ГГц) на каждый аналоговый канал
  • Встроенная помощь
  • Инструкция по эксплуатации
  • Защитная крышка на переднюю панель
  • Мышь
  • Кабель питания
  • Сертификат калибровки
  • Гарантия 1 год
Показать большеменьше
