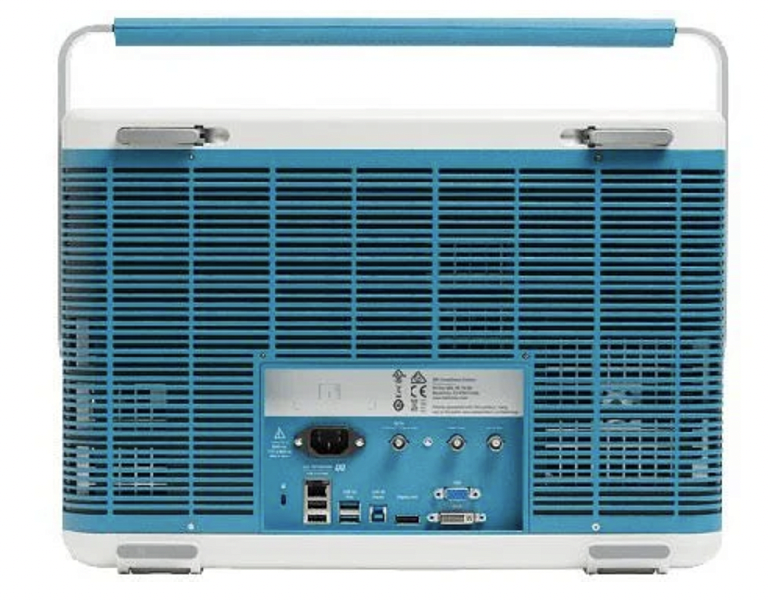

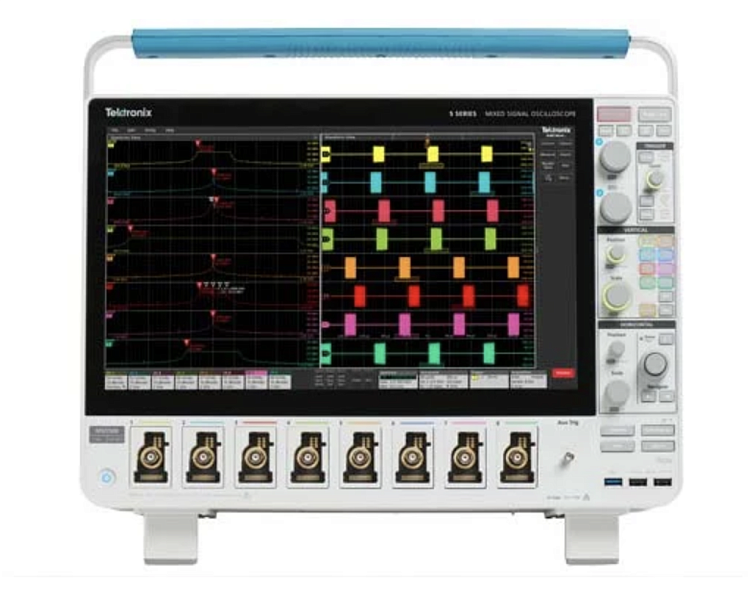

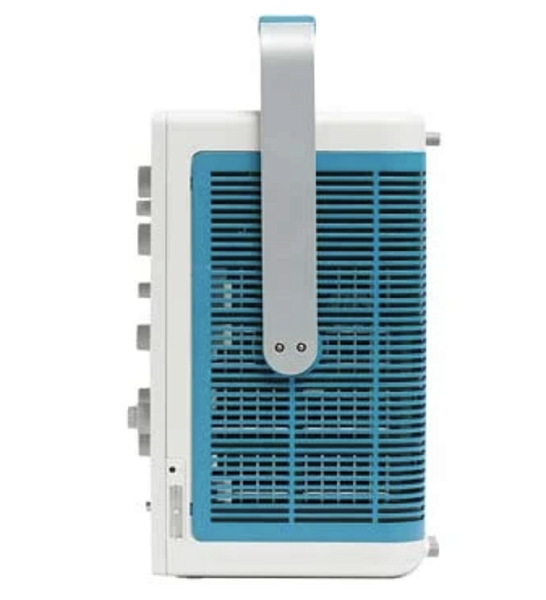

MSO58 5-BW-350 Tektronix Осциллограф

MSO58 5-BW-350 Tektronix Осциллограф

8 каналов+64 цифровых (опционально), 350 МГц.

Ключевые особенности осциллографа MSO58 5-BW-350 Tektronix:

  • Прибор «6-в-1»;
  • Разрешение по вертикали 12 бит (16 бит в режиме высокого разрешения):
8 бит при 6.25 Гвыб/с
12 бит при 3.125 Гвыб/с
13 бит при 1.25 Гвыб/с (режим High Res)
14 бит при 625 Мвыб/с (режим High Res)
15 бит при 312.5 Мвыб/с (режим High Res)
16 бит при ≤125 Мвыб/с (режим High Res)
  • Режим HighRes включается одной кнопкой на лицевой панели.
  • Входы FlexChannel™ с перенастраиваемой конфигурацией: цифровой или аналоговый тип
  • Возможность использовать осциллограф с 4 универсальными входами, применяя соответствующие пробники можно использовать каждый вход как один аналоговый или 8 цифровых (максимум – 32), при этом независимо от количества входов: · полоса пропускания аналоговых каналов до 2 ГГц · частота дискретизации до 6.25 Гвыб/сек · глубина памяти до 125 млн. точек
  • Скорость захвата до 500 000 осциллограмм в секунду
  • Широкоформатный сенсорный экран, с диагональю 15.6” и разрешением HD (1920 x 1080) и емкостным датчиком
  • Эргономичный дизайн: удобство использования и управления
  • Пользовательский интерфейс разработан на основе сенсорной системы ввода: мультитач
  • Подсветка органов управления цветом, в соответствии с активным аналоговым каналом
  • Есть возможность выбрать операционную систему: Linux или Windows; ОС Windows заказывается отдельно на SSD носителе; независимо от операционной системы пользовательские интерфейсы идентичны.
Параметр Значение
Количество входов FlexChannel 8 (8 аналоговых и 64 цифровых опционально с пробником TLP058)
Полоса пропускания 350 МГц
Макс. частота дискретизации 6,25 Гвыб/сек на все аналоговые и цифровые каналы
Макс. глубина записи 62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы
Скорость захвата >500000 осц/сек
Разрешение АЦП 12 бит (16 бит в режиме HiRes)
Входной импеданс 1 МОм/50 Ом
Генератор сигналов (опция) 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К
Цифровой вольтметр (штатно, после регистрации) 4 разряда, напряжение AC RMS, DC, AC+DC RMS
Частотомер (штатно, после регистрации) 8 разрядов, 8 мВпп до 2 дел.
Анализ джиттера опция
Запуск и анализ по сигналам (опция) I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM
Дисплей 15,6", WVGA 1920x1080, сенсорный, мультитач
Интерфейсы USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out
Процессор ПК Intel i5-4400E, 2.7 ГГц, 64 разрядный
Габаритные размеры 309х454х204 мм
Вес 11,4 кг
Показать большеменьше
