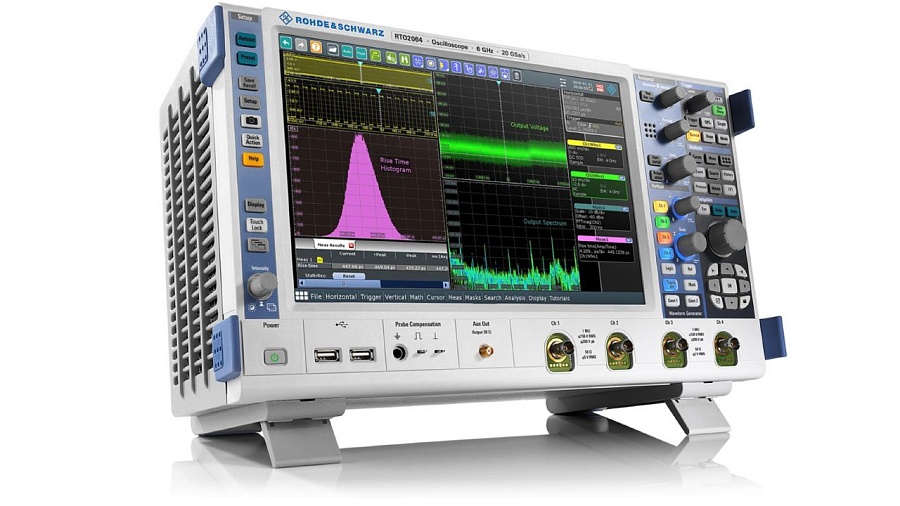

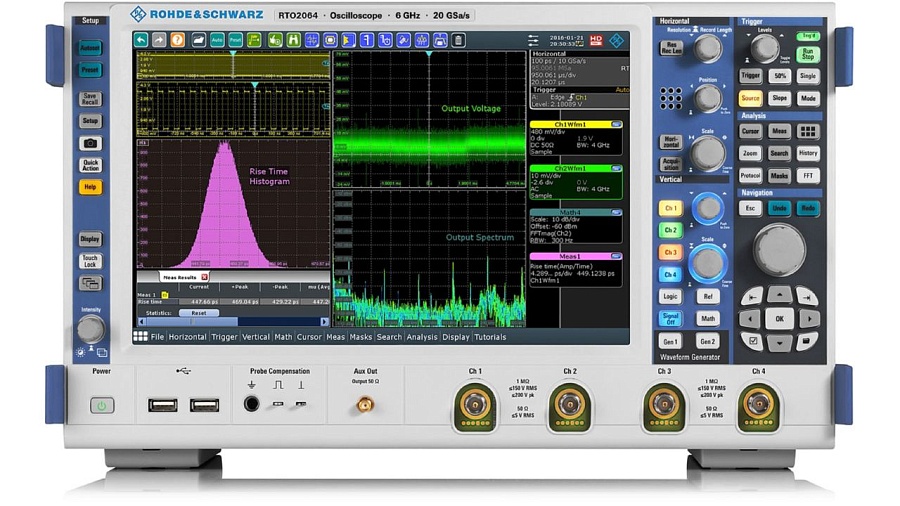

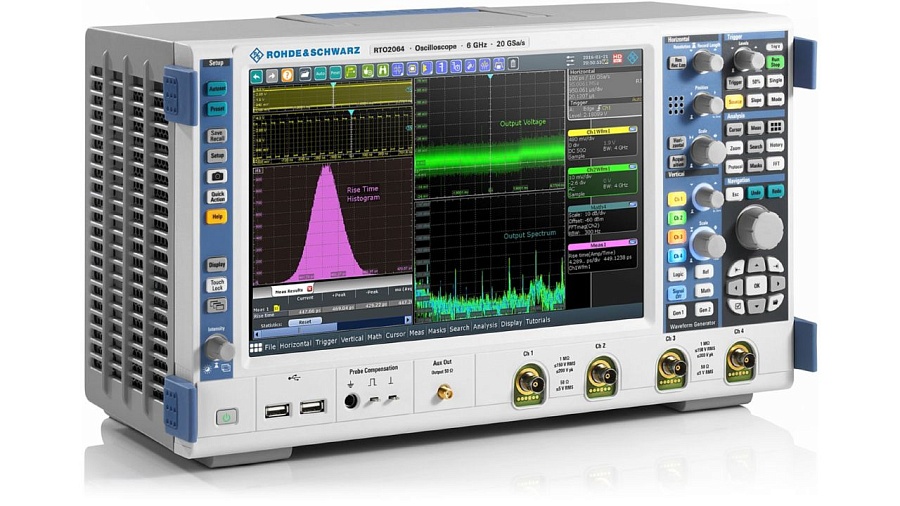

RTO2032 R&S Осциллограф

Ключевые особенности цифровых осциллографов серии RTO2000 Rohde&Schwarz

Полоса пропускания: от 600 МГц до 6 ГГц
Макс. частота дискретизации: 20 млрд отсчетов/с
Макс. объем памяти: 2 млрд отсчетов
Разрешение по вертикали до 16 бит
MSO: 16 цифровых каналов, опция, возможна модернизация.

Осциллографы Rohde Schwarz серии RTO2000

с полосой пропускания от 600 МГц до 6 ГГц превосходно подходят для испытаний как во временной, так и в частотной области. Благодаря великолепной точности воспроизведения сигнала, быстроте реагирования 1 млн осциллограмм/с и разрешению по вертикали до 16 разрядов измерения становятся быстрыми и достоверными. Емкостной сенсорный экран с функцией SmartGrid обеспечивает удобное и интуитивно понятное управление.

Ускоренный поиск сбоев сигнала благодаря быстродействию в 1 млн осциллограмм/с
Объем памяти до 2 млрд отсчетов для анализа длинных последовательностей
Разрешение по вертикали до 16 бит
Многоканальный анализ спектра.

Аппаратные опции цифрового осциллографа R&S RTO2032:

Опция	Описание
R&S®RTO-B1	Опция анализа внешних сигналов
R&S®RTO-B1E	Компактная плата с разъемом для подключения RT-ZVC
R&S®RTO-B4	Опция термостатированного опорного генератора
R&S®RTO-B6	Опция генератора произвольной формы. 2 аналоговых каналов+8 цифровых, 100МГц
R&S®RTO-B7	Дифференциальный источник импульсов
R&S®RTO-B10	Интерфейс GPIB
R&S®RTO-B19	Запасной жесткий диск SSD
R&S®RTO-B101	увеличения памяти до 100 млн отсчетов на канал
R&S®RTO-B102	увеличения памяти до 200 млн отсчетов на канал
R&S®RTO-B104	увеличения памяти до 400 млн отсчетов на канал
R&S®RTO-B110	увеличения памяти до 1 млрд отсчетов на канал
R&S®RTO-B234	Расширение полосы пропускания RTO2034 до 4 ГГц , включая калибровку. Активируется программным кодом.

Программные опции цифрового осциллографа Роде Шварц RTO2032:

R&S®RTO-K17	Высокое разрешение 16 бит
R&S®RTO-K22	Опция проверки на соответствие Ethernet
R&S®RTO-K12	Анализ джиттера
R&S®RTO-K18	Анализ спектра
R&S®RTO-K1	Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTO-K2	Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTO-K3	Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTO-K4	Опция синхронизации и декодирования последовательных данных FlexRay
R&S®RTO-K5	Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM
R&S®RTO-K6	Синхронизация и декодирование последовательного интерфейса MIL-1553
R&S®RTO-K7	Синхронизация и декодирование последовательного интерфейса ARINC 429
R&S®RTO-K8	Опция декодирования последовательных данных Ethernet 10/100BASE-T
R&S®RTO-K9	Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD
R&S®RTO-K10	Опция синхронизации и декодирования последовательных данных SENT
R&S®RTO-K35	Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1.
R&S®RTO-K11	демодуляция сигналов на квадратурные составляющие
