DP2031 RIGOL Программируемый источник питания

DP2031 — это высокопроизводительный программируемый лабораторный источник питания постоянного тока с тремя электрически изолированными независимыми каналами максимальной общей мощностью 222 Вт. Прибор предназначен для точного воспроизведения и стабилизации напряжения и силы тока в широком диапазоне значений.

Прибор внесен в Госреестр, номер 93245-24, действует до 18.09.2029.

DP2031 успешно применяется в следующих областях:

• Разработка электроники: Питание прототипов и тестовых плат при разработке новых устройств
• Тестирование и верификация: Проверка соответствия устройств техническим требованиям
• Производство: Использование в производственных линиях для входного контроля и финального тестирования
• Исследования: Исследование характеристик энергопотребления портативной электроники и IoT-устройств
• Обучение: Применение в образовательных учреждениях для обучения студентов основам электротехники и электроники
• Сервис и ремонт: Использование в сервисных центрах для диагностики и восстановления электронных устройств
• Автомобильная электроника: Тестирование автомобильных электронных систем и компонентов

Особенности и преимущества:

Интерфейс и управление

Прибор оснащен большим (10,9 см / 4,3 дюйма) цветным сенсорным ЖК-экраном с интуитивно понятным графическим интерфейсом. Меню имеет логичную иерархическую структуру, что обеспечивает быструю навигацию и настройку параметров. На экране одновременно отображаются все ключевые данные по каждому каналу: напряжение, ток, мощность в реальном времени, а также дополнительные параметры в виде графиков. Физическое управление осуществляется через кнопки выбора канала, кнопки включения/отключения каналов, многофункциональный ротационный энкодер для управления значениями параметров и дополнительные функциональные кнопки для быстрого доступа к режимам Arb, Analyze, Utility и Store.

Архитектура электропитания

DP2031 имеет три полностью независимых и электрически изолированных друг от друга выходных канала. Гальваническая развязка каналов позволяет подключать их в различных конфигурациях без риска создания нежелательных паразитных токов. Каждый канал имеет собственные регуляторы напряжения и тока, работающие независимо, что обеспечивает гибкость при питании различных устройств одновременно.

Режимы работы каналов:

• Режим 1 (стандартный): CH1: 32 В/3 А; CH2: 32 В/3 А; CH3: 6 В/5 А
• Режим 2 (опция DP2000-10A): CH1: 32 В/2 А; CH2: 32 В/2 А; CH3: 6 В/10 А

Режим 2 активируется опциональным модулем и предназначен для приложений, требующих высокого тока на третьем канале при пониженном токе первых двух каналов.

Расширенные возможности подключения

Внутренние последовательные и параллельные соединения:

• При последовательном соединении CH1 и CH2 максимальное напряжение достигает 64 В при токе 3 А
• При параллельном соединении тот же диапазон напряжения (32 В), но ток повышается до 6 А

Автоматическое переключение между режимами осуществляется через меню утилит без необходимости внешних соединительных кабелей. Синхронное управление обоими каналами гарантирует корректную работу при любых конфигурациях.

Выходные терминалы:

• На передней панели расположены основные выходные гнезда для трех каналов

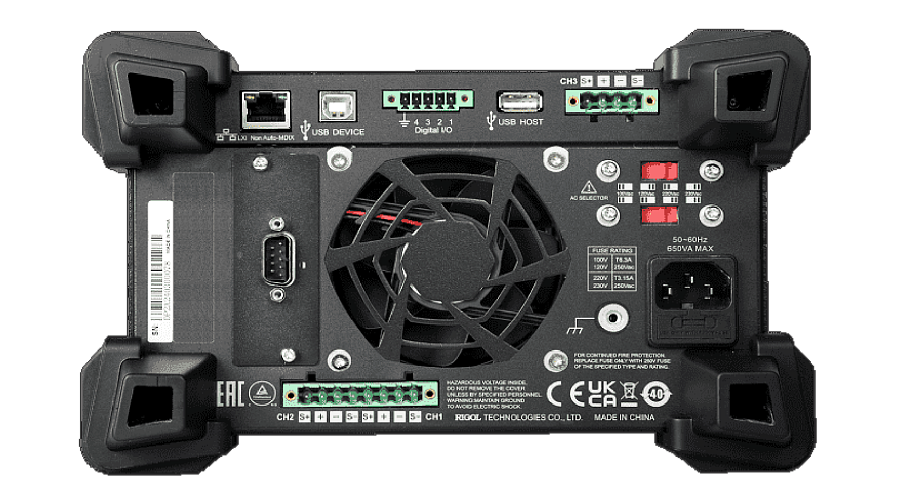

• На задней панели предусмотрены дополнительные выходные зажимы для применения в стационарных установках
• Поддерживается 2-проводная и 4-проводная (с удаленным контролем) схемы подключения к нагрузке

Режимы стабилизации и регулирования

DP2031 поддерживает два основных режима работы:

• Режим регулирования по напряжению (CV): Прибор поддерживает установленное напряжение независимо от изменений нагрузки. При превышении установленного ограничения тока прибор автоматически переходит в режим ограничения тока.
• Режим регулирования по току (CC): Прибор поддерживает установленный ток независимо от сопротивления нагрузки. При превышении установленного ограничения напряжения прибор переходит в режим ограничения напряжения.

Нестабильность при изменении нагрузки не превышает 0,01% + 2 мВ по напряжению и 0,01% + 250 мкА по току, что обеспечивает исключительную точность даже при динамичном изменении параметров нагрузки.

Система защиты

Прибор обладает комплексной системой защиты от аварийных ситуаций:

• Защита от перенапряжения (OVP): Пользователь может установить верхний предел напряжения для каждого канала (диапазон: 1 мВ...35,2 В для CH1 и CH2; 1 мВ...6,6 В для CH3). При превышении установленного значения выход отключается.
• Защита от перегрузки по току (OCP): Аналогичная система установки предельного тока (диапазон: 1 мА...3,3 А для CH1 и CH2; 1 мА...5,5 А для CH3), срабатывает при перегрузке.
• Защита от перегрева (OTP): Встроенный датчик температуры отключает прибор при достижении критической температуры.

Все параметры защиты настраиваются пользователем и сохраняются в памяти прибора для последующего использования.

Произвольная функция (Arbitrary Waveform)

Режим Arb позволяет создавать и воспроизводить программируемые кривые изменения напряжения и тока во времени. Это критически важно для эмуляции реальных сценариев питания устройств:

• 512 точек программирования: Каждая точка может иметь собственные значения напряжения и тока с независимым временем (от 1 мс)
• 8 встроенных форм сигналов: синусоидальная, прямоугольная, пилообразная, ступенчатое нарастание, ступенчатый спад, ступенчатое нарастание/спад, экспоненциальное нарастание, экспоненциальный спад
• Редактирование сигналов: Возможность импорта кривых из RTF-файлов, редактирования минимальных/максимальных значений, интервалов, периодов, инвертирования и других параметров
• Максимальная частота обновления: До 1000 обновлений в секунду, что позволяет симулировать быстродействующие переходные процессы в источниках питания
• Сохранение форм: Все созданные формы сигналов можно сохранить во встроенную память (2 ГБ) или на USB-накопитель

Система анализа и мониторинга

DP2031 содержит встроенные инструменты для анализа характеристик нагрузки:

• Мониторинг выходных параметров: Отслеживание напряжения, тока и мощности в реальном времени с графическим отображением
• Регистратор данных: Непрерывная запись всех параметров во времени с возможностью анализа и экспорта данных
• Анализ энергопотребления: Особенно важен для тестирования портативной электроники и IoT-устройств, позволяет детально исследовать профиль потребления энергии
• Анализ импульсного тока: С опцией высокоскоростного сэмплирования (DP2000-HADC) способен регистрировать импульсы минимальной длительностью 1 мс
• Система запуска: Возможность запуска циклов по внешнему сигналу или по расписанию

Точность и стабильность

DP2031 демонстрирует исключительную точность благодаря применению прецизионных компонентов и передовых схемотехнических решений:

• Годовая погрешность программирования: 0,03% + 8 мВ (CH1, CH2) и 0,04% + 4 мВ (CH3)
• Годовая погрешность считывания: 0,05% + 8 мВ (CH1, CH2) и 0,08% + 3 мВ (CH3)
• Температурный коэффициент: 0,01% + 4 мВ по напряжению и 0,01% + 2 мА (CH1, CH2) и ,01% + 2 мА (CH3) по току на °C
• Малые пульсации: 350 мкВскз / 2 мВп-п по напряжению обеспечивают чистоту выходного сигнала, необходимую для требовательных приложений

Интерфейсы связи и удаленное управление

Прибор оснащен полным набором интерфейсов для интеграции в лабораторные системы и удаленного управления:

• USB Device: Прямое подключение к персональному компьютеру для управления и передачи данных
• USB Host: Подключение USB-накопителей для сохранения и загрузки форм сигналов и данных измерений
• LAN (LXI-C class): Сетевое подключение для удаленного управления и синхронизации с другим оборудованием
• RS-232: Последовательное соединение для совместимости со старыми системами
• Digital I/O: Дополнительный порт для входных и выходных сигналов (триггеры, синхронизация)
• GPIB (опция DP2000-GPIB): Высокоскоростной интерфейс для интеграции с измерительными стойками

Полная поддержка стандарта SCPI (Standard Commands for Programmable Instruments) обеспечивает совместимость с инструментами автоматизации тестирования и позволяет разработчикам писать собственные программы управления на различных языках программирования.

Удобство эксплуатации

• Графический интерфейс: Значительно упрощает работу благодаря наглядному отображению всех параметров и функций
• Встроенная справка: Быстрый доступ к информации непосредственно с экрана прибора
• Интуитивные меню: Логическая организация настроек сокращает кривую обучения
• Предварительные установки: Возможность сохранения и загрузки конфигураций для типовых задач тестирования
• Компактный дизайн: Несмотря на функциональность, прибор имеет удобные габариты (239 × 157 × 419 мм) и вес (9,95 кг)
• Защитные уголки и прорезиненная поверхность: Обеспечивают надежность при транспортировке и использовании в полевых условиях
