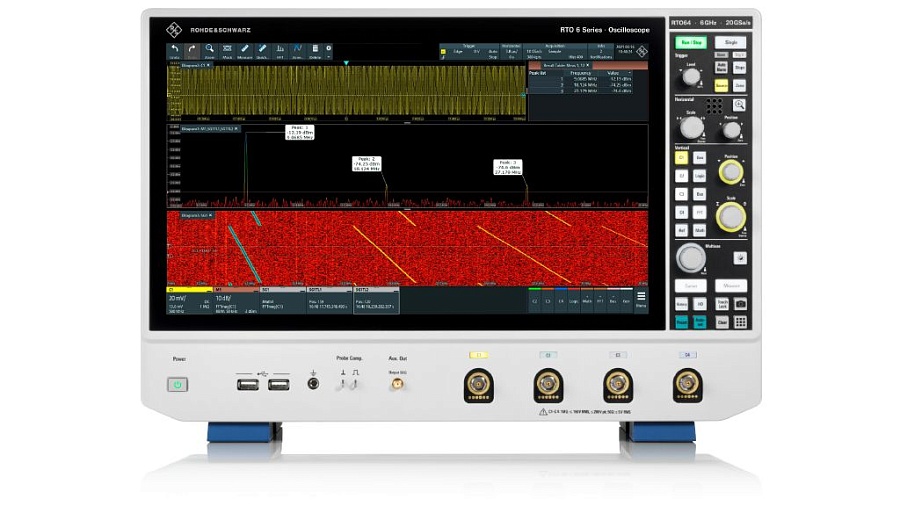

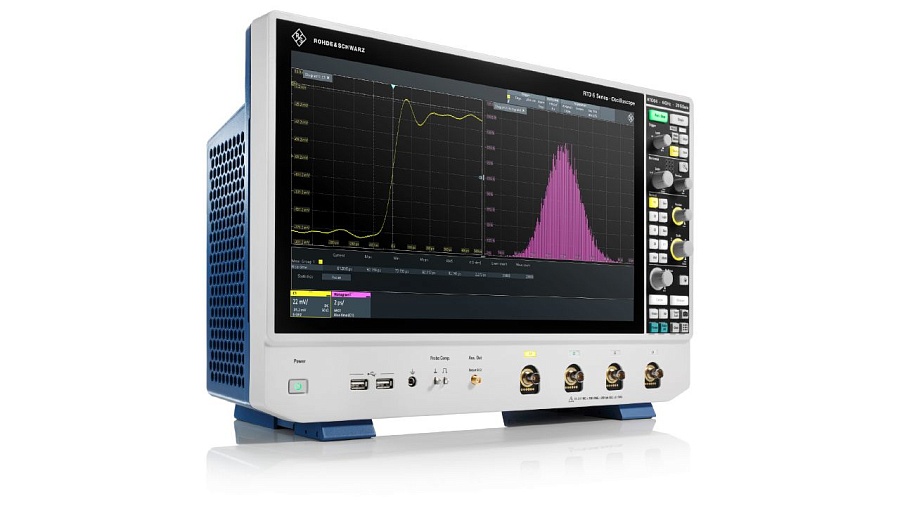

Ключевые особенности осциллографа Rohde&Schwarz RTO6:

Максимальная полоса пропускания 6 ГГц
Скорость сбора данных 1 млн осцилл/с
Частота дискретизации до 20 Гвыб/с
Вертикальное разрешение до 16 бит
Глубина памяти до 2 млрд точек
Превосходная целостность сигнала: ENOB до 9.4 бит
Чрезвычайно низкий уровень шума: 10 мВ_скз
Широкий набор инструментов: аппаратно-ускоренная математика, режим истории, маски и более 90 видов автоматических измерений

Опциональные измерения цифрового осциллографа R&S:

- I/Q интерфейс (опция RTO6-K11)
- Анализ джиттера (опция RTO6-K12)
- Восстановление тактовой частоты (опция RTO6-K13)

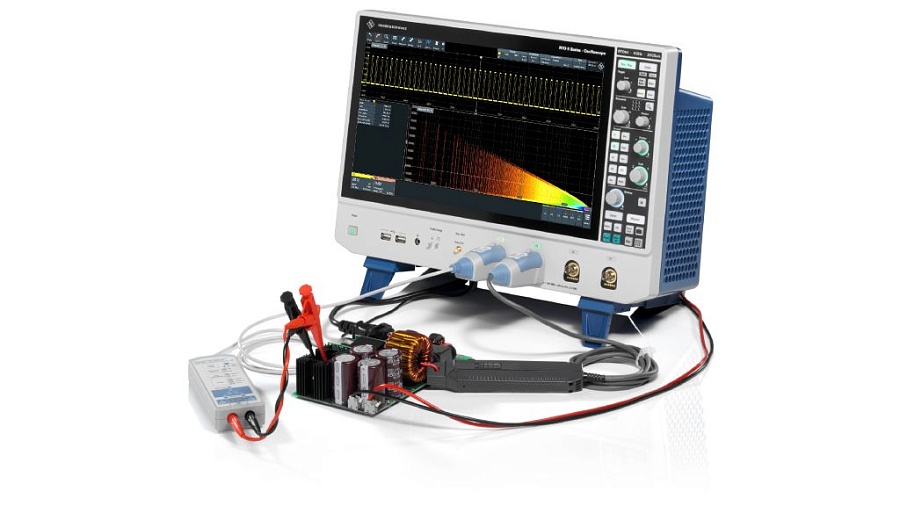

- Анализ мощности (опция RTO6-K31)
- Спектральный анализ (опция RTO6-K37)
- Компенсация тракта (опция RTO6-K121)
- TDR/TDT анализ (опция RTO6-K130)
- Расширенный анализ джиттера (опция RTO6-K33)
- Расширенный анализ шума (опция RTO6-K134)
- Логический анализатор (опция RTO6-B1)
- Генератор произвольной формы (опция RTO6-В6)
- Дифференциальный генератор импульсов (опция RTO6-В7)

R&S®RTO6 предоставляет надежные результаты и выступает в качестве опытного лабораторного ассистента, позволяя быстро решать измерительные задачи, не нарушая график работ. Осциллографы серии R&S®RTO6 дополняют ваш инженерный опыт и повышают уверенность в измерениях благодаря возможности глубокого анализа необходимых характеристик.

Осциллографы Rohde Schwarz серии RTO6

предоставляют все необходимые сигналы для полного понимания работы ваших систем. Большой сенсорный экран с диагональю 15,6 дюйма и новый графический пользовательский интерфейс совместно с высокой частотой обновления осциллограммы, превосходной точностью воспроизведения сигналов, цифровым запуском и быстродействующей памятью служат в качестве полностью интегрированного решения для анализа частот, анализа протоколов и логического анализа. Широкий набор измерительных инструментов осциллографов серии R&S®RTO6 совместно с усовершенствованным пользовательским интерфейсом помогает быстро устранять как простые, так и сложные проблемы цепей.

Аппаратные опции цифрового осциллографа Роде Шварц RTO6-B93:

R&S®RTO6-B1	Логический анализатор 16 цифровых каналов, 5 Гвыб/с, 400 МГц
R&S®RTO6-B7	Дифференциальный источник импульсов 16ГГц
R&S®RTO6-B6	Генераторы сигналов произвольной формы осциллографы. 14 бит, 2 аналоговых канала, 8 цифровых каналов, полоса пропускания 100 МГц, память 40 млн отсчетов/канал, частота дискретизации 500 млн отсчетов/с.
R&S®RTO6-B10	Интерфейс GPIB
R&S®RTO6-B19	Сменный SSD с предустановленной ОС и прошивкой осциллографа

Опции модернизации памяти:

R&S®RTO6-B104	Расширение памяти до 400 млн. точек на 4 канала, 800 млн. точек на 2 канала
R&S®RTO6-B110	Обновление памяти до 1 млд точек на 4 каналах, до 2 млд точек на 2 каналах

Опции расширения полосы пропускания:

R&S®RTO6-B234	Расширение опции R&S®RTO6-B93 до 4 ГГц
R&S®RTO6-B236	Расширение опции R&S®RTO6-B93 до 6 ГГц

Общий анализ:

R&S®RTO6-K12	Анализ джиттера
R&S®RTO6-K13	Восстановление данных часов
R&S®RTO6-K31	Анализ мощности
R&S®RTO6-K37	Спектральный анализ
R&S®RTO6-K39	Интерфейс Python
R&S®RTO6-K130	Анализ TDR/TDT
R&S®RTO6-K33	Расширенный анализ джиттера
R&S®RTO6-K134	Расширенный анализ шума

Запуск и декодирование последовательных протоколов:

R&S®RTO6-K500	Анализ шин: функции измерений и анализа
R&S®RTO6-K510	Пакет запуска и декодирования I2C, SPI, RS-232, UART, I2S, LJ, RJ, TDM, Manchester, NRZ
R&S®RTO6-K520	Протоколы для автомобилестроения: CAN incl. CAN-dbc file import, CAN-FD, LIN, FlexRay™ incl. Fibex file import, SENT, CXPI
R&S®RTO6-K530	Протоколы для аэрокосмической промышленности MIL-STD-1553, ARINC 429, SpaceWire
R&S®RTO6-K540	Протоколы для Ethernet: 10BASE-T, 100BASE-TX, MDIO
R&S®RTO6-K550	Запуск и декодирование MIPI RFFE
R&S®RTO6-K560	Пакет запуска и декодирования "Ethernet для автомобилестроения": IEEE 100BASE-T1, IEEE 1000BASE-T1
R&S®RTO6-K570	Пакет запуска и декодирования "Протоколы для USB": USB 1.0/1.1, USB 2.0/HSIC, USB 3.1 Gen 1, USB Power Delivery (USB-PD), USB SSIC
R&S®RTO6-K580	Пакет запуска и декодирования "MIPI M-PHY, D-PHY": MIPI D-PHY, MIPI M-PHY, UniPro, декодирования для DSI und CSI-2
R&S®RTO6-K590	Пакет запуска и декодирования "PCI Express": 8b10b (up to 6.25 Gbit/s), PCI Express Revision 1.x/2.x
R&S®RTO6-TDBDL	Пакет запуска и декодирования: разблокирует функции запуска и декодирования для всех протоколов, включенных в R&S RTO6-K500/-K510/-K520/-K530/-K540/-K550/-K560/-K570/-K580/-K590

Испытания на соответствие стандартам:

R&S®RTO6-K21	испытания на соответствие стандарту USB 2.0
R&S®RTO6-K22	испытания на соответствие стандарту 10M/100M/1G-BASE-T/EE Ethernet
R&S®RTO6-K23	Испытания Ethernet на соответствие стандарту (2.5/5/10GBASE-T)
R&S®RTO6-K24	испытания на соответствие стандарту IEEE 100BASE-T1
R&S®RTO6-K26	испытания на соответствие стандарту MIPI-D-PHY
R&S®RTO6-K81	испытания на соответствие стандарту PCI Express 1.1/2.0
R&S®RTO6-K87	испытания на соответствие стандарту IEEE 1000BASE-T1
R&S®RTO6-K88	испытания на соответствие стандарту MGBASE-T1
R&S®RTO6-K89	испытания на соответствие стандарту IEEE 10BASE-T1
R&S®RTO6-K91	ПО для испытаний на соответствие и устранения нарушений целостности сигнала DDR3/DDR3L/LPDDR3
R&S®RTO6-K92	испытания на соответствие стандарту eMMC
R&S®RTO6-K99	Автоматизация R&S ScopeSuite

Векторный анализ сигналов

R&S®VSE-K6	Анализ импульсных сигналов
R&S®VSE-K10	Измерения GSM, EDGE, EDGE Evolution и VAMOS согласно стандартам (3GPP TS 45.005, 5.010 и 51.021)
R&S®VSE-K7	Анализ аналоговых видов модуляций (АМ/ЧМ/ФМ)
R&S®VSE-K70	Векторный анализ сигналов
R&S®FSPC	Лицензионный ключ
R&S®VSE-K6A	Многоканальные импульсные измерения
R&S®VSE-K72	Измерения стандарта 3GPP FDD для анализаторов спектра и сигналов
R&S®VSE-K91	Измерения стандарта IEEE 802.11a/b/g
R&S®VSE-K91p	Измерения стандарта IEEE 802.11P для анализаторов спектра и сигналов
R&S®VSE-K91N	Измерения стандарта IEEE 802.11N для анализаторов спектра и сигналов
R&S®VSE-K91AC	Измерения стандарта IEEE 802.11AC
R&S®VSE-K91AX	Измерения стандарта IEEE 802.11AX
R&S®VSE-K96	Анализ сигналов OFDM
R&S®VSE-K100	Измерения стандарта EUTRA/LTE FDD Uplink and Downlink
