DM3068 RIGOL - Прецизионный мультиметр

DM3068 Rigol представляет собой прецизионный многофункциональный цифровой мультиметр разрядности 6½, сочетающий высокоточные измерительные возможности с встроенной поддержкой произвольных датчиков и расширенными функциями анализа данных.

Прибор внесен в Госреестр, номер 89593-23, действует до 28.07.2028.

Серия DM3000 включает следующие модели:

• DM3058E – цифровой мультиметр разрядности 5½, интерфейсы USB и RS-232
• DM3058 – цифровой мультиметр разрядности 5½, полный набор интерфейсов (RS-232, USB/USB-хост, GPIB, LAN (LXI-C))
• DM3068 – прецизионный мультиметр разрядности 6½

Особенности и преимущества DM3068E

• Высокое разрешение
  Разрешение 6½ разряда (2 200 000 отсчётов) обеспечивает исключительную точность и стабильность измерений. Базовая погрешность по постоянному напряжению составляет всего 0,0035% + 0,0006%, что делает прибор оптимальным для лабораторных и метрологических задач.
  Скорость до 123 измерений в секунду позволяет контролировать параметры и отслеживать динамику сигналов в реальном времени, обеспечивая оперативный контроль в автоматизированных комплексах.
• Высокая скорость измерений
  До 10 000 измерений в секунду позволяют контролировать параметры и отслеживать динамику сигналов в реальном времени, что особенно важно при интеграции в автоматизированные стенды.

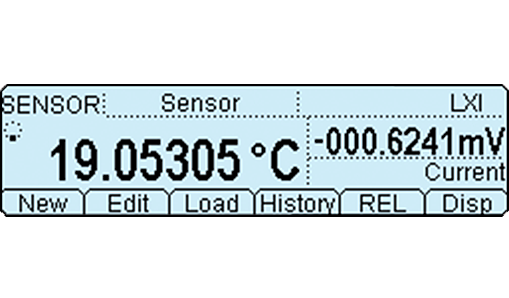

• Работа с датчиками
  Поддерживаются термопары, платиновые RTD и термисторы с компенсацией холодного спая. Функция Any Sensor и ПО UltraSensor дают возможность калибровать и использовать любые электрические датчики физических величин.

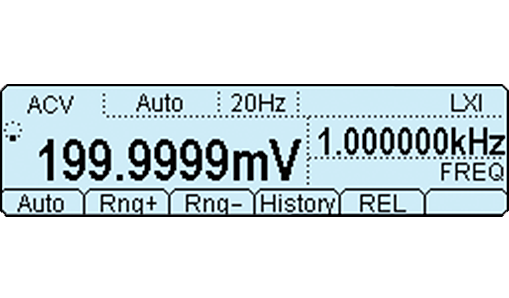

• Двойной дисплей

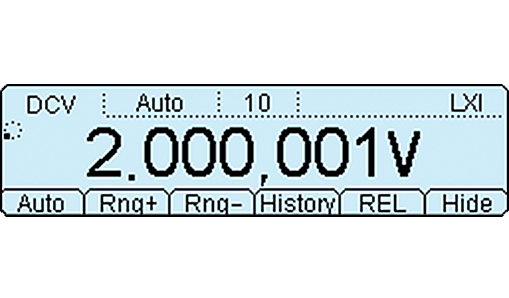

  Одновременное отображение двух независимых параметров упрощает анализ сигналов без смены режимов. ЖК-дисплей 256×64 точки обеспечивает чёткое отображение и графическую визуализацию данных.
• Контроль качества
  Функция Pass/Fail позволяет быстро оценивать соответствие измеренных параметров установленным допускам, что удобно при серийных испытаниях и производственных проверках.

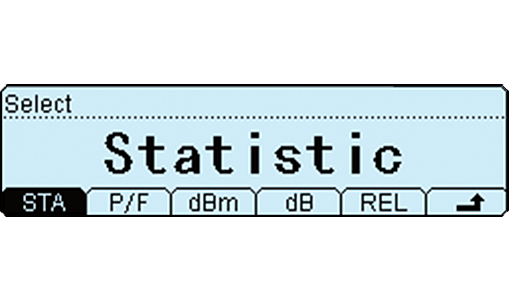

• Математическая обработка
  Функции Max, Min, Average, SDEV, dBm, dB, REL, а также гистограммы и тренд-графики позволяют анализировать данные без привлечения внешнего ПО.

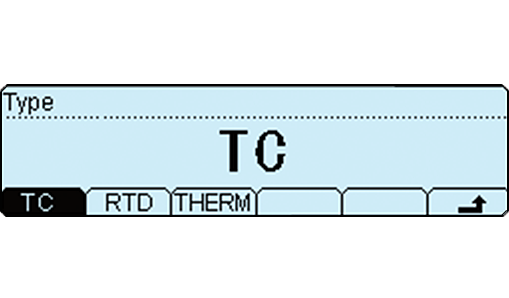

• Измерение температуры
  Поддержка термопар B, E, J, K, N, R, S, T, датчиков Pt100/Pt385 (α = 0,00385…0,00392) и термисторов (2,2–30 кОм) в соответствии со стандартом ITS-90 обеспечивает точные измерения в диапазоне от –270°C до +1820°C.
• Хранение и клонирование настроек
  До 10 групп конфигураций и возможность копирования через USB ускоряют развертывание идентичных приборов и стандартизацию измерений.
• Расширенные интерфейсы
  Поддержка USB-device, USB-host, GPIB, LAN (LXI-C) и RS-232 обеспечивает интеграцию с ПК и автоматизированными системами. Совместимость со SCPI, а также эмуляция команд Agilent 34401A и Fluke 45 упрощают замену приборов в существующих стендах.
• Энергонезависимая память
  Хранение до 512 000 отсчётов, 10 групп конфигураций, 5 наборов калибровок датчиков и поддержка USB-накопителей позволяют архивировать результаты и обмениваться данными.

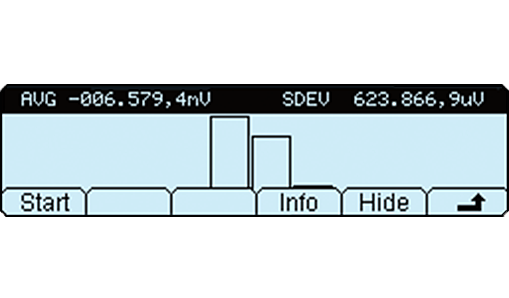

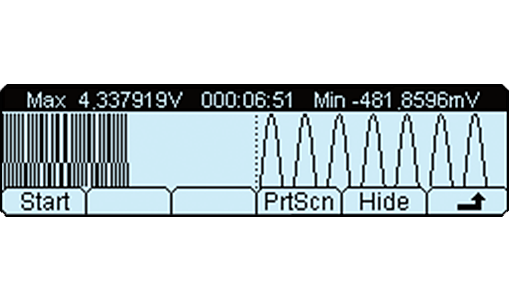

• Визуализация данных
  Функции тренда и гистограммы помогают выявлять дрейфы параметров и аномалии без подключения внешнего компьютера.
• Компактность и мобильность
  Размеры 290,5×231,6×107,0 мм и вес 3,2 кг делают прибор удобным для настольного и выездного применения.

Диапазоны измерений:

• Постоянное напряжение: 200 мВ – 1000 В (базовая погрешность ±0,0035% + 0,0006% в режиме 1 год при TCAL ℃ ± 5℃)
• Переменное напряжение (True-RMS): 200 мВ – 750 В (±0,06% + 0,04% в диапазоне 10 Гц – 20 кГц, режим 1 год)
• Постоянный ток: 200 мкА – 10 А (базовая погрешность ±0,050% + 0,015% в режиме 1 год)
• Переменный ток (True-RMS): 200 мкА – 10 А (±0,08% + 0,03% в диапазоне 10 Гц – 5 кГц, режим 1 год)
• Сопротивление: 200 Ом – 100 МОм (2-проводное и 4-проводное, базовая погрешность ±0,040% + 0,001% в режиме 1 год)
• Ёмкость: 2 нФ – 100 мФ (базовая погрешность 1% + 0,3% в режиме 1 год на диапазонах 20 нФ и выше, 2% + 2,5% на диапазоне 2 нФ)
• Частота: 3 Гц – 1 МГц (базовая погрешность ±0,007% в режиме 1 год)
• Температура (термопары TC типов B, E, J, K, N, R, S, T): –270°C до 1820°C согласно стандарту ITS-90 (погрешность 0,5 – 0,76°C в зависимости от типа)
• Температура (RTD Pt100/Pt385): –200°C до 660°C (погрешность 0,14 – 0,17°C в зависимости от коэффициента α)
• Температура (термисторы): –40°C до 150°C (погрешность 0,08°C)
