MSO5152-E RIGOL Цифровой осциллограф
MSO5152-E – это высокопроизводительный цифровой осциллограф среднего уровня, разработанный на базе технологии RIGOL UltraVision II. Прибор предназначен для отладки встроенных систем, анализа сложных сигналов и измерения параметров электронных компонентов.
Назначение и область применения

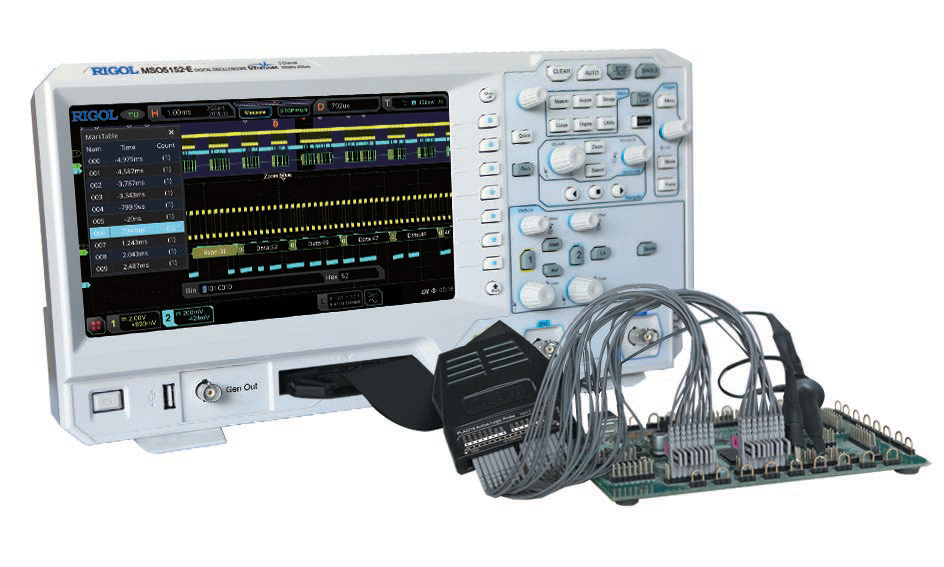

MSO5152-E является комбинированным цифровым осциллографом, объединяющим функциональность семи независимых приборов в одном компактном корпусе:
- Цифровой осциллограф – для захвата и анализа аналоговых сигналов
- Логический анализатор – 16-канальный анализатор цифровых сигналов
- Анализатор спектра – спектральный анализ с БПФ до 1 Мpts
- Генератор произвольной формы – вывод тестовых сигналов (опция)
- Цифровой вольтметр – измерение DC/AC напряжения
- Частотомер – счет импульсов и отсчет периода (48-битный счетчик)
- Анализатор протоколов – декодирование последовательных шин (опция)

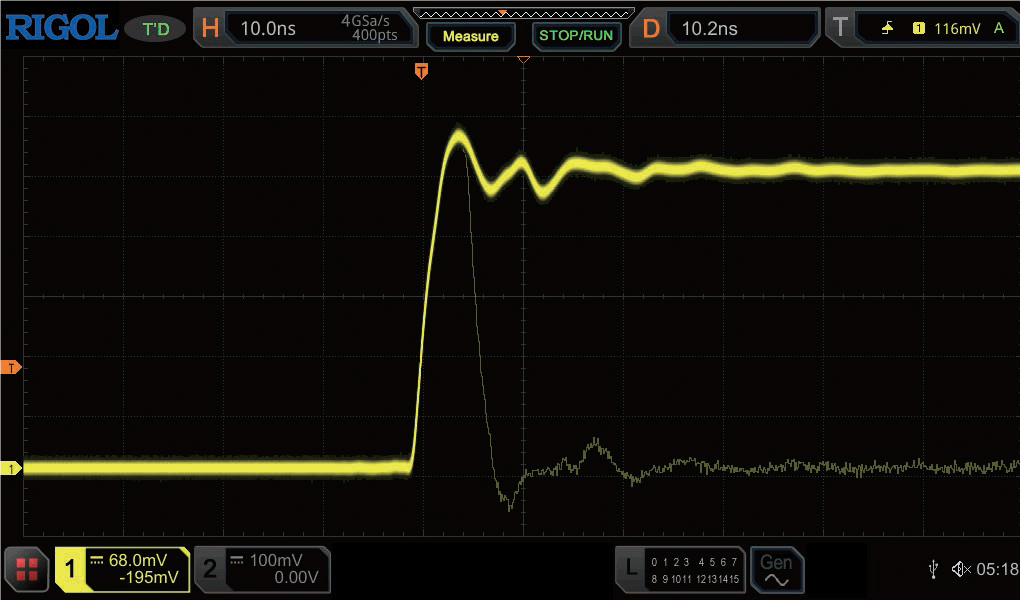

Высокая скорость захвата осциллограмм
Скорость захвата 300 000 осц./сек означает, что редкие события, импульсные помехи и кратковременные сбои фиксируются практически мгновенно. Встроенный 256-уровневый градиент интенсивности и функция цветовой перманентности позволяют отчетливо видеть статистику повторяемости событий, сокращая время отладки.

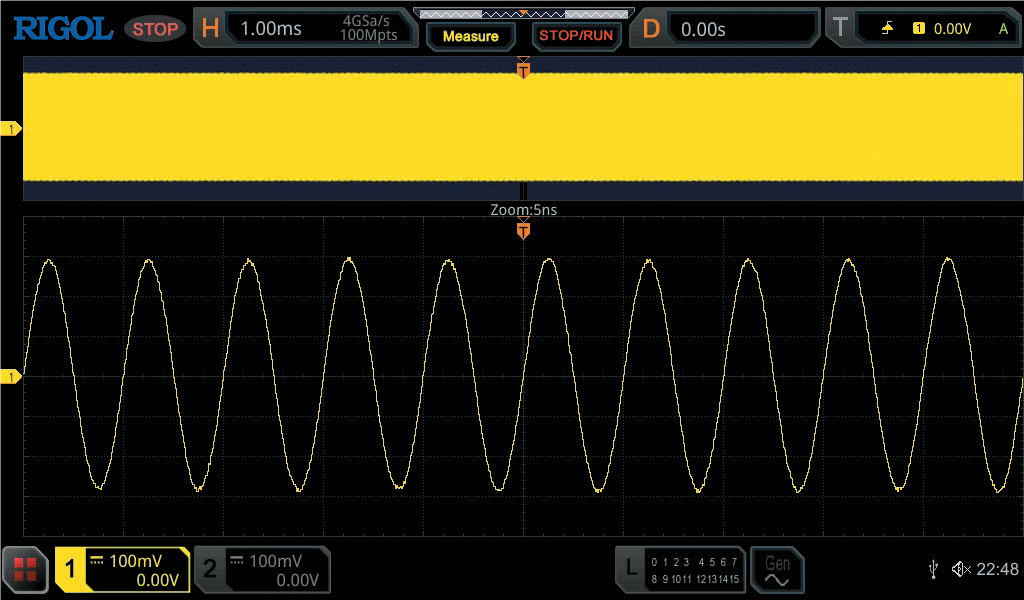

Полнопамятные аппаратные измерения
Режим прецизионного измерения анализирует всю глубину памяти (до 100 Мpts), позволяя корректно определять частоту на сигналах с 340 000 фронтов. Доступны 41 тип автоматических измерений с вычислением статистики (среднее, максимум, минимум, стандартное отклонение).
Развитая система триггеров

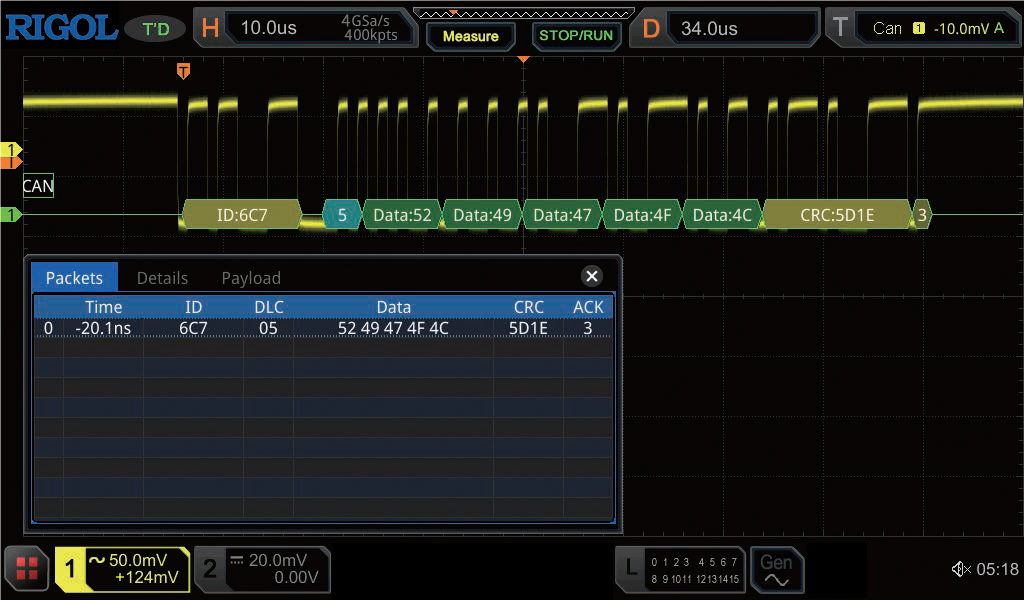

Стандартная комплектация включает 12 типов триггеров: фронт, импульс, наклон, видео, паттерн, длительность, ожидание, помеха, окно, задержка, установка/удержание, N-й фронт. Инновационный зональный триггер позволяет рисовать на сенсорном экране прямоугольные области для быстрого выделения интересующих событий. Декодирование последовательных протоколов (RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553) поддерживается как опция и может работать одновременно на 4 шинах.
Запись и воспроизведение осциллограмм
Сегментированная запись позволяет записать до 450 000 кадров (один кадр на событие триггера). Функция воспроизведения поддерживает режимы: кадр за кадром, непрерывное воспроизведение, зум-просмотр и событийная навигация с индексацией.
Встроенный анализатор мощности (опция)
Модуль UPA (Universal Power Analysis) вычисляет и отображает параметры качества электроэнергии, пульсации импульсных блоков питания. Включена функция диаграмма Боде для анализа устойчивости импульсных источников путем автоматического изменения частоты встроенного генератора и измерения амплитудно-фазовых характеристик.
Удобство использования
- Емкостный сенсорный экран 9 дюймов (1024×600) с поддержкой жестов и многоточечного касания
- Традиционная органика управления (ручки, кнопки) для быстрого доступа к функциям
- Пользовательские горячие клавиши для скорого выполнения часто используемых операций
- Web Control – дистанционное управление через браузер (введите IP осциллографа в адресную строку)
- Поддержка VNC для интерактивного удаленного доступа
Онлайн-обновление прошивки
Все приборы серии поддерживают загрузку обновлений функциональности через интернет без необходимости посещения сервис-центра.
|
Название |
Номер |
|
Расширение максимальной глубины памяти записи до 100 Мвыб/1 канал |
MSO5000-E-1RL |
|
Комплект опций: MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG и MSO5000-PWR |
MSO5000-E-BND |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (RS232/UART) |
MSO5000-COMP |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (I2C, SPI) |
MSO5000-EMBD |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (CAN, LIN) |
MSO5000-AUTO |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (FlexRay) |
MSO5000-FLEX |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (I2S) |
MSO5000-AUDIO |
|
Запуск и декодирование по сигналам шин последовательной передачи данных (MIL-STD-1553) |
MSO5000-AERO |
|
Генератор сигналов произвольной формы 25 МГц 2 канала |
MSO5000-E-AWG |
|
Программное обеспечение для анализа мощности |
MSO5000-PWR |
Базовая комплектация:
- Цифровой осциллограф
- USB кабель
- Пассивный высокоимпедансный пробник (350 МГц)
- Краткое руководство (печатная версия)
- Кабель питания
- Гарантийный талон
- Технический паспорт (по запросу)
|
Название |
Номер |
|
16-канальный пробник логических каналов |
PLA2216 |
|
Защитная крышка передней панели |
MSO5000-E-FPC |
|
Комплект для монтажа в стойку |
MSO5000-RM |
|
Переходник USB-GPIB |
USB-GPIB |
|
Пробник ближнего поля |
NFP-3 |
|
Компенсатор фазы для измерения мощности |
RPA246 |
|
Демонстрационная плата |
DK-DS6000 |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
