DS8204-R RIGOL Цифровой осциллограф

DS8204-R — компактный четырёхканальный цифровой осциллограф серии DS8000-R с аналоговой полосой пропускания до 2 ГГц, максимальной частотой дискретизации 10 ГВыб/с и глубиной записи до 500 Мточек, предназначенный для встраивания в автоматизированные измерительные системы и многоканальные стенды.

Прибор внесен в Госреестр, номер 89691-23, действует до 07.08.2028.

Области применения

• Автоматизированные испытательные стенды и системы функционального тестирования с установкой в 19″ стойку (1U).​
• Многоканальная синхронная регистрация сигналов (расширение до сотен каналов через модуль синхронизации DS SYNC64).​
• Отладка высокоскоростных цифровых интерфейсов и последовательных шин (RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL‑STD‑1553 — через опции).​
• Анализ источников питания и силовой электроники с использованием встроенного пакета анализа питания (опция DS8000-R-PWR).​
• Спектральный анализ и частотный контроль сигналов в пределах полосы пропускания осциллографа.​
• Длительный мониторинг сигналов и регистрация редких событий при пониженных температурах (рабочая температура до −40 °C).

Ключевые характеристики

• Аналоговая полоса пропускания DS8204-R: до 2 ГГц при входе 50 Ом (−3 дБ), до 500 МГц при входе 1 МОм.​
• Количество каналов: 4 аналоговых канала + 1 внешний вход синхронизации (EXT).​
• Максимальная частота дискретизации: 10 ГВыб/с в одноканальном режиме, 5 ГВыб/с в полуканальном режиме (группы CH1/CH2 и CH3/CH4), 2,5 ГВыб/с при включенных всех каналах.​
• Глубина памяти: до 500 Мточек в одноканальном режиме, до 250 Мточек в полуканальном, до 125 Мточек при всех включенных каналах.​
• Максимальная скорость захвата: до 600 000 осциллограмм сигналов в секунду (одноканальный режим, указанные условия).​
• Запись и воспроизведение в реальном времени: до 450 000 сегментов (кадров) формы сигнала.​
• Вертикальное разрешение: 8 бит (режим High Resolution — до 12 бит).​
• Диапазон чувствительности: от 1 мВ/дел до 10 В/дел для входа 1 МОм; от 1 мВ/дел до 1 В/дел для входа 50 Ом.​
• Встроенные функции: 3½‑разрядный цифровой вольтметр (DC, AC RMS, AC+DC RMS), 6‑разрядный частотомер и 48‑разрядный сумматор импульсов.​
• Интерфейсы: USB HOST (4 порта), USB DEVICE, LAN/LXI, HDMI, TRIG OUT, 10 MHz In, 10 MHz Out, 10GE SFP, опциональный USB‑GPIB адаптер.​
• Форм‑фактор: компактный корпус для монтажа в стойку, высота 1U; масса около 3,6 кг (без упаковки).​

Особенности и преимущества
Компактное 1U исполнение для системной интеграции

Корпус DS8204-R рассчитан на установку в 19″ стойку, высота составляет 1U, что позволяет размещать большое количество каналов в ограниченном пространстве измерительного стенда и упрощает построение модульных тестовых систем.​

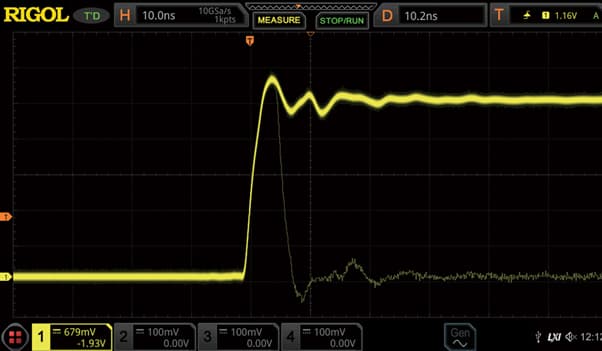

Высокая полоса пропускания и скорость дискретизации

Модель DS8204-R обеспечивает аналоговую полосу до 2 ГГц при нагрузке 50 Ом с максимальной частотой дискретизации до 10 ГВыб/с в одноканальном режиме. Это позволяет выполнять корректные измерения фронтов и частотных составляющих высокоскоростных цифровых и ВЧ‑сигналов в пределах заявленного диапазона.​

Большая глубина памяти и аппаратные измерения по всей записи

Глубина записи до 500 Мточек на канал в комбинированных режимах даёт возможность фиксировать длительные фрагменты сигнала с высоким временным разрешением. Полноаппаратурная система измерений по всей памяти (Precision/Full Memory) обеспечивает выполнение до 41 автоматического измерения на полном объёме данных без снижения производительности.​

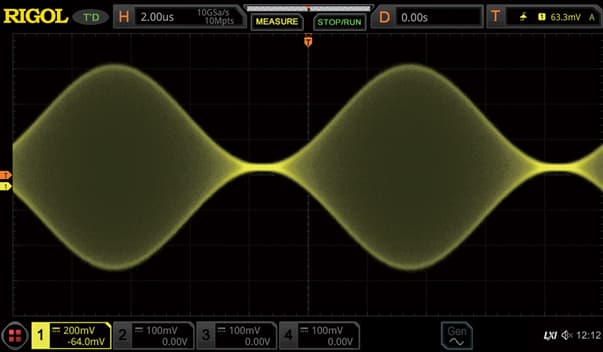

Высокая скорость захвата и сегментированная запись

Скорость захвата до 600 000 осц/с в сочетании с сегментированной записью до 450 000 кадров позволяет эффективно регистрировать редкие события и анализировать последовательности пакетов, при этом ненужные интервалы времени между событиями не занимают память.​

Интеграция шести приборов в одном корпусе

DS8204-R объединяет функции:​

• Цифрового осциллографа (4 аналоговых канала, расширенный набор триггеров и измерений),
• Анализатор спектра на основе FFT (длина до 1 Мточки, до 4 одновременных окон, поиск до 15 пиков),
• Опционального генератора сигналов произвольной формы (1 канал, до 25 МГц, 14 бит, 200 МВыб/с, AM/FM/FSK, свип, пачки),
• Цифрового вольтметра,
• Высокоточного частотомера и сумматора импульсов,
• Анализатора протоколов (через соответствующие опции).

Это уменьшает количество отдельных приборов в системе и упрощает структурную компоновку стенда.​

Расширенные триггеры и анализ последовательных шин

Прибор поддерживает широкий набор триггеров: по фронту, импульсу, скосу, длительности, „окну“, удержанию/установке, N‑му фронту, по видео‑сигналам и др. Дополнительно доступны опции протокольного анализа:​

• DS8000-R-COMP — RS232/UART,
• DS8000-R-EMBD — I2C, SPI,
• DS8000-R-AUTO — CAN, LIN,
• DS8000-R-FLEX — FlexRay,
• DS8000-R-AUDIO — I2S,
• DS8000-R-AERO — MIL‑STD‑1553.

Поддерживаются одновременное декодирование до четырёх шин и совмещение декодирования с записью/воспроизведением и масочным тестированием.​

Средства анализа сигналов: FFT, гистограмма, диаграмма „глаз“ и джиттер

Осциллограф оснащён FFT с длиной до 1 Мточки, гистограммой (по амплитуде, времени и измерениям) и цветовой устойчивостью (intensity/temperature), что облегчает анализ распределения параметров сигнала. Для модели DS8204-R доступна опция DS8000-R-JITTER с функциями построения диаграммы „глаз“ в реальном времени и анализа джиттера (TIE, cycle‑to‑cycle, вариации длительности импульсов) с использованием аппаратного восстановления тактового сигнала.​

Анализ питания и силовой электроники

Опция DS8000-R-PWR совместно с калибровочным приспособлением RPA246 обеспечивает анализ параметров источников питания: измерение потерь, КПД, параметров ключей, диодов, дросселей, транзисторов и др. Наличие широкой полосы и глубокой памяти позволяет выполнять измерения на требуемой частоте коммутации и фиксировать переходные процессы.​

Многоканальная синхронизация и масштабирование до 512 каналов

Серия DS8000-R поддерживает синхронную работу нескольких приборов с использованием модуля синхронизации DS SYNC64 и соответствующего ПО UltraDAQ-Lite. Возможна конфигурация до 512 аналоговых каналов с общей синхронизацией триггера и времени, что важно для крупномасштабных стендов и многоканальных систем сбора данных.​

Интерфейсы и удалённое управление

DS8204-R поддерживает локальное управление через подключаемый монитор по HDMI, клавиатуру и мышь, а также удалённое управление через:​

• веб‑интерфейс Web Control (доступ по IP‑адресу осциллографа),
• ПО Ultra Sigma (SCPI‑управление по USB/LAN),
• программный комплект разработки (SDK) для пользовательских приложений,
• UltraDAQ-Lite для многоканальной регистрации по сети до 10GE SFP.

Поддерживаются стандартные протоколы LXI‑C, USBTMC и взаимодействие с внешними программными пакетами (LabVIEW, Visual Basic, Visual C и др.) через SCPI‑команды.​

Расширенный температурный диапазон и эксплуатация в жёстких условиях

Рабочий температурный диапазон осциллографа начинается от −40 °C, что позволяет применять его для мониторинга сигналов в специальных условиях, включая низкотемпературные и уличные установки, при соблюдении остальных требований по окружающей среде.
