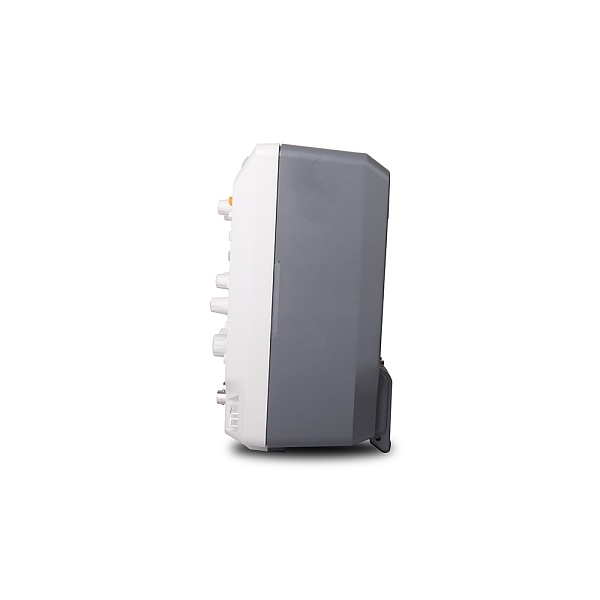

MSO4012 RIGOL Цифровой осциллограф

MSO4012 — двухканальный цифровой осциллограф смешанных сигналов с полосой пропускания 100 МГц и встроенным 16-канальным логическим анализатором. Прибор предназначен для анализа аналоговых и цифровых сигналов при разработке, отладке и диагностике электронных устройств.

МОДЕЛЬ СНЯТА С ПРОИЗВОДСТВА. ЗАМЕНА MSO 5102

Серия осциллографов DS/MSO4000 включает в себя следующие модели (Серия DS не включает в себя цифровые каналы):

• DS4054/MSO4054 - Полоса пропускания 500 МГц, 4 аналоговых канала
• DS4052/MSO4052 - Полоса пропускания 500 МГц, 2 аналоговых канала
• DS4034/MSO4034 - Полоса пропускания 350 МГц, 4 аналоговых канала
• DS4032/MSO4032 - Полоса пропускания 350 МГц, 2 аналоговых канала
• DS4024/MSO4024 - Полоса пропускания 200 МГц, 4 аналоговых канала
• DS4022/MSO4022 - Полоса пропускания 200 МГц, 2 аналоговых канала
• DS4014/MSO4014 - Полоса пропускания 100 МГц, 4 аналоговых канала
• DS4012/MSO4012 - Полоса пропускания 100 МГц, 2 аналоговых канала

Прибор применяется при решении следующих задач:

• Тестирование производственных линий и долгосрочный мониторинг приложений

• Анализ устройств со смешанными аналого-цифровыми сигналами

• Отладка цифровых логических схем и встроенных систем

• Диагностика проблем в сложных электронных системах

• Анализ протоколов последовательных шин (I2C, SPI, CAN, RS-232, USB, FlexRay)

Ключевые характеристики MSO4012:​

• Полоса пропускания аналоговых каналов: 100 МГц

• Количество аналоговых каналов: 2

• Количество цифровых каналов: 16

• Частота дискретизации (реальное время): 4 Гвыб/с (аналоговые), 1 Гвыб/с (цифровые)

• Максимальная глубина памяти: 140 МПт (аналоговые), 28 МПт (цифровые)

• Скорость захвата осциллограмм: 110 000 осц/с

• Экран: 9 дюймов TFT LCD, разрешение 800×480 пикселей, 256 уровней интенсивности

• Размеры: 440×218×130 мм

• Масса: 4,8 кг

Особенности и преимущества

Смешанный анализ сигналов

MSO4012 позволяет одновременно анализировать до двух аналоговых и шестнадцати цифровых каналов. Это обеспечивает корреляцию сигналов между аналоговой и цифровой частями устройства при проведении отладки и диагностики. Встроенный логический анализатор со своими каналами дискретизации позволяет захватывать и воспроизводить цифровые последовательности с временной привязкой к аналоговым сигналам.

Высокая скорость захвата и глубокая память

Скорость захвата до 110 000 осциллограмм в секунду позволяет обнаруживать редкие и случайные события в сигналах. Стандартная глубина памяти 140 МПт для аналоговых каналов обеспечивает захват длительных импульсных последовательностей при сохранении максимальной частоты дискретизации. Цифровые каналы имеют отдельную память глубиной до 28 МПт на канал, что позволяет длительное время регистрировать логические переходы без потери разрешения.

Интенсивность отображения и 256-уровневая градация

Дисплей реализует 256-уровневое отображение интенсивности сигналов, создавая эффект флуоресцентного осциллографа. Такой подход показывает не только форму сигнала, но и частоту его появления на экране, что помогает визуализировать статистику сигналов и выявлять низкочастотные аномалии.

Запись и воспроизведение осциллограмм

Встроенная функция записи позволяет сохранять до 200 000 кадров осциллограмм (аналоговые каналы) и 64 000 кадров (цифровые каналы) для последующего анализа. Функция включает инструменты поиска в архиве, сравнения снимков, навигации по времени и анализа проблем в сохранённых данных.

Расширенная система синхронизации и декодирования шин

Встроенные функции синхронизации поддерживают запуск по фронтам, импульсам, видеосигналам, N-му фронту, скорости нарастания, окну и другим типам событий. В стандартную комплектацию входит декодирование параллельных шин. Дополнительные опции позволяют добавить декодирование сигналов шин RS-232/UART, I2C, SPI, CAN и FlexRay, а также запуск по событиям этих протоколов как на аналоговых, так и на цифровых каналах.

Маскирование и тестирование соответствия

Встроенный инструмент маскирования позволяет определить допустимую область колебаний сигнала. Прибор автоматически подсчитывает количество проходов и отказов, может остановиться при первом нарушении маски или издать сигнал тревоги. Эта функция применяется при проверке сигналов на соответствие спецификациям.

Математические функции и БПФ

Осциллограф поддерживает операции над сигналами: сложение, вычитание, умножение, деление, логические операции (И, ИЛИ, НЕ, исключающее ИЛИ), а также математические функции (интегрирование, дифференцирование, логарифм, экспоненента, синус, косинус, тангенс). Встроенное быстрое преобразование Фурье (БПФ) позволяет анализировать спектральный состав сигналов.

Автоматические измерения и статистика

На аналоговых каналах доступны более 40 автоматических измерений, включая амплитуду, период, частоту, фронты нарастания/спада, длительность импульсов, коэффициент заполнения, задержку и фазовый сдвиг между каналами. Функция статистики отслеживает минимум, максимум, среднее значение и среднеквадратичное отклонение каждого параметра.

Портативность и надёжность

Компактные размеры 440×218×130 мм и масса 4,8 кг делают прибор портативным. Интегрированная система охлаждения обеспечивает работу при температурах от 0 до 50 °C. Трёхлетняя гарантия производителя (на компоненты прибора, за исключением пробников и аксессуаров) подтверждает надёжность конструкции.

Широкие возможности подключения

MSO4012 оснащён разъёмами USB HOST и DEVICE, портом локальной сети LAN (интерфейс LXI-C), выходом VGA для подключения внешнего монитора, а также вспомогательным выходом AUX для синхронизации (TrigOut, Fast, PassFail, GND). Опциональный адаптер USB-GPIB позволяет интегрировать осциллограф в автоматизированные измерительные системы и сетевые лаборатории.
