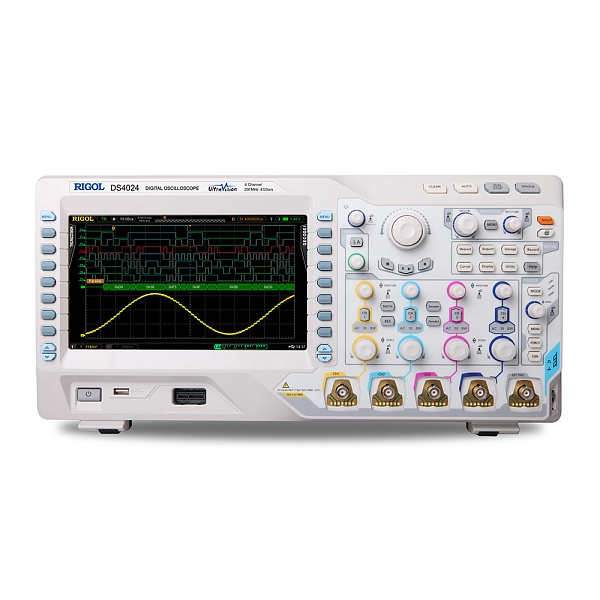

DS4024 RIGOL Цифровой осциллограф

DS4024 — четырёхканальный цифровой осциллограф с полосой пропускания 200 МГц. Прибор предназначен для анализа аналоговых сигналов при разработке, отладке и диагностике электронных устройств.

МОДЕЛЬ СНЯТА С ПРОИЗВОДСТВА. ЗАМЕНА MSO 5204

Серия осциллографов DS/MSO4000 включает в себя следующие модели (Серия DS не включает в себя цифровые каналы):

• DS4054/MSO4054 - Полоса пропускания 500 МГц, 4 аналоговых канала
• DS4052/MSO4052 - Полоса пропускания 500 МГц, 2 аналоговых канала
• DS4034/MSO4034 - Полоса пропускания 350 МГц, 4 аналоговых канала
• DS4032/MSO4032 - Полоса пропускания 350 МГц, 2 аналоговых канала
• DS4024/MSO4024 - Полоса пропускания 200 МГц, 4 аналоговых канала
• DS4022/MSO4022 - Полоса пропускания 200 МГц, 2 аналоговых канала
• DS4014/MSO4014 - Полоса пропускания 100 МГц, 4 аналоговых канала
• DS4012/MSO4012 - Полоса пропускания 100 МГц, 2 аналоговых канала

Прибор применяется при решении следующих задач:

• Анализ и отладка электронных схем в системах на кристалле и встроенных системах

• Контроль параметров сигналов в аналоговых и цифровых устройствах

• Измерение временных характеристик импульсов и периодических сигналов

• Диагностика неисправностей в телекоммуникационных и высокочастотных схемах

• Образовательные и научно-исследовательские применения

Ключевые характеристики DS4024:​

• Полоса пропускания аналоговых каналов: 200 МГц

• Количество аналоговых каналов: 4

• Частота дискретизации (реальное время): 4 Гвыб/с

• Максимальная глубина памяти: 140 МПт

• Скорость захвата осциллограмм: 110 000 осц/с

• Экран: 9 дюймов TFT LCD, разрешение 800×480 пикселей, 256 уровней интенсивности

• Размеры: 440×218×130 мм

• Масса: 4,8 кг

Особенности и преимущества: DS4024 RIGOL Цифровой осциллограф

Высокая скорость захвата и глубокая память

Скорость захвата до 110 000 осциллограмм в секунду позволяет обнаруживать редкие и случайные события в сигналах. Стандартная глубина памяти 140 МПт для аналоговых каналов обеспечивает захват длительных импульсных последовательностей при сохранении максимальной частоты дискретизации.

Интенсивность отображения и 256-уровневая градация

Дисплей реализует 256-уровневое отображение интенсивности сигналов, создавая эффект флуоресцентного осциллографа. Такой подход показывает не только форму сигнала, но и частоту его появления на экране, что помогает визуализировать статистику сигналов и выявлять низкочастотные аномалии.

Запись и воспроизведение осциллограмм

Встроенная функция записи позволяет сохранять до 200 000 кадров осциллограмм для последующего анализа. Функция включает инструменты поиска в архиве, сравнения снимков, навигации по времени и анализа проблем в сохранённых данных.

Расширенная система синхронизации и декодирования шин

Встроенные функции синхронизации поддерживают запуск по фронтам, импульсам, видеосигналам, N-му фронту, скорости нарастания, окну и другим типам событий. В стандартную комплектацию входит декодирование параллельных шин. Дополнительные опции позволяют добавить декодирование сигналов шин RS-232/UART, I2C, SPI, CAN и FlexRay, а также запуск по событиям этих протоколов.

Маскирование и тестирование соответствия

Встроенный инструмент маскирования позволяет определить допустимую область колебаний сигнала. Прибор автоматически подсчитывает количество проходов и отказов, может остановиться при первом нарушении маски или издать сигнал тревоги. Эта функция применяется при проверке сигналов на соответствие спецификациям.

Математические функции и БПФ

Осциллограф поддерживает операции над сигналами: сложение, вычитание, умножение, деление, логические операции (И, ИЛИ, НЕ, исключающее ИЛИ), а также математические функции (интегрирование, дифференцирование, логарифм, экспоненента, синус, косинус, тангенс). Встроенное быстрое преобразование Фурье (БПФ) позволяет анализировать спектральный состав сигналов.

Автоматические измерения и статистика

Доступны более 40 автоматических измерений, включая амплитуду, период, частоту, фронты нарастания/спада, длительность импульсов, коэффициент заполнения, задержку и фазовый сдвиг между каналами. Функция статистики отслеживает минимум, максимум, среднее значение и среднеквадратичное отклонение каждого параметра.

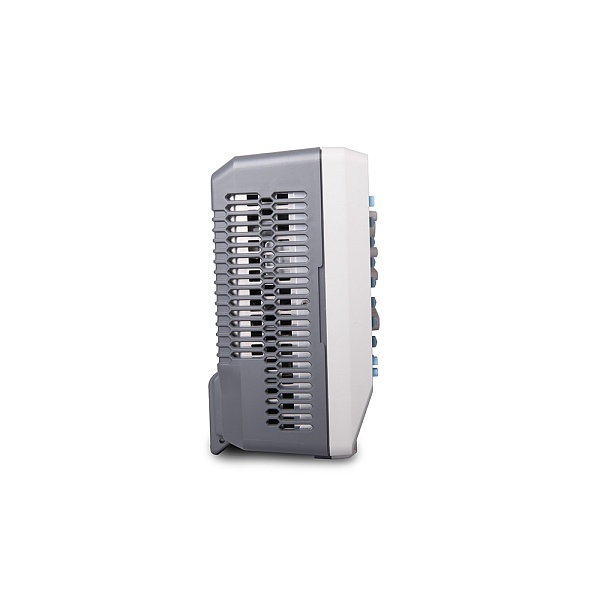

Портативность и надёжность

Компактные размеры 440×218×130 мм и масса 4,8 кг делают прибор портативным. Интегрированная система охлаждения обеспечивает работу при температурах от 0 до 50 °C.

Широкие возможности подключения

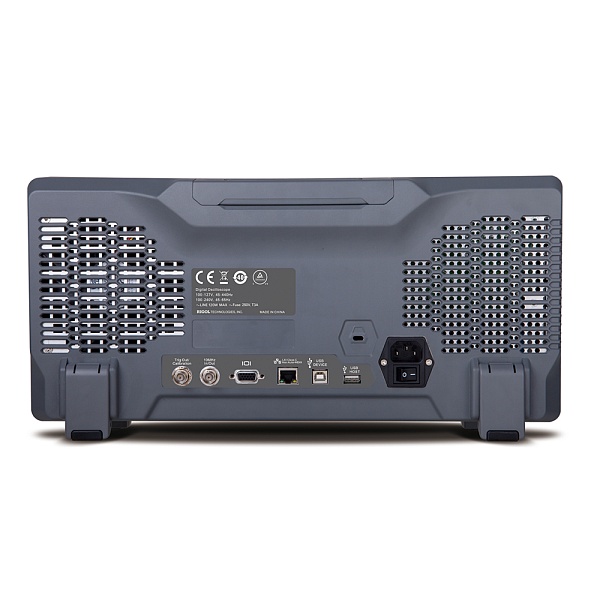

DS4024 оснащён разъёмами USB HOST и DEVICE, портом локальной сети LAN (интерфейс LXI-C), выходом VGA для подключения внешнего монитора, а также вспомогательным выходом AUX для синхронизации (TrigOut, Fast, PassFail, GND). Опциональный адаптер USB-GPIB позволяет интегрировать осциллограф в автоматизированные измерительные системы и сетевые лаборатории.
