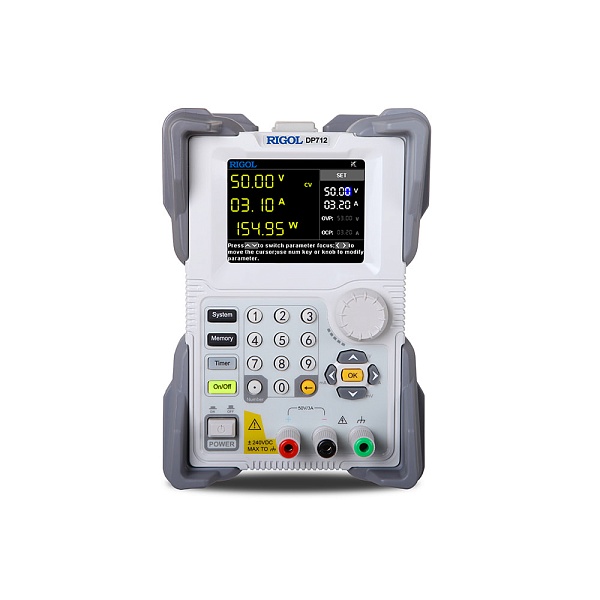

DP712 RIGOL Источник питания

DP712 представляет собой одноканальный программируемый источник питания постоянного тока начального уровня, предназначенный для широкого спектра лабораторных и учебных применений.

Серия DP700 включает в себя следующие модели:

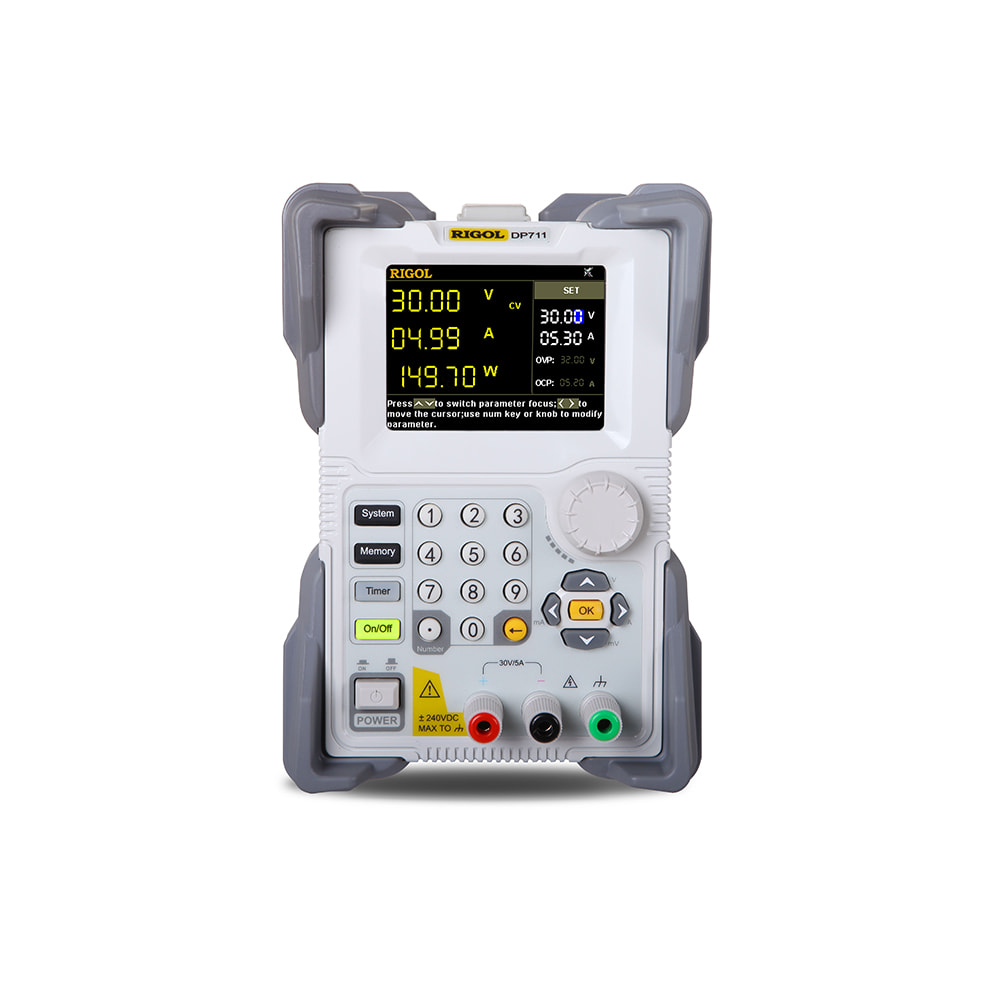

• DP711 – одноканальный источник питания 30 В/5 А, максимальная мощность 150 Вт
• DP712 – одноканальный источник питания 50 В/3 А, максимальная мощность 150 Вт

Назначение и область применения:

• Функциональное тестирование: Проверка работоспособности электронных компонентов, микроконтроллеров, датчиков и различных электронных устройств.
• Лабораторные исследования: Проведение экспериментов, связанных с анализом характеристик электрических устройств, измерением энергопотребления и исследованием зависимостей от напряжения питания.
• Сервисное обслуживание: Ремонт и диагностика электронного оборудования, требующая точного и стабильного питания при различных нагрузках.
• Обучение: Использование в образовательных учреждениях для обучения студентов основам электроники, схемотехники и принципам работы электронных устройств.

Особенности и преимущества прибора:

Высокая точность регулирования напряжения и тока

DP712 обеспечивает точность программирования напряжения ±0,05% + 20 мВ и тока ±0,2% + 10 мА, что позволяет надёжно питать чувствительные электронные компоненты (микроконтроллеры, АЦП, аналоговые датчики) без риска повреждения из-за нестабильности питания. Стабильность выходных параметров при изменении нагрузки составляет <0,01% + 2 мВ, обеспечивая минимальные колебания напряжения при резких изменениях потребления тока.

Низкий уровень пульсаций и шума

Пульсации напряжения составляют менее 500 мкВ (RMS) и 4 мВ (пик-пик), шум тока — менее 2 мА (RMS), что существенно ниже, чем требуется для большинства аналоговых и цифровых схем. Это особенно важно при работе с измерительными приборами, датчиками температуры, давления и другими аналоговыми устройствами, чувствительными к помехам в линии питания.

Быстрое время отклика на изменение нагрузки

Время переходных процессов менее 50 микросекунд позволяет выходному напряжению почти мгновенно восстанавливаться при резком изменении тока потребления. Это критически важно для микропроцессорных систем, которые при переходе из режима ожидания в активный режим резко увеличивают потребление, требуя стабильного питания без провалов напряжения.

Встроенная комплексная система защиты

Прибор имеет трехуровневую защиту: защита от перенапряжения (OVP) до 33 В, защита от сверхтока (OCP) до 3,3 А с точностью ±(0,5% + 0,5 А). Все системы срабатывают за время менее 10 мс и сопровождаются звуковым сигналом, защищая как сам прибор, так и подключаемое оборудование от аварийных режимов.

Информативный цветной дисплей

3,5-дюймовый цветной TFT-дисплей (320 × 240 пиксель) четко показывает установленные и фактические значения напряжения, тока, мощности, а также режим работы (CV или CC).

Полная программируемость через RS-232

Возможность удаленного управления по стандартному интерфейсу RS-232 позволяет автоматизировать тестирование, интегрировать DP712 в системы контроля, собирать данные об энергопотреблении и создавать сложные сценарии работы. Поддержка протокола SCPI обеспечивает совместимость с популярным программным обеспечением и возможностью написания собственных приложений для управления.

Опция таймера для автоматических испытаний

Функция TIMER-DP700 позволяет программировать до 2048 шагов с временем от 10 миллисекунд до 99999 секунд, что дает возможность имитировать различные сценарии включения/отключения питания, проводить циклические испытания на надежность и исследовать влияние переходных процессов на работу устройств без участия оператора.

Компактный размер и легкий вес

Габариты всего 140×202×332 мм и вес 6,9 кг делают DP712 портативным решением для работы в полевых условиях, при транспортировке в автомобиле или при перемещении между лабораториями. Защитные резиновые уголки обеспечивают надежную защиту при переноске и хранении.

Стабильность параметров при изменении напряжения сети

Регуляция по напряжению питания составляет <0,01% + 2 мВ, что означает стабильность работы при колебаниях сетевого напряжения в диапазоне ±10% (от 90 до 110 В для 100 В или от 198 до 242 В для 220 В). Это обеспечивает надежную работу в местностях с нестабильным электроснабжением или при использовании источника бесперебойного питания (ИБП).

Расширяемость и интеграция в системы

Опция синхронизации TRIGGER-DP700 позволяет синхронизировать несколько приборов для получения больших токов, комплект монтажа в 19-дюймовый шкаф позволяет интегрировать DP712 в состав лабораторных систем контроля, а поддержка стандартных интерфейсов делает прибор совместимым с автоматизированными системами тестирования различных производителей. Трехлетняя гарантия и сертификация ISO обеспечивают надежность в промышленном применении.
