DP821 RIGOL Источник питания

DP821 — двухканальный программируемый источник питания постоянного тока, предназначенный для решения широкого спектра задач в лабораториях, при разработке электроники и функциональном тестировании.

Прибор внесен в Госреестр, номер 91448-24, действует до 28.02.2029.

Серия DP800 включает в себя следующие модели:

• DP811/DP811A — одноканальный источник (20В/10А или 40В/5А, мощность 200 Вт)
• DP813/DP813A — одноканальный источник (8В/20А или 20В/10А, мощность 200 Вт)
• DP821/DP821A — двухканальный источник (60В/1А и 8В/10А, мощность 140 Вт)
• DP822/DP822A — двухканальный источник (20В/5А и 5В/16А, мощность 180 Вт)

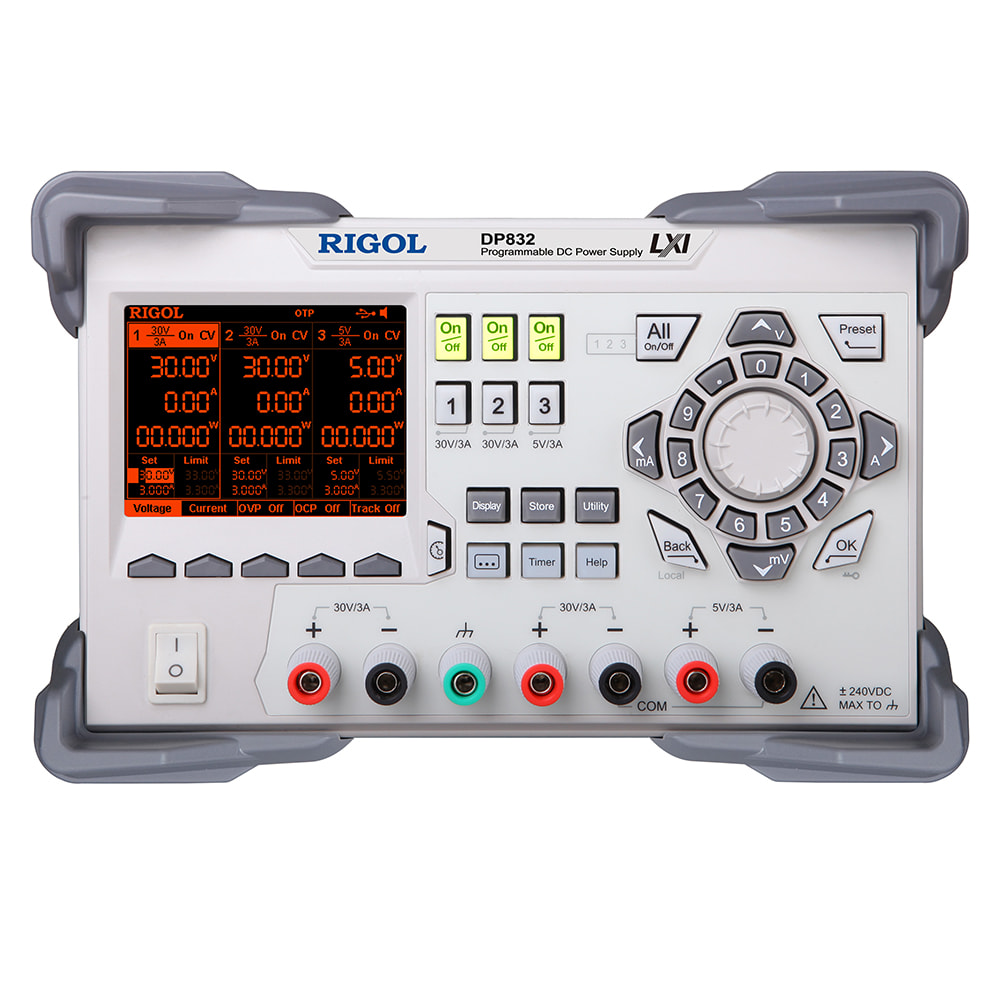

• DP831/DP831A — трёхканальный источник (8В/5А, 30В/2А и -30В/2А, мощность 160 Вт)
• DP832/DP832A — трёхканальный источник (30В/3А, 30В/3А и 5В/3А, мощность 195 Вт)

Назначение и область применения:

• Разработка и отладка — питание макетов и прототипов электронных устройств с контролем параметров
• Функциональное тестирование — проверка устройств под различными режимами нагрузки и напряжения
• Изучение характеристик компонентов — исследование зависимости параметров от напряжения и тока питания
• Производственная автоматика — питание испытательных стендов и станков
• Обучение — в лабораториях технических ВУЗов для обучения студентов
• Сервисное обслуживание — ремонт и тестирование бытовой техники и профессионального оборудования

Особенности и преимущества:

Выходные параметры

Источник питания DP821 содержит два независимо управляемых канала:

• Канал 1: 60 В постоянного напряжения при максимальном токе 1 А
• Канал 2: 8 В постоянного напряжения при максимальном токе 10 А

Суммарная максимальная выходная мощность составляет 140 Вт.

Точность и стабильность

Погрешность программирования выходного напряжения 1-ого канала не превышает 0,1% ± 25 мВ, а для тока — 0,2% ± 10 мА. Погрешность программирования выходного напряжения 2-ого канала не превышает 0,05% ± 10 мВ, а для тока — 0,2% ± 10 мА. Это обеспечивает высокую повторяемость результатов при многократном использовании одних и тех же параметров.

Нестабильность выходного напряжения при изменении нагрузки составляет менее 0,01% ± 2 мВ, что гарантирует постоянство питающего напряжения даже при значительных колебаниях тока потребления. Влияние изменения входного сетевого напряжения на выход также минимально и составляет менее 0,01% ± 2 мВ.

Пульсации и шум

Уровень пульсаций и высокочастотного шума выходного напряжения остается ниже 350 мкВ (СКЗ) или 2 мВ (пик-пик) в диапазоне частот от 20 Гц до 20 МГц. Для выходного тока пульсации составляют менее 2 мА (СКЗ). Эти значения позволяют использовать источник для питания приборов с чувствительными схемами.

Динамические характеристики

Время переходного процесса при скачке выходного тока с полной нагрузки на половинную (или наоборот) составляет менее 50 микросекунд с точностью восстановления напряжения в пределах 15 мВ. Это обеспечивает стабильность работы при резких изменениях нагрузки.

Разрешение и чувствительность

В стандартной конфигурации разрешение и при программировании, и при отображении составляет 10 мВ и 1 мА для 1-ого канала и 10 мВ и 10 мА для 2-ого . При опции HIRES-DP800 возможна установка повышенного разрешения до 1 мВ, 0,1 мА и 1 мВ, 1 мА для 1-ого и 2-ого канала соответственно, что позволяет работать с очень малыми значениями параметров и обеспечить более тонкую регулировку.

Защита и надёжность

Встроенная система защиты включает:

• OVP (Overvoltage Protection) — автоматическое отключение выхода при превышении предустановленного уровня напряжения. Для канала 1 защита срабатывает в пределах 10 мВ – 66 В, для канала 2 — 10 мВ –8,8 В. Точность срабатывания: 0,5% ± 0,5 В.
• OCP (Overcurrent Protection) — предотвращение чрезмерного тока. Пороги срабатывания: для канала 1 в пределах 10 мА – 1,1 А, для канала 2 в пределах 10 мА – 11 А. Прибор сохраняет установленный пользователем режим работы и мониторит превышение тока в реальном времени.

Каждый канал гальванически развязан, что исключает взаимное влияние и позволяет безопасно подключать несколько источников параллельно.

Пользовательский интерфейс

Прибор оснащён 3,5-дюймовым (8,9 см) TFT дисплеем цветного (модель DP821A) или монохромного (модель DP821) исполнения. Разрешение дисплея — 320 × 240 пикселей.

Интерфейс предоставляет три формы отображения параметров:

• Цифровой вид — табличное представление текущих и устанавливаемых значений напряжения, тока и мощности
• Аналоговый вид — имитация стрелочных приборов для интуитивного восприятия
• Графический вид — отображение формы выходного сигнала во времени, что удобно для анализа переходных процессов

Меню выполнено в интуитивном стиле с минимальным количеством переходов. Основные операции (установка напряжения, включение/отключение выхода) доступны в главном экране.

Управление напряжением и током

Регулировка выходных параметров доступна через:

• Ручное управление — поворотный энкодер и кнопки на передней панели
• Программное управление — интерфейсы USB Device, USB Host, LAN (опция), RS-232 (опция), Digital I/O (опция)

Используется стандартный язык команд SCPI (Standard Commands for Programmable Instruments), что обеспечивает совместимость с ПО третьих производителей.

Произвольные сигналы

Встроенная память позволяет программировать до 2048 шагов с независимыми значениями напряжения, тока, времени удержания и условиями повтора. Помимо полностью произвольных сигналов, в источнике предусмотрены 8 встроенных форм:

• синусоидальная
• прямоугольная (импульсная)
• пила (возрастающая)
• ступенчатое нарастание
• ступенчатый спад
• ступенчатые нарастание и спад
• экспоненциальное нарастание
• экспоненциальный спад

Параметры каждого шага (длительность от 10 мс до 99999 с, количество повторений от 1 до 99999) задаются пользователем. Это обеспечивает возможность симуляции сложных профилей питания при тестировании устройств.

Регистрация данных

Функция Data Logging позволяет записывать параметры выходного сигнала в течение времени (до 99999 секунд) с возможностью последующей выгрузки на компьютер через интерфейсы связи. Встроенный статистический анализ (по опции AFK-DP800) вычисляет среднее значение, минимум, максимум и среднеквадратичное отклонение.

Мониторинг и триггеры

Встроенный цифровой триггер позволяет привязать изменение выходных параметров к внешним событиям:

• четыре входа для сигналов синхронизации на тыльной панели
• четыре выхода для управления внешними приборами
• гибкая логика срабатывания

Функция мониторинга выхода позволяет установить пороги напряжения и тока, при превышении которых источник автоматически отключит выход или выдаст сигнал на внешний интерфейс.

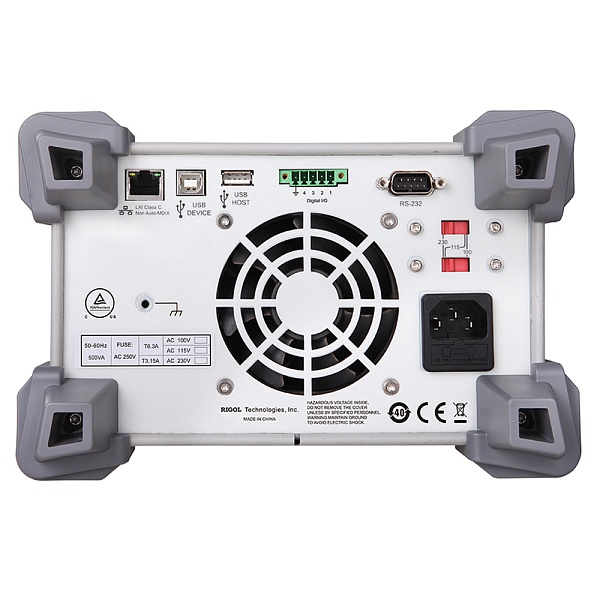

Интерфейсы и подключение

Источник оснащен стандартным набором интерфейсов:

• USB Device — для подключения к компьютеру в качестве периферийного устройства
• USB Host — для подключения запоминающих устройств (флеш-накопителей) для обмена данными
• LAN (опция) — для сетевого управления в локальной сети
• RS-232 (опция) — для последовательного управления
• Digital I/O (опция) — четыре входа и четыре выхода на 24 В для синхронизации и триггерования
• GPIB (опция) — интерфейс IEEE-488 через адаптер USB-GPIB

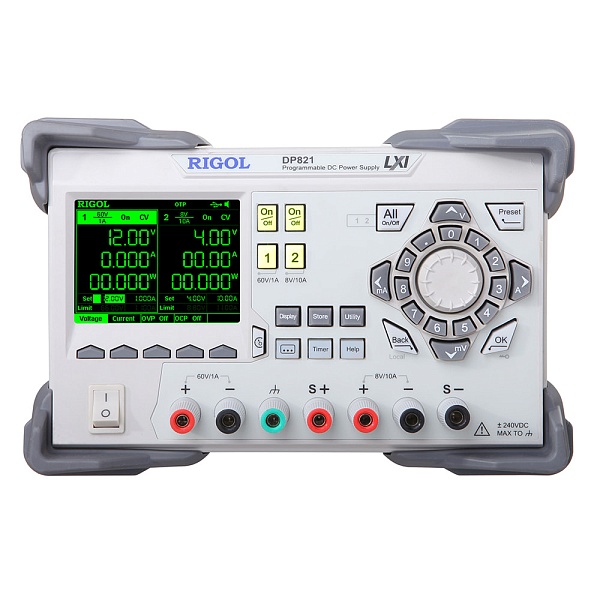

На передней панели размещены клеммы выхода:

• S+ и + — положительный полюс (S+ предназначен для дистанционного зондирования)
• – и S– — отрицательный полюс (S– для удалённого зондирования)
• GND — общий провод

Система дистанционного зондирования (Remote Sense) позволяет компенсировать падение напряжения в силовых проводах и обеспечить точное напряжение непосредственно на нагрузке.
