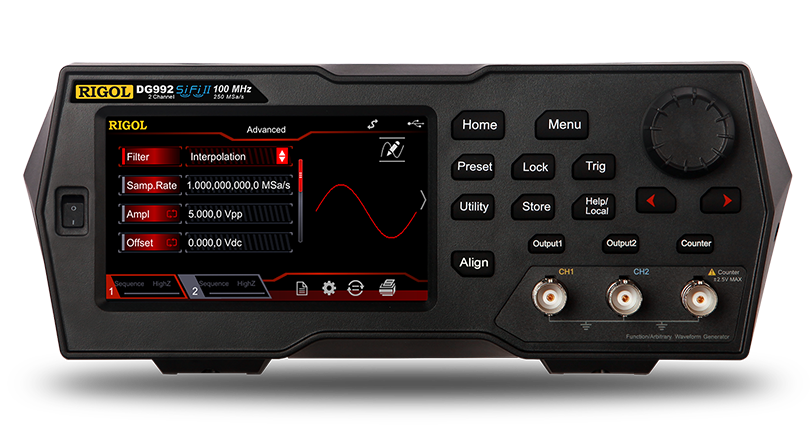

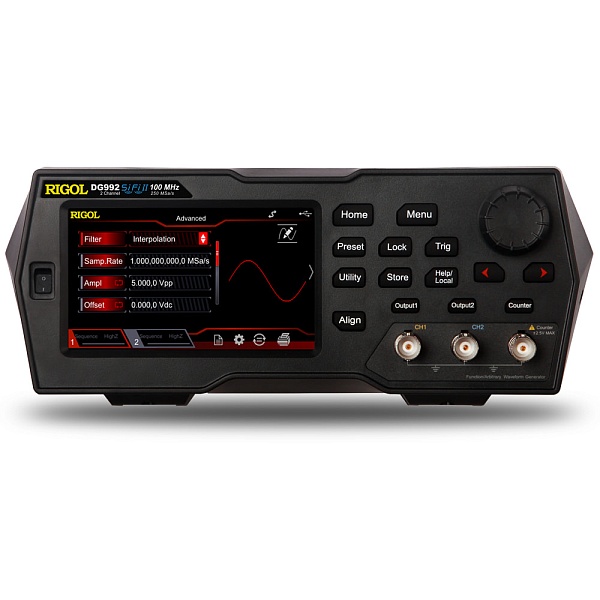

DG992 RIGOL Генератор сигналов произвольной формы

DG992 — двухканальный генератор сигналов произвольной формы серии DG900. Предназначен для формирования и передачи стандартных сигналов, произвольных сигналов и модулированных сигналов в электротехнических и электронных системах при проведении научных исследований, разработке и тестировании оборудования.

Серия DG900 включает в себя следующие модели:

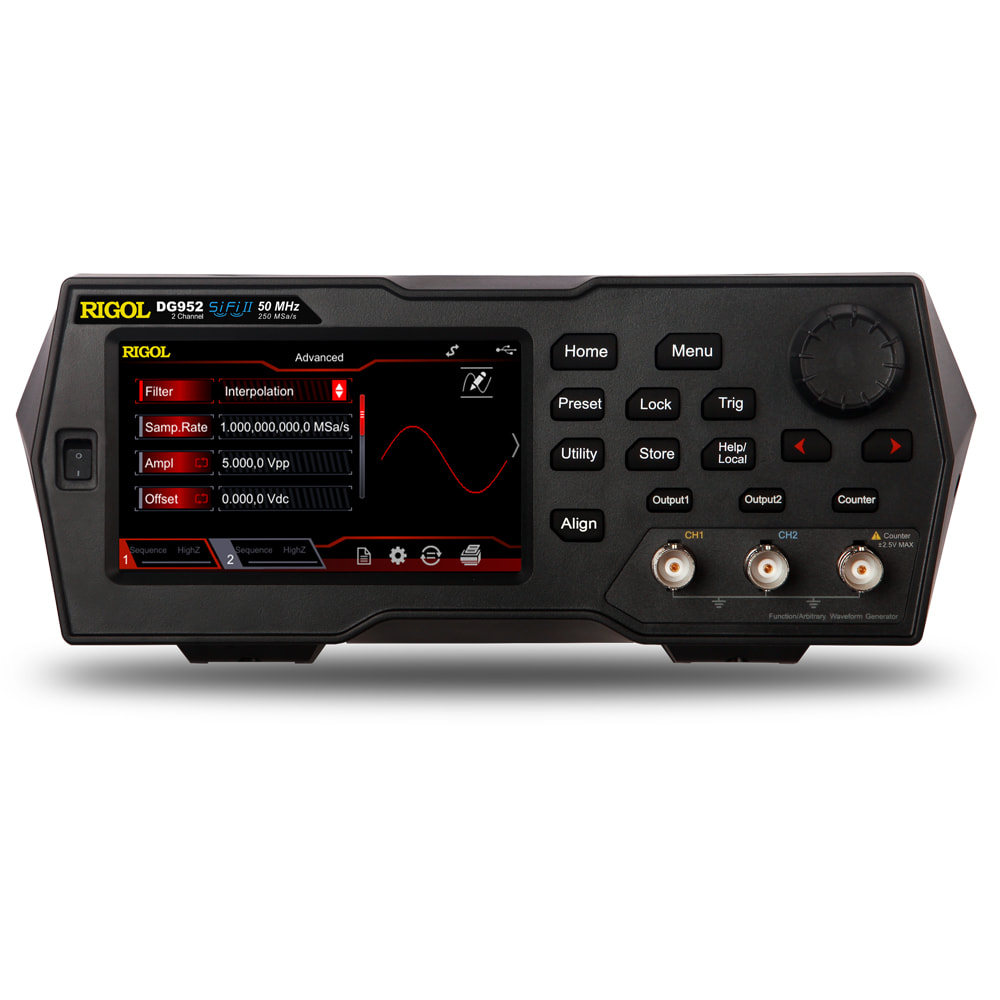

• DG952 — двухканальный генератор с частотным диапазоном 50 МГц
• DG972 — двухканальный генератор с частотным диапазоном 70 МГц
• DG992 — двухканальный генератор с частотным диапазоном 100 МГц

Многофункциональность

DG992 объединяет в одном приборе возможности:

• генератора функций стандартных форм (синус, квадрат, треугольник, пила)
• генератора произвольных форм волн
• генератора белого шума
• генератора импульсов с регулируемыми параметрами
• генератора гармоник (до 8-го порядка)
• генератора кодов (PRBS, RS232)
• аналогового и цифрового модулятора
• универсального частотомера (до 240 МГц)

Прибор применяется в лабораториях, на производстве и в полевых условиях для проверки и настройки аналоговой и цифровой электроники, при разработке устройств автомобильной электроники, систем коммуникаций, микроэлектроники и микропроцессорных устройств.

Разнообразие форм сигналов

В памяти прибора содержится множество встроенных форм сигналов, включая:

• Стандартные формы: синус, квадрат, треугольник, пила (прямая и обратная)
• Расширенные формы: импульсные сигналы с регулируемыми параметрами, белый шум, математические функции (Гауссова, Лоренца, экспоненциальный рост и спад)
• Сигналы кодирования и последовательностей: PRBS, RS232, двухтональные сигналы

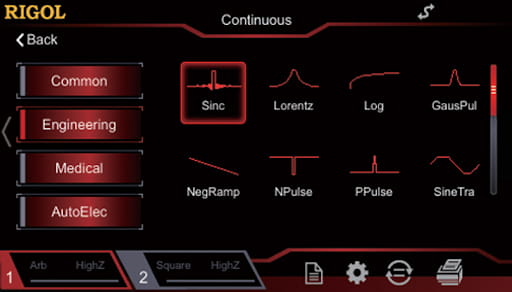

• Встроенные произвольные сигналы: 160 типов специальных форм волн, включая Sinc, экспоненциальный рост/спад, ЭКГ, гаверсинус и другие, соответствующие применению в инженерных, медицинских, автомобильных и математических областях.

Пользователь может редактировать существующие формы и создавать собственные произвольные формы через встроенный редактор или с помощью программного обеспечения на ПК (UltraWave). Технология SiFi II позволяет восстанавливать сигнал поточечно без искажений и обеспечивает малый джиттер.

Встроенные функции измерения

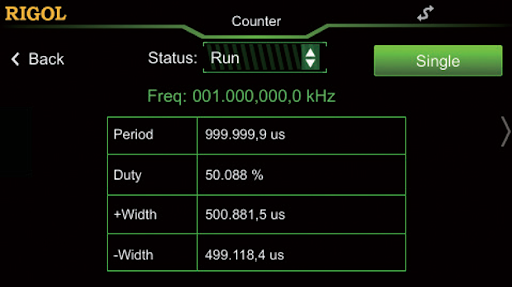

Прибор содержит встроенный 7-разрядный высокочастотный счетчик-частотомер с отдельным входом. Максимальная измеряемая частота составляет 240 МГц. Функции измерения включают:

• Частоту
• Период
• Длительность положительного импульса
• Длительность отрицательного импульса
• Коэффициент заполнения

Это исключает необходимость в отдельном приборе для измерения частоты при работе с генератором.

Гибкость модуляции

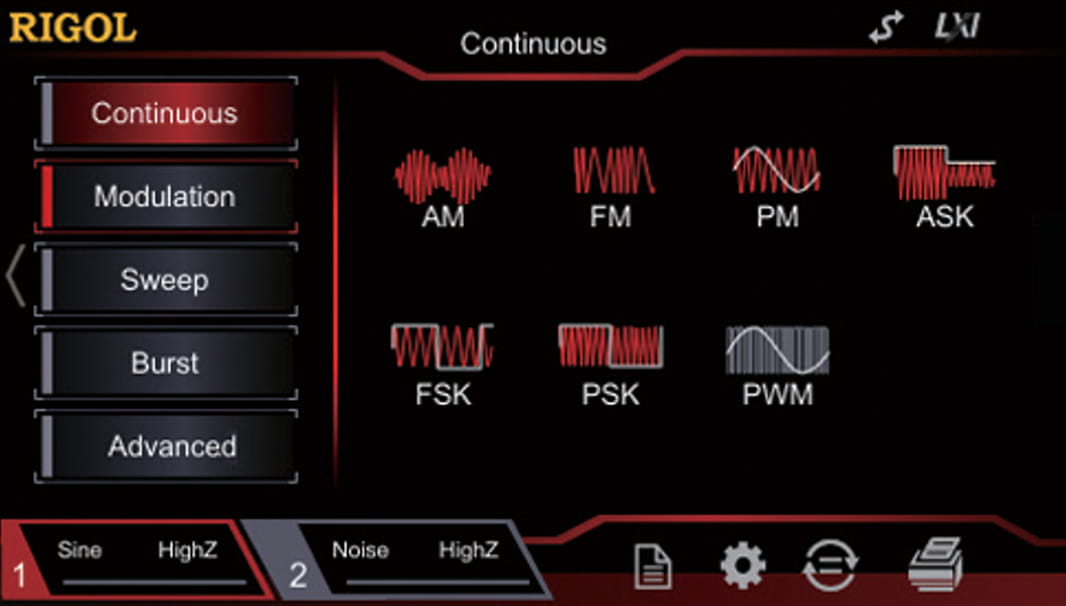

DG992 поддерживает полный набор видов модуляции:

• Амплитудная модуляция (AM)
• Частотная модуляция (FM)
• Фазовая модуляция (PM)
• Цифровые виды: ASK, FSK, PSK для модуляции цифровых сигналов
• Широтно-импульсная модуляция (PWM)
• Суммирование (SUM): наложение дополнительного сигнала на основной

Встроенные функции модуляции поддерживают частотный диапазон от 2 мГц до 1 МГц. Внешний источник модуляции может быть подан на вход со частотой до 50 кГц.

Функция последовательностей

Прибор поддерживает режим программирования последовательностей сигналов. Пользователь может записать до 64 различных форм волн или комбинаций параметров, указать количество повторений для каждой (до 256 раз), и загрузить всю программу в память. При этом переключение между формами осуществляется гладко, без разрывов, обеспечивая непрерывное изменение выходного сигнала. Это значительно повышает эффективность проведения автоматизированных тестов и расширяет возможности применения прибора.

Режим качания частоты

Функция свипирования (качания) позволяет автоматически изменять частоту выходного сигнала по линейному, логарифмическому или пошаговому закону. Время свипирования регулируется от 1 мс до 500 с, что обеспечивает гибкость при тестировании устройств в условиях изменяющихся сигналов.

Чистота сигнала

Для синусоидального сигнала гармонические искажения составляют менее -55 дБ (относительно основной гармоники) в диапазоне DC ~ 10 МГц, менее -50 дБ в диапазоне 10 МГц ÷ 20 МГц, менее -40 дБ в диапазоне 20 МГц ÷ 30 МГц, менее -35 дБ при 40 МГц. Фазовый шум при частоте 10 МГц составляет менее -105 дБн/Гц (при отстройке 10 кГц). Остаточный тактовый шум не превышает -60 дБм. Общие гармонические искажения составляют менее 0,075% (10 кГц ~ 20 кГц, 0 дБм). Все это обеспечивает высокое качество генерируемых сигналов и минимизирует влияние на испытываемое оборудование.

Точность и стабильность

Частотная точность составляет ±1 ppm от установленного значения (в диапазоне 18 ~ 28°C). Минимальное разрешение по частоте составляет 1 мкГц, что позволяет устанавливать очень точные значения. Джиттер сигнала типично составляет 200 пс для всех форм сигнала (включая синус, прямоугольник, пилу и импульсы). Высокая частотная стабильность обеспечивается использованием точного опорного генератора.

Выходные характеристики

Амплитуда выходного сигнала:

• ≤10 МГц: 1.0 mVpp до 10 Vpp
• ≤30 МГц: 1.0 mVpp до 5.0 Vpp
• ≤60 МГц: 1.0 mVpp до 2.5 Vpp

Выходное сопротивление: 50 Ом (типичное)

Выход синхронизации: уровень TTL, импеданс 50 Ом

Смещение выходного сигнала: от -5 В до +5 В

Максимальный размах выходного сигнала (синус): 10 В (пик-пик)

Удобство использования

Благодаря 4,3-дюймовому сенсорному экрану (разрешение 480 × 272, 16 млн. цветов), органам управления прямого выбора и цифровой клавиатуре, работа с прибором интуитивна и не требует обращения к инструкции. Все основные параметры сигнала одновременно отображаются на экране. Возможность тонкой подстройки через многофункциональную ручку обеспечивает плавное и точное управление параметрами. Режим безвентиляторной работы обеспечивает абсолютную бесшумность прибора, что критично при работе в чувствительных измерительных системах.

Память и запись произвольных сигналов

Максимальная глубина памяти для произвольных сигналов составляет 16 миллионов точек на каждый канал при частоте дискретизации до 250 Мвыб/с. Это позволяет создавать и воспроизводить длительные сложные сигналы без потери качества. Пользователь может записывать длительные тестовые последовательности длительностью более 64 миллисекунд, обеспечивая полное моделирование сложных сценариев тестирования.

Интерфейсы и управление

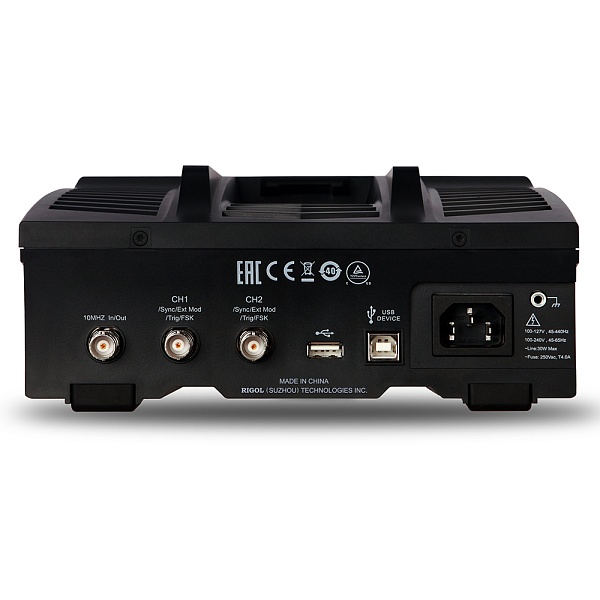

Прибор оснащен стандартными интерфейсами:

• USB Host — для подключения внешних устройств хранения данных
• USB Device — для управления от компьютера
• Дополнительно: поддержка адаптера USB-GPIB и USB-LAN для расширенных возможностей управления
