DG832 RIGOL Генератор сигналов произвольной формы

DG832 — двухканальный генератор функций и сигналов произвольной формы серии DG800. Предназначен для формирования и передачи стандартных сигналов, произвольных сигналов и модулированных сигналов в электротехнических и электронных системах при проведении научных исследований, разработке и тестировании оборудования.

Серия DG800 включает в себя следующие модели:

• DG811 — одноканальный генератор с частотным диапазоном 10 МГц
• DG812 — двухканальный генератор с частотным диапазоном 10 МГц
• DG821 — одноканальный генератор с частотным диапазоном 25 МГц
• DG822 — двухканальный генератор с частотным диапазоном 25 МГц
• DG831 — одноканальный генератор с частотным диапазоном 35 МГц
• DG832 — двухканальный генератор с частотным диапазоном 35 МГц

DG832 — многофункциональный двухканальный генератор, объединяющий в одном приборе возможности:

• генератора функций стандартных форм (синус, квадрат, треугольник, пила)
• генератора произвольных форм волн
• генератора белого шума
• генератора импульсов с регулируемыми параметрами
• генератора гармоник (до 8-го порядка)
• генератора кодов (PRBS, RS232)
• аналогового и цифрового модулятора
• универсального частотомера (до 240 МГц)

Прибор применяется в лабораториях, на производстве и в полевых условиях для проверки и настройки аналоговой и цифровой электроники, при разработке устройств автомобильной электроники, систем коммуникаций, микроэлектроники и микропроцессорных устройств.

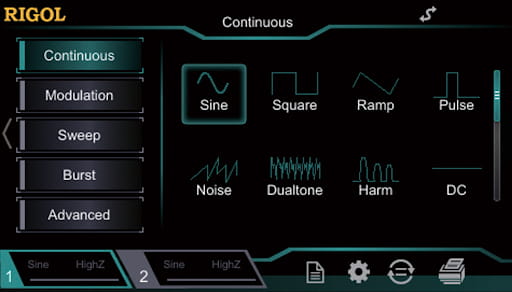

Разнообразие форм сигналов

В памяти прибора содержится множество встроенных форм сигналов, включая:

• Стандартные формы: синус, квадрат, треугольник, пила (прямая и обратная)
• Импульсные сигналы с регулируемыми параметрами
• Белый шум
• Математические функции: Гауссова, Лоренца, экспоненциальный рост и спад
• Сигналы кодирования и последовательностей: PRBS, RS232
• Двухтональные сигналы

Пользователь может редактировать существующие формы и создавать собственные произвольные формы через встроенный редактор или с помощью программного обеспечения на ПК. Технология SiFi II позволяет восстанавливать сигнал поточечно без искажений и обеспечивает малый джиттер.

Встроенные функции измерения

Прибор содержит встроенный 7-разрядный высокочастотный счетчик-частотомер с отдельным входом. Максимальная измеряемая частота составляет 240 МГц. Функции измерения включают:

• Частоту
• Период
• Длительность положительного импульса
• Длительность отрицательного импульса
• Коэффициент заполнения

Это исключает необходимость в отдельном приборе для измерения частоты при работе с генератором.

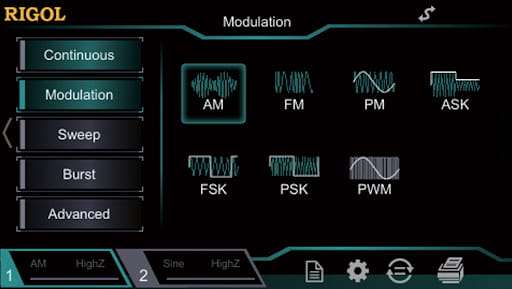

Гибкость модуляции

DG822 поддерживает полный набор видов модуляции:

• Амплитудная модуляция (AM)
• Частотная модуляция (FM)
• Фазовая модуляция (PM)
• Цифровые виды: ASK, FSK, PSK для модуляции цифровых сигналов
• Широтно-импульсная модуляция (PWM)
• Суммирование (SUM): наложение дополнительного сигнала на основной

Встроенные функции модуляции поддерживают частотный диапазон от 1 мГц до 1 МГц. Внешний источник модуляции может быть подан на вход со частотой до 50 кГц.

Функция последовательностей

Прибор поддерживает режим программирования последовательностей сигналов. Пользователь может записать до 64 различных форм волн или комбинаций параметров, указать количество повторений для каждой (до 256 раз), и загрузить всю программу в память. При этом переключение между формами осуществляется гладко, без разрывов, обеспечивая непрерывное и непрерывное изменение выходного сигнала. Это значительно повышает эффективность проведения автоматизированных тестов и расширяет возможности применения прибора.

Чистота сигнала

Для синусоидального сигнала гармонические искажения составляют менее -55 дБ (относительно основной гармоники) в диапазоне 10 Гц ÷ 10 МГц, менее -50 дБ в диапазоне 10 МГц ÷ 20 МГц, менее -40 дБ в диапазоне 20 Гц ÷ 35 МГц. Фазовый шум при частоте 20 МГц составляет менее -105 дБ/Гц (при отстройке 10 кГц). Остаточный тактовый шум не превышает -60 дБм. Все это обеспечивает высокое качество генерируемых сигналов и минимизирует влияние на испытываемое оборудование.

Точность и стабильность

Частотная точность составляет ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательностей, для которых добавляется ±1 мкГц). Минимальное разрешение по частоте составляет 1 мкГц или 12 цифр, что позволяет устанавливать очень точные значения. Джиттер сигнала типично составляет 200 пс для частот выше 5 МГц.

Удобство использования

Благодаря 4,3-дюймовому сенсорному экрану, органам управления прямого выбора и цифровой клавиатуре, работа с прибором интуитивна и не требует обращения к инструкции. Все основные параметры сигнала одновременно отображаются на экране. Возможность тонкой подстройки через многофункциональную ручку обеспечивает плавное и точное управление параметрами. Режим безвентиляторной работы обеспечивает абсолютную бесшумность прибора.
