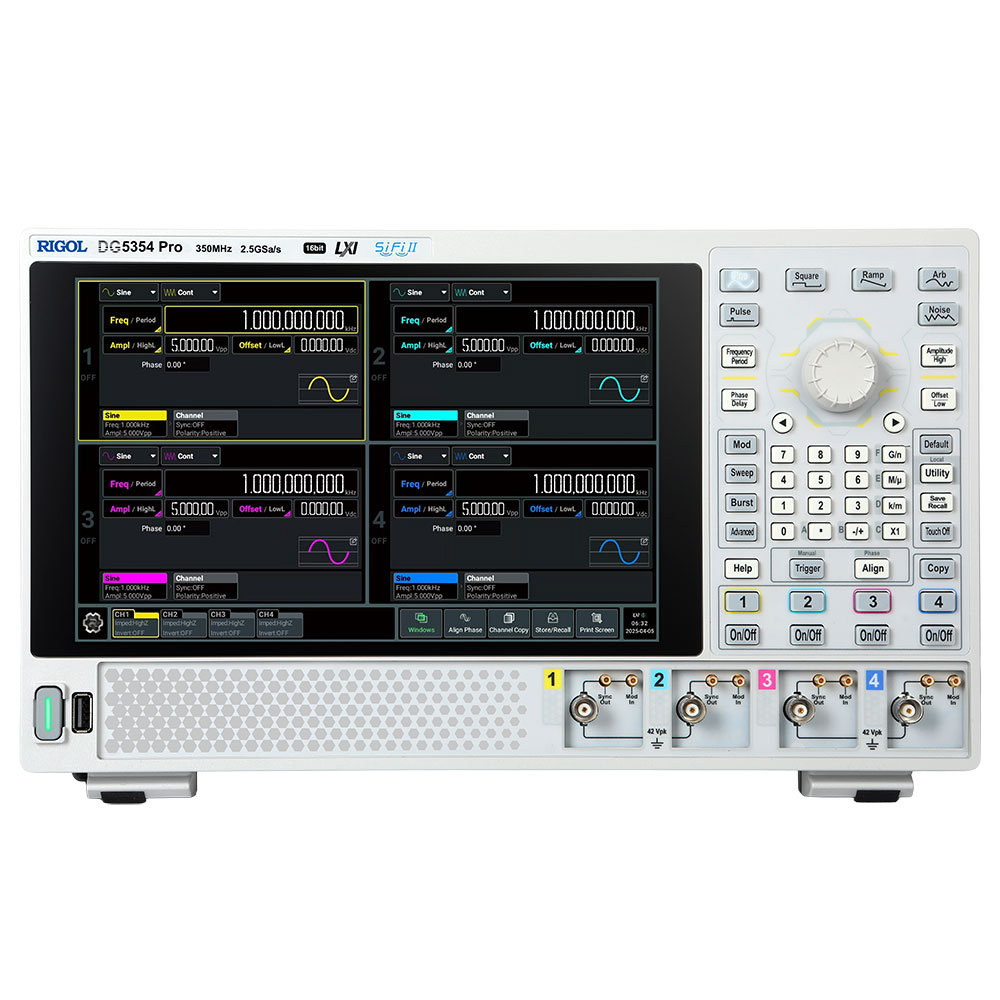

DG5354 Pro RIGOL Генератор сигналов

DG5354 Pro — четырехканальный генератор сигналов произвольной формы с изолированными от земли каналами. Прибор построен на технологической платформе Si-Fi II и предназначен для генерации сигналов в частотном диапазоне до 350 МГц

Прибор внесен в Госреестр, номер 96303-25, действует до 29.08.2030.

Серия DG5000 Pro включает девять моделей с различной конфигурацией каналов и частотных диапазонов:

2-канальные модели:

• DG5252 Pro (250 МГц)
• DG5352 Pro (350 МГц)
• DG5502 Pro (500 МГц)

4-канальные модели:

• DG5254 Pro (250 МГц)
• DG5354 Pro (350 МГц)
• DG5504 Pro (500 МГц)

8-канальные модели:

• DG5258 Pro (250 МГц)
• DG5358 Pro (350 МГц)
• DG5508 Pro (500 МГц)

Прибор предназначен для решения широкого спектра задач:

• Разработка, отладка и ремонт электронных устройств
• Тестирование средств связи и ВЧ-изделий
• Функциональное тестирование компонентов
• Лабораторные исследования
• Сервисное обслуживание электронного оборудования
• Учебные задачи

Технические особенности

Амплитуда

Для нагрузки 50 Ом диапазон амплитуды составляет:

• До 100 МГц: от 1 мВпп до 10 Впп
• До 250 МГц: от 1 мВпп до 5 Впп
• До 350 МГц: от 1 мВпп до 2 Впп

Точность установки амплитуды: ±1% от установленного значения ±1 мВпп. Разрешение: 0,1 мВпп, 0,1 мВ среднеквадратичное, 1 мВ или 4 разряда (в зависимости от того, что меньше).

Производительность

Прибор обеспечивает частоту дискретизации 2,5 Гвыб/с, что позволяет точно воспроизводить сложные формы сигналов с высоким временным разрешением. 16-битное вертикальное разрешение гарантирует высокую детализацию и достоверность моделируемых процессов, что критично для точных измерений в радиоэлектронике и телекоммуникациях.

Частотный диапазон

Синусоидальный сигнал генерируется в диапазоне до 350 МГц, прямоугольный сигнал — до 170 МГц (с включенной функцией быстрого перехода). Для импульсных сигналов максимальная частота составляет 120 МГц. Такие характеристики делают прибор пригодным для работы с высокочастотными системами и цифровыми схемами.

Изоляция каналов

Оба выходных канала изолированы от общей земляной шины, что значительно снижает влияние контуров заземления, устраняет наводки и повышает стабильность выходного сигнала. Максимальное изолированное напряжение составляет 42 Впик по постоянному току. Это обеспечивает защиту тестируемых устройств и повышает точность измерений при работе с чувствительной электроникой.

Коммуникационные интерфейсы

• USB 3.0 Host (1 на передней панели)
• USB 3.0 Device (1 на задней панели, поддержка TMC)
• LAN (1 на задней панели, 10/100/1000 BASE-T, поддержка LXI-C)
• HDMI (1 на задней панели, тип A, для подключения внешнего монитора или проектора)

Функциональные возможности

Генерация стандартных сигналов

Прибор поддерживает генерацию стандартных форм сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой и постоянное напряжение.

Модуляция сигналов

DG5354 Pro поддерживает широкий набор типов модуляции:

• Аналоговая модуляция: AM (амплитудная), FM (частотная), PM (фазовая), PWM (широтно-импульсная), SUM
• Цифровая модуляция: ASK (амплитудная манипуляция), FSK (частотная манипуляция), PSK (фазовая манипуляция)

Модулирующие сигналы могут быть как внутренними (синус, прямоугольник, треугольник, пилообразный, шум, произвольная форма), так и внешними через специальные входы.

Генератор гармоник

Встроенный генератор позволяет создавать сигналы с гармониками до 20-го порядка. Для каждой гармоники можно независимо задать амплитуду и фазу. Это обеспечивает точный метод тестирования фильтров высокого порядка, усилителей и других устройств, чувствительных к гармоническим искажениям.

Режим развертки (Sweep)

Поддерживаются линейная, логарифмическая и ступенчатая развертка частоты. Время развертки регулируется в диапазоне от 1 мс до 250 000 с. Режим развертки полезен для анализа частотных характеристик устройств и систем.

Пакетный режим (Burst)

Режим пакетной генерации поддерживает генерацию от 1 до 1 000 000 циклов или бесконечное количество. Внутренний период пакета настраивается от 4 мкс до 8000 с. Фаза пакета и задержка запуска также настраиваются, что удобно для тестирования устройств с импульсным режимом работы.

Расширенные функции (опционально)

Расширенная последовательность (Sequence)

Функция позволяет создавать последовательности из нескольких сигналов (до 512 шагов) с возможностью зацикливания (до 256 повторений). Поддерживаются сложные функции повтора, ожидания, событий и переходов. Это автоматизирует процессы, которые ранее требовали многократного ручного переключения, значительно повышая эффективность тестирования.

IQ-модуляция

Опция IQ-модуляции обеспечивает быструю генерацию сигналов с квадратурной модуляцией для верификации систем связи и оценки DSP-алгоритмов. Поддерживаются типы модуляции: BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM. Скорость передачи символов составляет от 100 Сим/с до 100 Мсим/с.

Многоимпульсный выход (Multi-pulse)

Функция позволяет генерировать импульсные последовательности от 2 до 30 импульсов с регулируемыми параметрами фронтов и длительности. Это незаменимый инструмент для проведения двухимпульсного теста (Double Pulse Test) силовых полупроводниковых приборов, таких как MOSFET и IGBT.

Многотоновая генерация (Multi-tone)

Генерация композитных сигналов с количеством тонов от 2 до 16. Каждый тон может иметь независимо настраиваемую амплитуду и фазу. Функция полезна для тестирования нелинейных искажений, интермодуляционных характеристик усилителей и фильтров.

Генерация шаблонов (Pattern)

Поддержка генерации псевдослучайных двоичных последовательностей (PRBS) от PRBS2 до PRBS32 со скоростью передачи данных до 300 Мбит/с, а также пользовательских шаблонов. Данные могут вводиться в двоичном, шестнадцатеричном форматах или в виде KD-символов с поддержкой кодирования 4B5B и 8B10B. Максимальная длина данных для файлового ввода составляет 64 млн символов (двоичный формат).
