DG2052 RIGOL Генератор сигналов произвольной формы

DG2052 — многофункциональный двухканальный генератор сигналов произвольной формы последнего поколения. Представляет собой современный прибор на базе инновационной технологии SiFi II, обеспечивающей высокую верность воспроизведения сигналов.

Семейство DG2000 представлено тремя двухканальными моделями, различающимися максимальной частотой выходного сигнала:

• DG2052 — 50 МГц, два канала
• DG2072 — 70 МГц, два канала
• DG2102 — 100 МГц, два канала

Назначение и область применения

DG2052 — универсальный генератор функций и произвольных сигналов, предназначенный для проектирования и тестирования электроники, разработки и отладки схем. Прибор используется в образовательных учреждениях, научно-исследовательских лабораториях, производственных предприятиях и при проведении измерительных работ.

Генератор применяется для:

• Генерации синусоидальных, прямоугольных, треугольных и импульсных сигналов
• Создания сложных произвольных сигнальных форм
• Генерации шумовых сигналов
• Модуляции сигналов (AM, FM, PM, ASK, FSK, PSK, ШИМ)
• Генерации гармонических последовательностей
• Тестирования фильтров и устройств обработки сигналов
• Выполнения частотных измерений

Технические возможности и функции

Выходные характеристики

Амплитуда (нагрузка 50 Ом):

• ≤10 МГц: 1.0 mVpp до 10 Vpp
  ≤30 МГц: 1.0 mVpp до 5.0 Vpp
  ≤60 МГц: 1.0 mVpp до 2.5 Vpp
• Точность: ±(1% от установленного значения + 5 мВ) при измерении на 1 кГц синусоидального сигнала с нулевым смещением и амплитудой более 10 мВп-п​

Смещение DC (нагрузка 50 Ом):

• Диапазон: ±5 В (AC+DC)​
• Точность: ±(1% от установленного значения + 5 мВ) + 0,5% от амплитуды​
• Выходное сопротивление: 50 Ом (типичное)​
• Защита: автоматическое отключение выхода при коротком замыкании или перегрузке по току (более ±240 мА)​

Высокое качество сигнала

DG2052 обеспечивает выход сигналов высочайшей верности благодаря инновационной технологии SiFi II и ряду превосходных метрологических характеристик:​

• Низкий уровень гармонических искажений — минимум нежелательных гармонических компонент обеспечивает чистоту генерируемых сигналов​
• Минимальный фазовый шум: -105 дБн/Гц гарантирует высокую спектральную чистоту при работе с узкополосными приложениями​​
• Низкий джиттер: 200 пс для всех типов выходных сигналов (синус, импульс и др.)​​
• Высокая стабильность частоты: ±1 ppm, позволяет надежно использовать генератор в качестве опорного источника сигнала​​

Основные формы сигналов

Генератор поддерживает стандартные формы волн: синус, прямоугольник, пила, импульс, шум, постоянное напряжение (DC), а также двухтональные сигналы. Кроме того, имеется встроенная библиотека из 160 произвольных сигнальных форм, охватывающих приложения в разных областях: электроэнергетика, медицинская электроника, автомобильная электроника, обработка математических функций.

Технология SiFi II

Инновационная технология SiFi II (Signal Fidelity II) представляет собой ключевое преимущество DG2052. Она обеспечивает:

• Поточечную генерацию сигналов — каждая точка произвольной формы генерируется отдельно, без искажений
• Точное восстановление сигнала — отсутствие деформации при выводе сигнала
• Регулируемую частоту дискретизации — адаптация к конкретным требованиям теста
• Динамическую регулировку фронта сигнала — контроль крутизны переходов через параметр Edge Time
• Множественную фильтрацию — опции Step (ступенчатая), Smooth (гладкая) и Interpolation (интерполяция)
• Минимальный джиттер — всего 200 пс при выводе любого сигнала

Эта технология обеспечивает выход сигналов высочайшей верности, сравнимой с аналоговыми генераторами, но с преимуществами цифровой гибкости.

Модуляция и специальные функции

DG2052 поддерживает как аналоговые, так и цифровые виды модуляции:

Аналоговые: AM (амплитудная), FM (частотная), PM (фазовая)

Цифровые: ASK, FSK, PSK, ШИМ

Для специализированных приложений доступны:

• Функция Burst — генерация пакетов сигналов с заданными параметрами
• Функция Sweep — автоматическое изменение частоты в заданном диапазоне
• Генератор гармоник — выход гармонических компонент (до 8-го порядка) с независимым управлением амплитудой и фазой каждой гармоники
• Последовательность сигналов (Sequence) — комбинирование до восьми различных сигналов в единую последовательность
• PRBS (Pseudo-Random Bit Sequence) — генерация псевдослучайных последовательностей (PRBS7, PRBS9, PRBS11)
• RS232 — формирование сигналов в формате RS232 с настраиваемой скоростью передачи

Интерфейс и управление

Гибридный интерфейс управления сочетает:

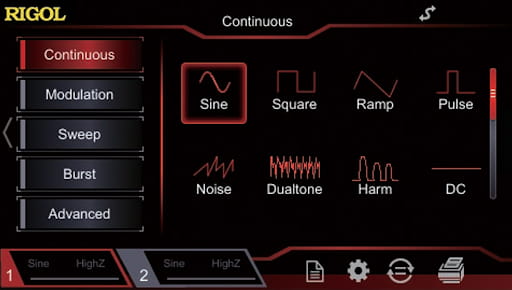

• 4,3-дюймовый сенсорный дисплей TFT — цветной экран с разрешением 480×272 пикселей позволяет удобно просматривать параметры, графики сигналов и осуществлять управление через сенсорные жесты (касание, сдвиг)
• Функциональные кнопки — быстрый доступ к основным сигнальным формам и режимам
• Многофункциональную ручку — для точной регулировки параметров
• Числовую клавиатуру — для точного ввода значений

Такое сочетание элементов управления делает прибор интуитивно понятным для опытных пользователей и легким в освоении для новичков.

Встроенный частотомер

Встроенный частотомер с полосой 240 МГц и разрешением 7 цифр/сек позволяет измерять:

• Частоту входного сигнала
• Период сигнала
• Длительность положительного и отрицательного импульсов
• Коэффициент заполнения (duty cycle)

Частотомер может работать при DC-связи с дополнительной фильтрацией для точного измерения низкочастотных сигналов.

Механические характеристики и конструкция

DG2052 имеет компактный корпус размером 261,5×112×318,4 мм и массой 3,2 кг (без упаковки). Фанless-дизайн обеспечивает бесшумную работу без встроенных вентиляторов охлаждения, что снижает риск электромагнитных помех и позволяет прибору работать в шумочувствительных приложениях.

Коммуникационные интерфейсы

• USB Device — управление от компьютера и загрузка пользовательских сигналов​
• USB Host — для подключения внешних запоминающих устройств​
• LAN (LXI Core 2011) — сетевой интерфейс для удаленного управления​
• USB-GPIB — поддержка протокола GPIB при использовании внешнего конвертера
