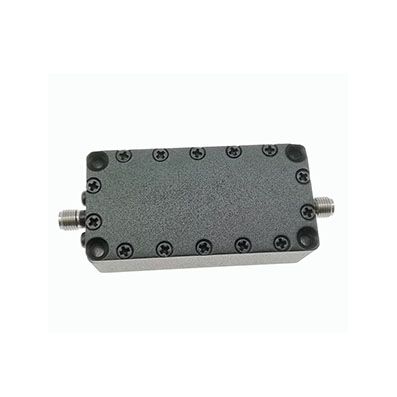

Режекторные фильтры
Серия режекторных фильтров разработана для точного управления частотным спектром, позволяя эффективно подавлять нежелательные сигналы в заданных диапазонах. Фильтры обеспечивают высокую избирательность и стабильность параметров, сохраняя целостность сигнала в окружающих диапазонах. Конструкция фильтров гарантирует надёжность и долговечность в сложных условиях эксплуатации, что делает их подходящими для использования как в лабораторных условиях, так и в сложных радиоэлектронных системах.
Области применения
- Системы связи и радиопередачи
- Лабораторные измерения
- Тестирование оборудования
- Разработка и исследование радиотехнических систем
Доступные модели и описание моделей
BSF-155MS1 — Режекторный фильтр для частоты 135-175 МГц с минимальным подавлением 40 дБ. Проходной диапазон: DC-100, 212-1000 МГц с потерями 3 дБ. Входная мощность до 50 Вт, разъём SMA.
BSF-375MS1 — Фильтр для частоты 250-500 МГц, минимальное подавление 50 дБ. Проходной диапазон: DC-160, 590-850 МГц, потери 3 дБ. Входная мощность до 40 Вт, разъём SMA.
BSF-435MS1 — Предназначен для частоты 400-470 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-350, 520-2500 МГц, потери 3 дБ. Входная мощность до 50 Вт, разъём SMA.
BSF-750MS1 — Фильтр для частотного диапазона 500-1000 МГц, минимальное подавление 50 дБ. Проходной диапазон: DC-380, 1120-1400 МГц, потери 3 дБ. Входная мощность до 40 Вт, разъём SMA.
BSF-778MN1 — Для частоты 773-783 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-758, 798-4000 МГц, потери 3 дБ. Входная мощность до 100 Вт, разъём N.
BSF-786MS1 — Фильтр частоты 770-803 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-760, 813-3500 МГц, потери 3 дБ. Входная мощность до 40 Вт, разъём SMA.
BSF-793MS1B — Для частоты 783-803 МГц, с подавлением 60 дБ. Проходной диапазон: DC-748, 838-4000 МГц, потери 1 дБ. Входная мощность до 40 Вт, разъём SMA.
BSF-836MS1 — Режекторный фильтр для 824-849 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-814, 859-3500 МГц, потери 3 дБ. Входная мощность 40 Вт, разъём SMA.
BSF-877MS1 — Для частоты 860-894 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-850, 904-3500 МГц, потери 3 дБ. Входная мощность 40 Вт, разъём SMA.
BSF-912MS1 — Фильтр для 864-960 МГц с подавлением 40 дБ. Проходной диапазон: DC-834, 990-3000 МГц, потери 3.5 дБ. Входная мощность 40 Вт, разъём SMA.
BSF-1765MS1 — Режекторный фильтр для частоты 1750-1780 МГц, минимальное подавление 40 дБ. Проходной диапазон: DC-1740, 1790-4000 МГц, потери 3 дБ. Входная мощность 40 Вт, разъём SMA.
BSF-2595MS1 — Для частоты 2585-2605 МГц, минимальное подавление 50 дБ. Проходной диапазон: DC-2570, 2620-6000 МГц, потери 1.3 дБ. Входная мощность 40 Вт, разъём SMA.
BSF-3560MS1 — Фильтр для 3420-3700 МГц, минимальное подавление 50 дБ. Проходной диапазон: DC-3385.8, 3734.2-11500 МГц, потери 3 дБ. Входная мощность 60 Вт, разъём SMA.
BSF-3700MS1 — Предназначен для частоты 3600-3800 МГц, минимальное подавление 55 дБ. Проходной диапазон: DC-3420, 3900-8500 МГц, потери 2.5 дБ. Входная мощность 20 Вт, разъём SMA.
BSF-5220MS1 — Для частоты 5170-5270 МГц, минимальное подавление 50 дБ. Проходной диапазон: DC-5150, 5290-6750 МГц, потери 2.2 дБ. Входная мощность 20 Вт, разъём SMA.
