Фильтр нижних частот
Серия фильтров нижних частот разработана для работы в диапазоне низких частот, эффективно подавляя сигналы выше заданной частоты. Фильтры обеспечивают минимальные потери в рабочей полосе, надёжное подавление нежелательных частот и устойчивость электрических параметров. Компактная конструкция позволяет легко интегрировать устройства в измерительные стенды и сложные радиоэлектронные системы.
Области применения
- Системы связи и радиопередачи
- Лабораторные измерения
- Тестирование оборудования
- Разработка и исследование радиотехнических систем
Доступные модели и описание моделей
LPF-D3GS1 — Фильтр нижних частот с диапазоном DC-0.33 ГГц. Потери в полосе пропускания составляют 0.5 дБ, подавление частот выше 0.64-3.0 ГГц — 60 дБ. Максимальная мощность 1 Вт, разъём SMA, подходит для маломощных приложений.
LPF-980MS1 — Устройство с рабочим диапазоном DC-0.98 ГГц, потерями 1.5 дБ. Подавление частот выше 1.2-4.2 ГГц составляет 30 дБ. Максимальная мощность 15 Вт, разъём SMA, для среднечастотных систем.

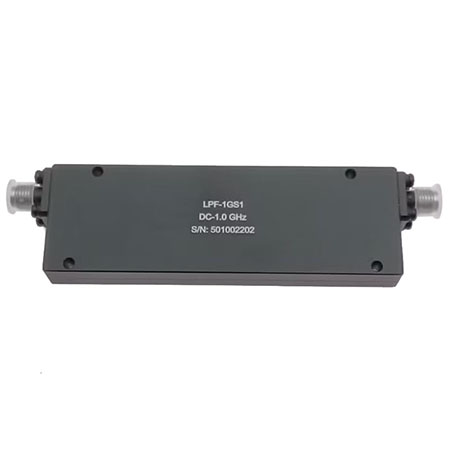

LPF-1GS1 — Фильтр с диапазоном DC-1.0 ГГц, потерями 1.0 дБ. Подавление частот выше 1.3-4.2 ГГц — 70 дБ. Максимальная мощность 15 Вт, разъём SMA, идеально для высокочастотных приложений.
LPF-1D25GS1 — Устройство для частот DC-1.25 ГГц, с потерями 1.0 дБ. Подавление частот выше 1.52-4.7 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA, для широкополосных систем связи.
LPF-2GS1 — Фильтр с диапазоном DC-2.0 ГГц, потерями 1.0 дБ. Подавление частот выше 2.65-7.4 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA, универсальное решение для СВЧ систем.
LPF-3GS1 — Устройство для частот DC-3.0 ГГц с потерями 1.0 дБ. Подавление частот выше 3.52-10 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA, для высокочастотных измерений.
LPF-5GS1 — Фильтр нижних частот с диапазоном DC-5.0 ГГц. Потери составляют 1.0 дБ, подавление частот выше 5.58-15 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA, для сложных систем связи.
LPF-8GS1 — Фильтр с рабочим диапазоном DC-8.0 ГГц, потерями 1.0 дБ. Подавление частот выше 8.8-16.2 ГГц — 50 дБ. Максимальная мощность 15 Вт, разъём SMA, для лабораторных исследований.
LPF-18GS1 — Устройство с диапазоном DC-18 ГГц, потерями 1.0 дБ. Подавление частот выше 19.1-26 ГГц — 50 дБ. Максимальная мощность 15 Вт, разъём SMA, для сверхвысокочастотных приложений.
LPF-21GS1 — Фильтр нижних частот с диапазоном DC-21 ГГц, потерями 1.0 дБ. Подавление частот выше 22.2-27 ГГц — 50 дБ. Максимальная мощность 15 Вт, разъём SMA, для высокочастотных систем.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
