Фильтр верхних частот
Фильтры верхних частот предназначены для подавления низкочастотных сигналов ниже указанного диапазона, обеспечивая стабильные электрические характеристики, низкие потери и высокую избирательность. Эти устройства идеально подходят для лабораторных исследований, тестирования оборудования и применения в высокочастотных системах связи.
Серия фильтров верхних частот разработана для работы в диапазоне высоких частот, позволяя эффективно подавлять сигналы ниже заданной частоты. Устройства обеспечивают минимальные потери в рабочей полосе, высокую стабильность параметров и надёжность при эксплуатации. Конструкция фильтров оптимизирована для интеграции в сложные радиоэлектронные системы и лабораторные измерительные стенды.
Области применения
- Системы связи
- Лабораторные измерения
- Тестирование оборудования
- Разработка и исследование радиотехнических систем
Доступные модели и описание моделей

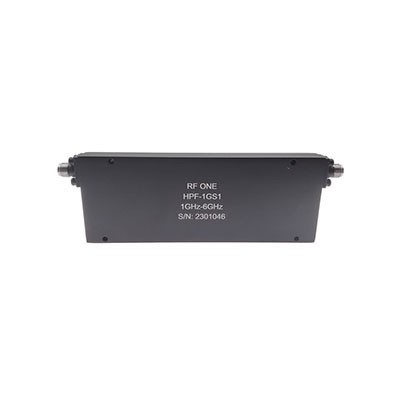

HPF-1GS1 — Фильтр верхних частот с рабочим диапазоном 1.0-6.0 ГГц. Потери в полосе пропускания составляют 1.0 дБ, подавление частот ниже 0.86 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-1GS2 — Устройство с диапазоном 1.0-10.0 ГГц, потерями 1.5 дБ, подавлением частот ниже 0.8 ГГц — 40 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-1D25S1 — Фильтр для частот 1.25-7.0 ГГц, с потерями 1.0 дБ, подавлением ниже 1.04 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-2D75GS1 — Устройство с рабочим диапазоном 2.75-16 ГГц, потерями 1.0 дБ, подавлением ниже 2.36 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-4GS1 — Фильтр для частотного диапазона 4.0-20 ГГц. Потери составляют 1.0 дБ, подавление ниже 3.55 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-5GS1 — Устройство для частот 5.0-22 ГГц, с потерями 1.0 дБ, подавлением ниже 4.48 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-8GS1 — Фильтр верхних частот с диапазоном 8.0-25 ГГц, потерями 1.0 дБ, подавлением ниже 7.25 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-18GS2 — Устройство с рабочим диапазоном 18-28 ГГц. Потери составляют 2.0 дБ, подавление ниже 16.2 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём SMA.
HPF-18GK2 — Фильтр для частотного диапазона 18-46 ГГц. Потери составляют 2.0 дБ, подавление ниже 16.2 ГГц — 60 дБ. Максимальная мощность 15 Вт, разъём 2.92 мм.
