Полосовые фильтры
Серия полосовых фильтров разработана для точного управления частотным спектром, позволяя эффективно подавлять нежелательные сигналы за пределами указанного диапазона. Фильтры отличаются высокой стабильностью параметров, низким коэффициентом стоячей волны (КСВН) и повторяемостью характеристик. Конструкция фильтров гарантирует надёжность и долговечность в условиях эксплуатации, что делает их подходящими как для лабораторных измерений, так и для использования в сложных радиоэлектронных системах.
Области применения
- Системы связи и радиопередачи
- Лабораторные измерения
- Тестирование оборудования
- Разработка и исследование радиотехнических систем
Доступные модели
• BPF-300MS1 — Частотный диапазон 100-500 МГц, потери 1.0 дБ, мощность 1 Вт, разъём SMA (Female).
• BPF-722MS1 — Частотный диапазон 717-728 МГц, потери 1.0 дБ, мощность 10 Вт, разъём SMA (Female).

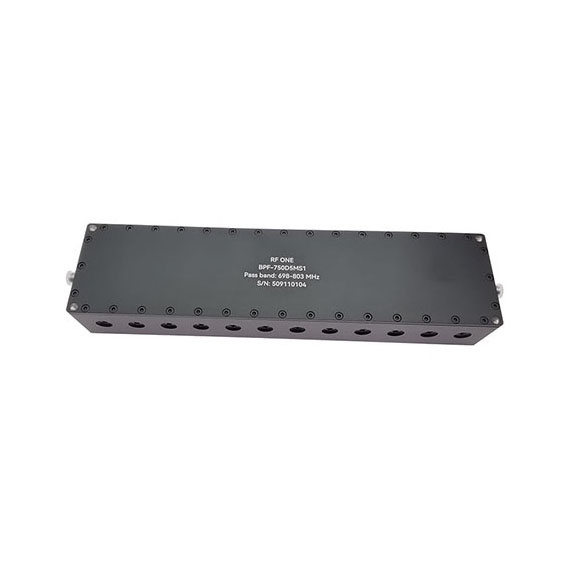

• BPF-750D5MS1 — Частотный диапазон 698-803 МГц, потери 1.0 дБ, мощность 50 Вт, разъём SMA (Female).
• BPF-869MN1 — Частотный диапазон 863-875 МГц, потери 3.5 дБ, мощность 20 Вт, разъём N (Female).
• BPF-920MS1 — Частотный диапазон 916-924 МГц, потери 2.5 дБ, мощность 20 Вт, разъём SMA (Female).
• BPF-1200MS1 — Частотный диапазон 1000-1400 МГц, потери 1.4 дБ, мощность 5 Вт, разъём SMA (Female).
• BPF-1400MS1 — Частотный диапазон 1000-1800 МГц, потери 1.5 дБ, мощность 2 Вт, разъём SMA (Female).
• BPF-1500MS1 — Частотный диапазон 1000-2000 МГц, потери 1.2 дБ, мощность 5 Вт, разъём SMA (Female).
• BPF-2450MS1 — Частотный диапазон 2400-2500 МГц, потери 1.5 дБ, мощность 5 Вт, разъём SMA (Female).
• BPF-3600MS1 — Частотный диапазон 3400-3800 МГц, потери 1.0 дБ, мощность 20 Вт, разъём SMA (Female).
• BPF-5000MS1 — Частотный диапазон 1000-9000 МГц, потери 1.5 дБ, мощность 10 Вт, разъём SMA (Female).
• BPF-8500MS1 — Частотный диапазон 8000-9000 МГц, потери 1.2 дБ, мощность 10 Вт, разъём SMA (Female).
• BPF-10000MS4 — Частотный диапазон 8000-12000 МГц, потери 0.65 дБ, мощность 5 Вт, разъём SMA (Female).
• BPF-19250MK1 — Частотный диапазон 17100-21400 МГц, потери 0.8 дБ, мощность 5 Вт, разъём 2.92 мм (Female).
• BPF-30000MK1 — Частотный диапазон 20000-40000 МГц, потери 1.0 дБ, мощность 5 Вт, разъём 2.92 мм (Female).
• BPF-50000MV1 — Частотный диапазон 45000-55000 МГц, потери 1.9 дБ, мощность 5 Вт, разъём 1.85 мм (Female).
• BPF-60000MV1 — Частотный диапазон 55000-65000 МГц, потери 2.1 дБ, мощность 5 Вт, разъём 1.85 мм (Female).
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
