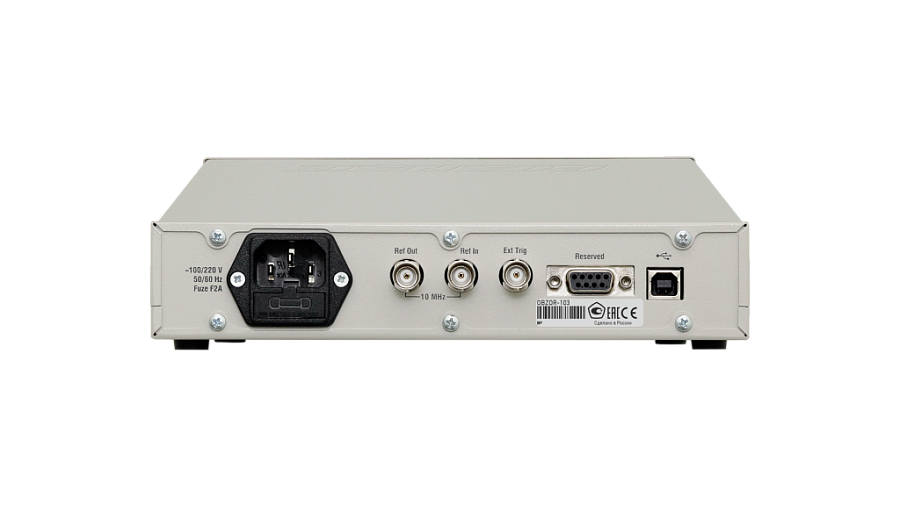

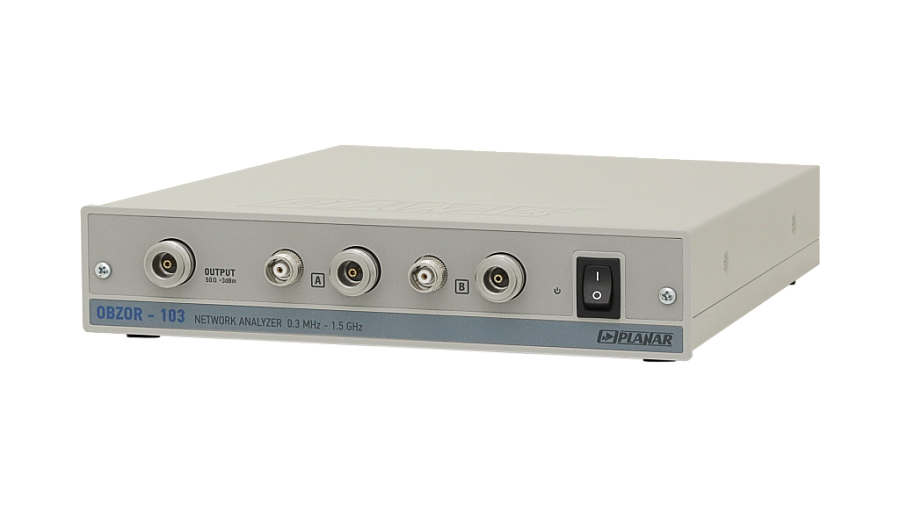

ИККП Обзор-103 ПЛАНАР Измеритель
Диапазон 0,3 МГц - 1,5 ГГц. Измеритель комплексных коэффициентов передачи PLANAR серии Обзор предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Внесен в ГРСИ (Госреестр).
Госреестр
Измеритель ИККП Обзор-103 снят с производства, обратите внимание на близкие по характеристикам, но превосходящие по функционалу ВАЦ ПЛАНАР TR1300/1
Характеристики векторного анализатора цепей Обзор-103 Planar:
|
Диапазон рабочих частот |
300кГц…1,5ГГц |
|
Динамический диапазон, не менее, дБ |
133 |
|
Выходная мощность, дБм |
3 |
|
Время измерения на одной частоте, мкс |
200 |
|
Импеданс, Ω |
50, 75 |
|
Число портов, шт |
2 |
|
Измеряемые параметры |
S11, S21, S31 |
|
Питание |
220 В ± 10%, 50 Гц |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Размеры, мм |
323x212x47 |
|
Вес, кг |
3,8 |

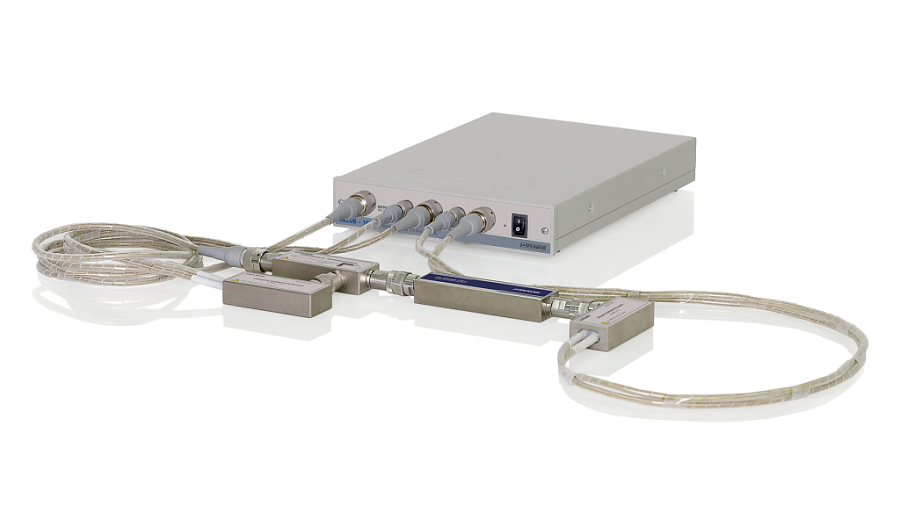

Комплектация ИККП Обзор-103 Планар в основной модификации:
|
Наименование
|
Обозначение
|
Кол-во, шт
|
|
Блок измерительный
|
IВ103.3
|
1
|
|
Секция измерительная
|
IS50EL.103.1
|
2
|
|
Ответвитель направленный
|
SC50EE.01
|
1
|
|
Аттенюатор фиксированный
|
A20E50
|
1
|
|
Кабель соединительный СВЧ
|
С50Е
|
1
|
|
Кабель USB
|
-
|
1
|
|
Кабель сетевой
|
-
|
1
|
|
Программное обеспечение на компакт–диске
|
ПО 6687–028–21477812–2004
|
1
|
|
Формуляр
|
ФО 6687–028–21477812–2008
|
1
|
|
Руководство по эксплуатации
|
РЭ 6687–028–21477812–2008
|
1
|
|
Инструкция по поверке
|
МП 6687–028–21477812–2008
|
1
|
