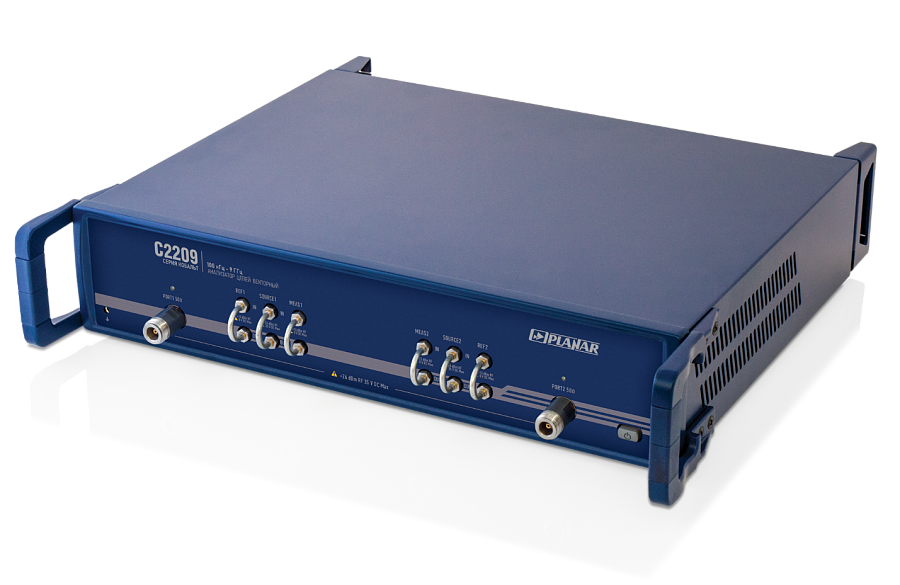

C2209 ПЛАНАР Анализатор цепей

Диапазон 0,1 МГц - 9 ГГц. 2 порта. Векторный анализатор цепей серии Кобальт - двухпортовый прибор с перемычками для прямого доступа к приемникам. Внесен в ГРСИ (Госреестр).

Особенностью векторного анализатора цепей С2209 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Госреестр
Под заказ

Основные характеристики векторного анализатора цепей Planar:



Диапазон рабочих частот: от 0,1МГц до 9,0 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений: 160 дБ
Время измерения на одной частоте: 10 мкс
Диапазон регулирования выходной мощности: -60…+15 дБ/мВт

Ключевые особенности СВЧ анализатора цепей C2209 Планар:



Возможность прямого доступа к приемникам
Возможность монтажа в стойку 19''
Показать большеменьше
