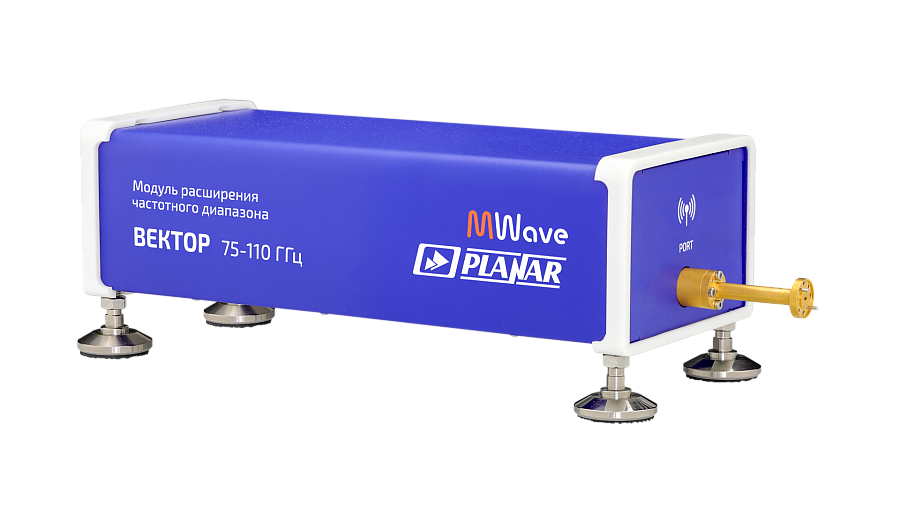

ВЕКТОР ПЛАНАР Модуль расширения частоты
- динамический диапазон до 130 дБ
- выходная мощность до 14 дБм
- до 4 портов.
- динамический диапазон до 130 дБ
- выходная мощность до 14 дБм
- до 4 портов.
МРЧД могут применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.
Модификации МРЧД со встроенным аттенюатором ВЕКТОР-А позволяют перестраивать выходную мощность в диапазоне до -40 дБ (тип. -50 дБ), что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.
Автономная работа модулей не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений.
МРЧД могут использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).
Характеристики расширителей частотного диапазона для ВАЦ серии ВЕКТОР ПЛАНАР:
|
Характеристика |
|||
|
Диапазон частот, ГГц |
50 - 75 |
75 - 110 |
110 - 170 |
|
Типичная выходная мощность ВЕКТОР, дБм |
+14 |
+11 |
в процессе согласования |
|
Динамический диапазон при полосе фильтра ПЧ 10 Гц, дБ |
120 |
120 |
110 |
|
Диапазон перестройки аттенюатора, дБ |
от 0 до -40 |
от 0 до -40 |
от 0 до -40 |
|
Тип разъёма измерительного порта |
WR15, UG-385/U |
WR10, UG-387/U-M |
WR6, UG-387/U-M |
|
Габаритные размеры, мм |
220 х 105 х 80 |
220 х 105 х 80 |
220 х 105 х 80 |
|
Масса, кг |
3,5 |
3,5 |
в процессе согласования |
|
Время непрерывной работы, ч |
16 |
||
|
Тип соединителя измерительного порта |
WR-15 IEEE 1785-2a совместим с UG-385/U |
WR-10 IEEE 1785-2a совместим с UG-387/UM |
WR-06 IEEE 1785-2a совместим с UG-387/UM |
|
Тип разъема входов «RF», «LO» и «IF» |
SMA (гнездо) |
SMA (гнездо) |
SMA (гнездо) |
|
Подключение к ВАЦ для управления и питания, тип соединителя и протокол |
LEMO B-series (Lemo 2B FGG.310), протокол SPI |
||
|
Питание |
+12 В при 1 А |
||
|
Потребляемая мощность, Вт |
12 |
||
|
Габариты (Д х Ш х В), мм |
220 х 105 х 80 |
||
|
Вес, кг |
3,5 |
||
|
Рабочие условия эксплуатации: |
+5 .. +40 / 90 / 70 .. 106 |
||
Преимущества расширителей частоты анализаторов цепей ВЕКТОР ПЛАНАР:
- сделано в России, сервисный центр в России
- гарантия на ВАЦ 3 года / на МРЧД 1 год
- срок поставки 16 недель
- наличие стандартных моделей и моделей с электронным аттенюатором для тестирования параметров активных устройств
- 3 изолятора внутри для лучшей развязки
- высокая выходная мощность
- хороший динамический диапазон
- может использоваться как умножитель для генераторов
Комплектация МРЧД ВЕКТОР ПЛАНАР
|
Наименование |
Кол-во, шт. |
Примечание |
|
Модуль расширения частотного диапазона |
1 |
|
|
Кабель управления |
1 |
Длина 2,0 м |
|
Кабель RF: SMA, вилка – SMA, вилка |
1 |
Длина 1,2 м |
|
Кабель LO SMA, вилка – SMA, вилка |
1 |
Длина 1,2 м |
|
Переход коаксиальный с соединителями 3,5 мм (розетка – розетка) |
1 |
|
|
Кабель IF SMA, вилка – SMA, вилка |
2 |
Длина 1,2 м |
|
Комплект болтов для соединения волноводных фланцев (8 штук) |
1 |
|
|
Отвёртка hex 2 |
1 |
|
|
Формуляр |
1 |
|
|
ВЕКТОР-КН наборы калибровочных мер волноводных |
опционально |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
