ВЕКТОР 75-110 ГГц ПЛАНАР

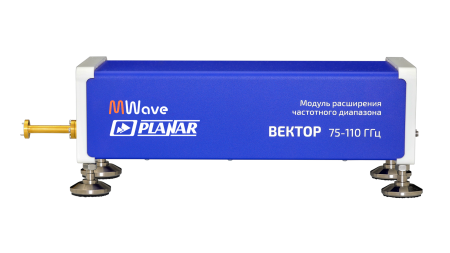

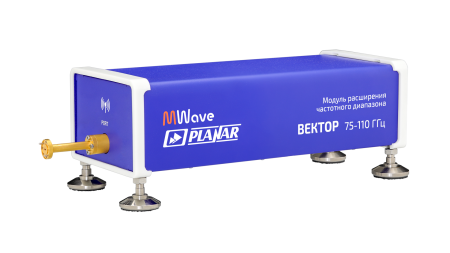

Модуль расширения частотного диапазона ВЕКТОР 75-110 ГГц для анализатора цепей PLANAR Кобальт образует измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.

Модуль может применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.

Модификация модуля со встроенным аттенюатором ВЕКТОР-А позволяют перестраивать выходную мощность в диапазоне до -40 дБ (тип. -50 дБ), что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.

Автономная работа модуля не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений. Модуль работает только совместно с ВАЦ С4х20.

Модуль может использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).

Основные характеристики:

• Диапазон частот: 75 – 110 ГГц;

• Типичная выходная мощность: +11 дБм;

• Динамический диапазон (полоса фильтра ПЧ 10 Гц): 120 дБ;

• Диапазон перестройки аттенюатора: от 0 до -40 дБ;

• Тип разъёма измерительного порта: WR10, UG-387/U-M);

• Тип соединителя измерительного порта: WR-10 IEEE 1785-2a совместим с UG-387/UM;

• Тип разъёма выходов «RF», «LO» и «IF»: SMA (гнездо);

• Подключение к ВАЦ для управления и питания, тип соединителя и протокол: LEMO B-series (Lemo 2B FGG.310), протокол SPI;

• Габаритные размеры: 220 мм x 105 мм  x 80 мм;

• Масса: 3,5 кг;

• Питание: +12 В при 1 А;

• Потребляемая мощность: 12 Вт;

• Диапазон рабочих температур: +5 .. +40 ºС;

• Относительная влажность воздуха: при температуре +25 °С: не более 90%;

• Атмосферное давление: от 70 до 106 кПа;

Комплектация:

• Модуль расширения частотного диапазона - 1 шт.;

• Кабель управления - 1 шт. (длина 2,0 м);

• Кабель RF: SMA, вилка – SMA, вилка - 1 шт. (длина 1,2 м);

• Кабель LO: SMA, вилка – SMA, вилка - 1 шт. (длина 1,2 м);

• Переход коаксиальный с соединителями 3,5 мм (розетка – розетка) - 1 шт.;

• Кабель IF: SMA, вилка – SMA, вилка - 2 шт. (длина 1,2 м);

• Комплект болтов для соединения волноводных фланцев (8 штук) - 1 шт.;

• Отвёртка hex 2 - 1 шт.;

• Формуляр - 1 шт.;

• ВЕКТОР-КН наборы калибровочных мер волноводных - опционально;
