ВЕКТОР 110-170 ГГц ПЛАНАР

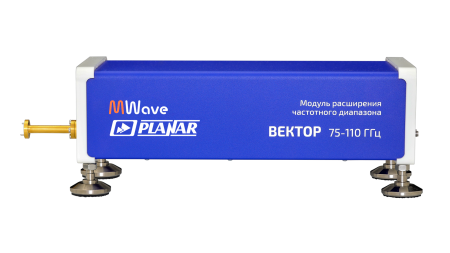

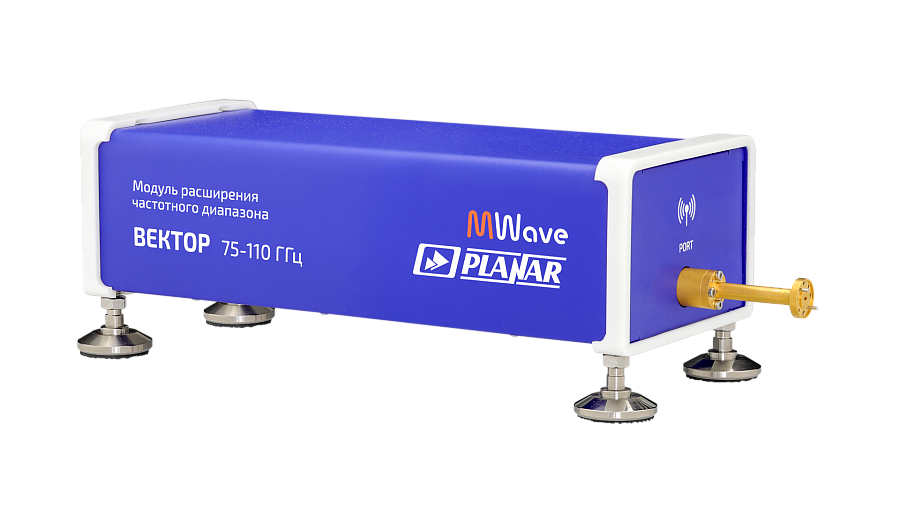

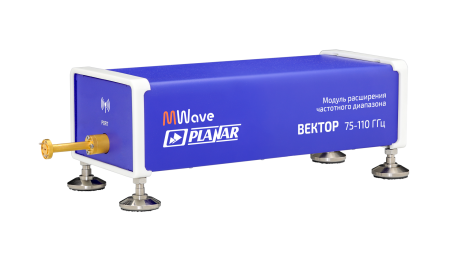

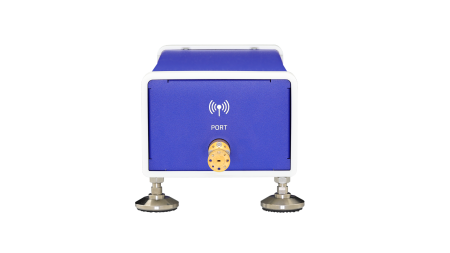

Диапазон до 170 ГГц. Расширители частоты ВЕКТОР для анализатора цепей PLANAR серии Кобальт.
- динамический диапазон до 110 дБ
- выходная мощность до 7 дБм
- до 4 портов.

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Модуль расширения частотного диапазона ВЕКТОР 110-170 ГГц для анализатора цепей PLANAR Кобальт образует измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.

Модуль может применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.

Модификация модуля со встроенным аттенюатором ВЕКТОР-А позволяют перестраивать выходную мощность в диапазоне до -40 дБ (тип. -50 дБ), что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.

Автономная работа модуля не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений. Модуль работает только совместно с ВАЦ С4х20.

Модуль может использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).

Основные характеристики:

Диапазон частот: 110 – 170 ГГц;
Динамический диапазон (полоса фильтра ПЧ 10 Гц): 110 дБ;
Диапазон перестройки аттенюатора: от 0 до -40 дБ;
Тип разъёма измерительного порта: WR6, UG-387/U-M);
Тип соединителя измерительного порта: WR-06 IEEE 1785-2a совместим с UG-387/U-M;
Тип разъёма выходов «RF», «LO» и «IF»: SMA (гнездо);
Подключение к ВАЦ для управления и питания, тип соединителя и протокол: LEMO B-series (Lemo 2B FGG.310), протокол SPI;
Габаритные размеры: 220 мм x 105 мм x 80 мм;
Питание: +12 В при 1 А;
Потребляемая мощность: 12 Вт;
Диапазон рабочих температур: +5 .. +40 ºС;
Относительная влажность воздуха: при температуре +25 °С: не более 90%;
Атмосферное давление: от 70 до 106 кПа;

Комплектация:

Модуль расширения частотного диапазона - 1 шт.;
Кабель управления - 1 шт. (длина 2,0 м);
Кабель RF: SMA, вилка – SMA, вилка - 1 шт. (длина 1,2 м);
Кабель LO: SMA, вилка – SMA, вилка - 1 шт. (длина 1,2 м);
Переход коаксиальный с соединителями 3,5 мм (розетка – розетка) - 1 шт.;
Кабель IF: SMA, вилка – SMA, вилка - 2 шт. (длина 1,2 м);
Комплект болтов для соединения волноводных фланцев (8 штук) - 1 шт.;
Отвёртка hex 2 - 1 шт.;
Формуляр - 1 шт.;
ВЕКТОР-КН наборы калибровочных мер волноводных - опционально;
