N7609C Keysight Программное обеспечение для ГНСС

ПО позволяет имитировать сигналы ГНСС, включая GPS, GLONASS, Galileo, Beidou, SBAS и QZSS. Моделирование до 15 спутников в прямой видимости для каждой GNSS. Программное обеспечение Keysight N7609C Signal Studio для глобальных навигационных спутниковых систем (ГНСС).

Программное обеспечение для GNSS N7609C Keysight

позволяет имитировать сигналы GPS, ГЛОНАСС, Galileo или Beidou для тестирования приемников ГНСС с высокой точностью и воспроизводимостью результатов. Приложение имитирует несколько сигналов от множества различных спутников с разными временными задержками, доплеровскими сдвигами и уровнями мощности. Программное обеспечение N7609C также позволяет создавать и передавать помехи, такие как многолучевые сигналы, потеря видимости спутников, ионосферное и тропосферное атмосферное затухание, а также добавлять калиброванные AWGN. Возможность добавлять эти помехи позволяет N7609C предоставлять полный набор сигналов для полной проверки приёмников GNSS.
Расширенные возможности ПО N7609C позволяют в режиме реального времени определять параметры неповторяющихся и динамически изменяющихся сигналов, требуемых для тестирования приемника. Графический интерфейс обеспечивает прямое подключение к прибору для передачи параметров и интерактивное управление в процессе генерации сигнала.

Программное обеспечение для глобальных навигационных спутниковых систем N7609C Keysight

предлагает базовую функцию, которая использует режим воспроизведения формы волны для генерации сигналов для тестирования приёмников в производственных условиях или для простого тестирования приёмников в научно-исследовательских целях. Файлы с формой волны имитируют один статичный спутник с фиксированным доплеровским сдвигом. Эти сигналы можно использовать для тестирования чувствительности приёмника, захвата и отслеживания. Для GPS, ГЛОНАСС, Galileo, Beidou (Компас), систем спутниковой поддержки (SBAS) или японской квазизенитной спутниковой системы (QZSS) можно создать одно- или многоспутниковые спутниковые сигналы.
Для генерации сигналов в режиме реального времени с дополнительными опциями используются:
  • Векторный генератор высокочастотных сигналов

    N5182B

    Keysight;
  • Векторный генератор ВЧ-сигналов

    N5172B

    Keysight;
  • Векторный генератор сигналов

    N5166B

    Keysight.
Для воспроизведения сигналов в базовом исполнении:
  • Аналоговый генератор сигналов

    E8267D

    Keysight;

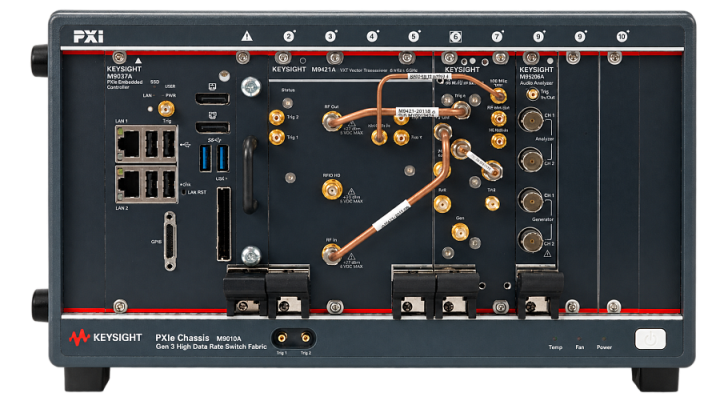

  • Тестр радиоустройств в формате PXI

    M8920A

    Keysight;
  • Генератор сигналов в формате PXIe

    M9384B

    Keysight;
  • Векторный приемопередатчик в формате PXIe

    M9410A

    Keysight;
  • PXI генератор сигналов

    M9411A

    Keysight;
  • Векторный приемопередатчик в формате PXIe

    M9415A

    Keysight;
  • Генератор СВЧ сигналов в формате PXIe

    M9416A

    Keysight;
  • Генератор векторных сигналов

    M9484C

    Keysight.

Ключевые особенности программного обеспечения для GNSS N7609C Keysight:

  • Создание в масштабе реального времени достоверных сигналов, имитирующих сигналы спутников глобальной системы позиционирования США (GPS), глобальной навигационной спутниковой системы (ГЛОНАСС, Россия), европейской системы спутниковой навигации Galileo, китайской спутниковой системы навигации Beidou (BDS, также известной под названием Compass), спутниковой системы дифференциальной коррекции (SBAS) или японской квазизенитной спутниковой системы (QZSS).
  • Поддержка GPS: Однополосные сигналы: L1 C/A, L5I, L5Q; Двухполосные сигналы: L1 C/A плюс L5I и/или L5Q.
  • Моделирование до 15 спутников в прямой видимости для каждой GNSS.
  • Имитация до 40 каналов для сигналов прямой видимости и многолучевости для любой комбинации GPS, ГЛОНАСС, BeiDou, SBAS или QZSS, а также 16 дополнительных каналов для сигналов Galileo E1 (прямая видимость и многолучевость).
  • Поддержка статических сценариев для стационарных приемников или динамических сценариев для движущихся приемников.

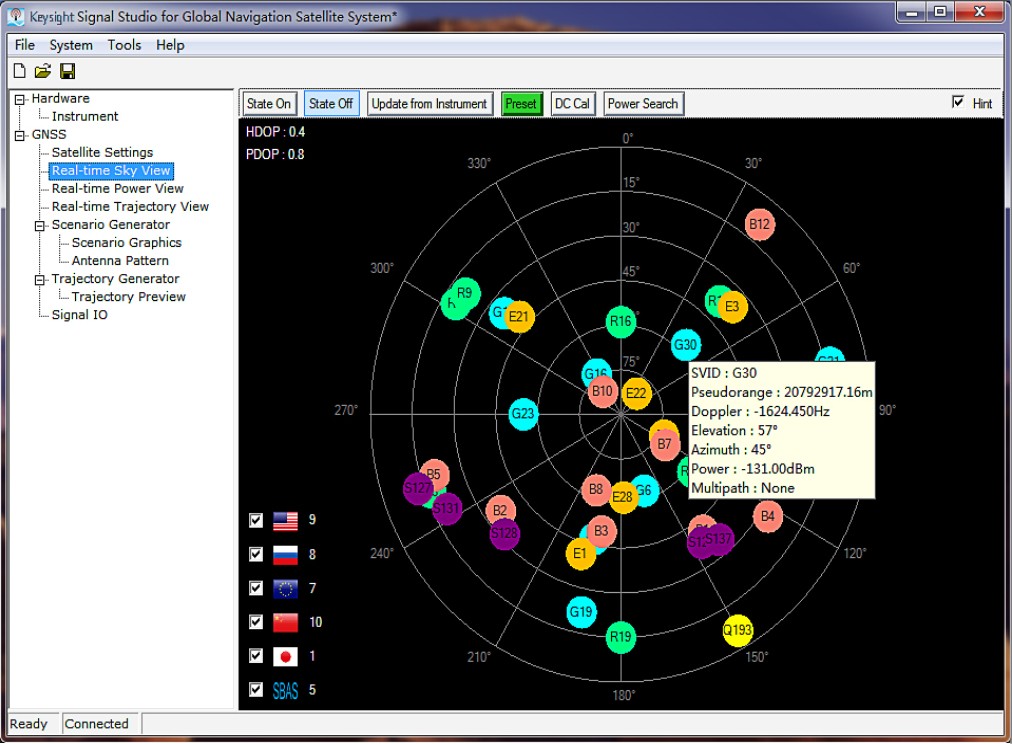

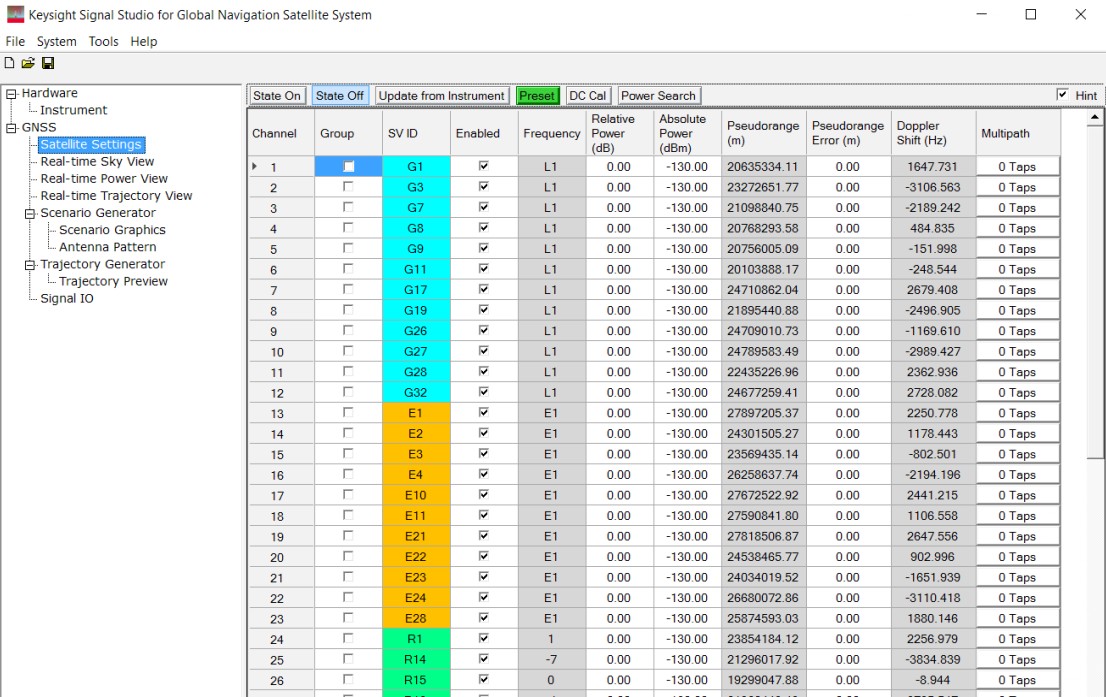

  • Контроль видимости спутников, мощности, многолучевости и ошибки псевдодальности в реальном времени.
  • Создание файлов сигналов для имитации одного или нескольких спутников для производственного тестирования приемников GPS, ГЛОНАСС, Galileo, Beidou (Compass), SBAS или QZSS.

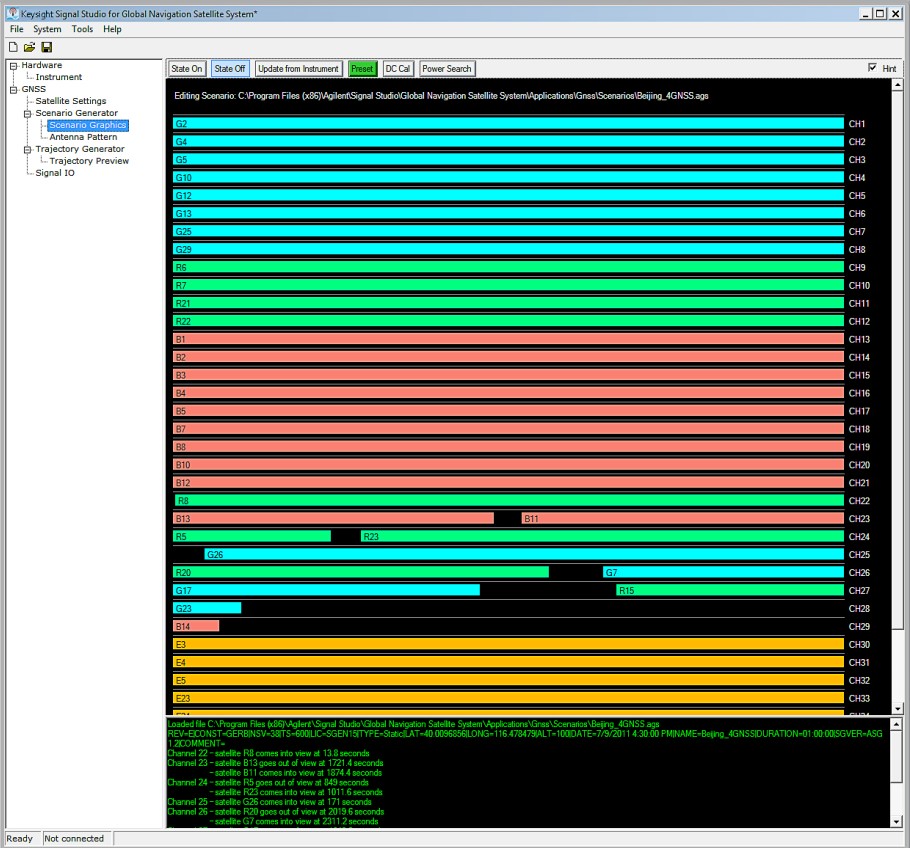

  • Ускорение процесса создания сигналов благодаря интуитивному интерфейсу на основе параметрической и графической настройки сигналов, а также древовидной навигации.

Области применения ПО для GNSS N7609C Keysight:

  • Проверка производительности и функциональное тестирование приёмников во время интеграции радиочастотного и базового диапазонов и проверки системы.
  • Проверка кодирования подсистем базовой полосы частот, включая ПЛИС, ASIC и ЦСП.
