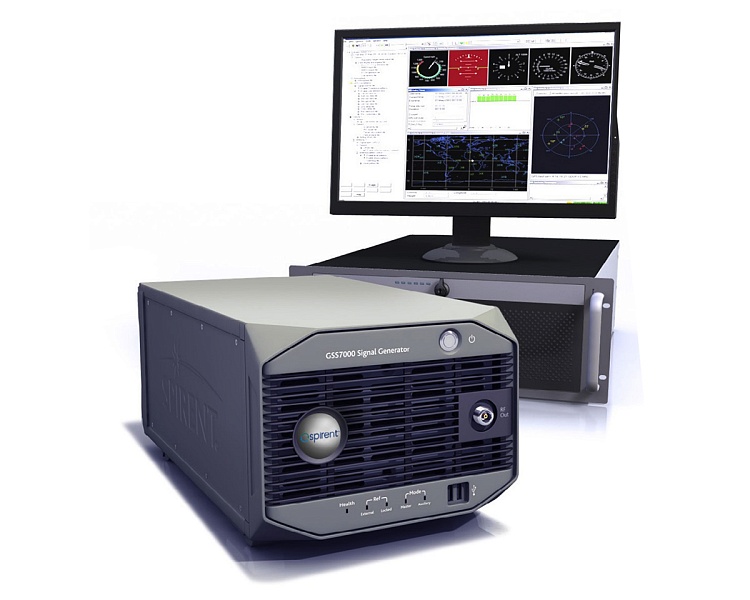

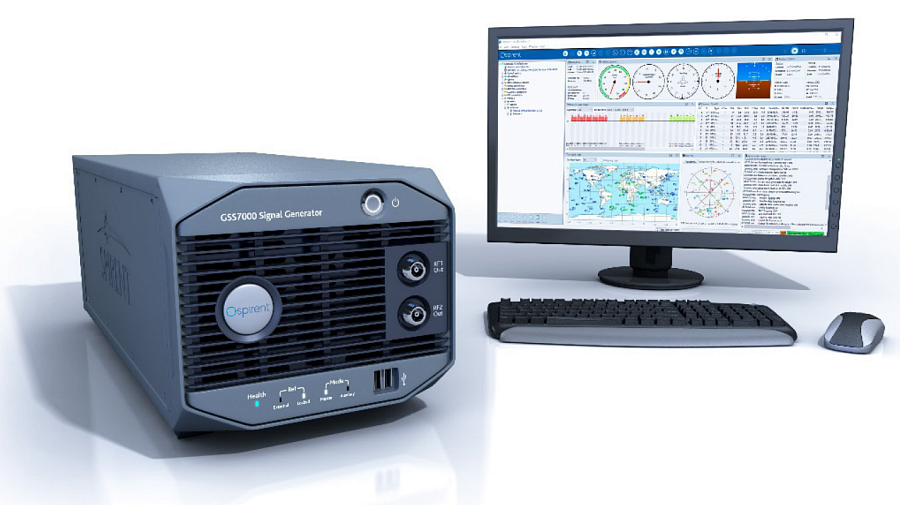

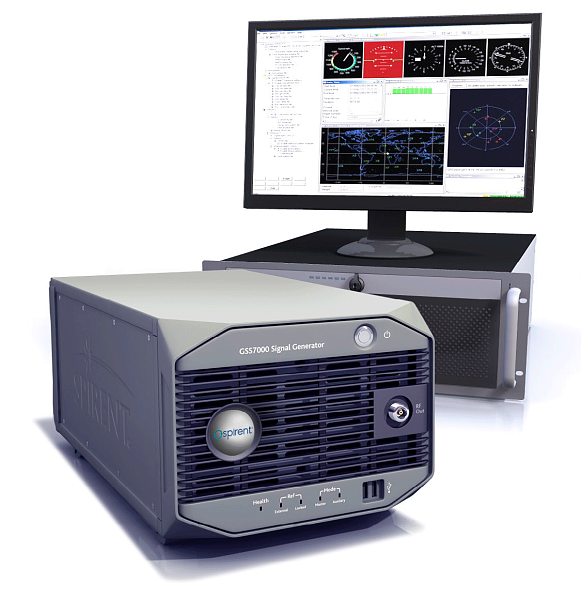

GSS7000 Spirent (Keysight) Имитатор сигналов ГНСС

Name: GSS7000 Spirent (Keysight) Имитатор сигналов ГНСС
Brand: Spirent
Availability: PreOrder

Имитатор сигналов спутниковых навигационных систем предназначен для формирования радиочастотных сигналов ГЛОНАСС, GPS/QZSS, Galileo, BeiDou и SBAS. Поддерживает до 256 каналов в одном шасси, что обеспечивает достаточный набор сигналов для решения задач, связанных с разработкой, интеграцией и проверкой навигационных устройств и систем гражданского назначения.

Поддерживаемые системы и диапазоны частот:GPS L1 C/A, L2 C/A, L5 I/Q; GLONASS L1OF, L2OF, L1OC, L2OC, L3OC; Galileo E1 OS, E5 A/B, E6; BeiDou-2 B1I, B2I; BeiDou-3 B1C, B2a, B2b, B3I; QZSS L1, L2, L5, L6; IRNSS L5.

Количество каналов:До 256 каналов (до 4-х SDR-плат, каждая поддерживает до 64 каналов)

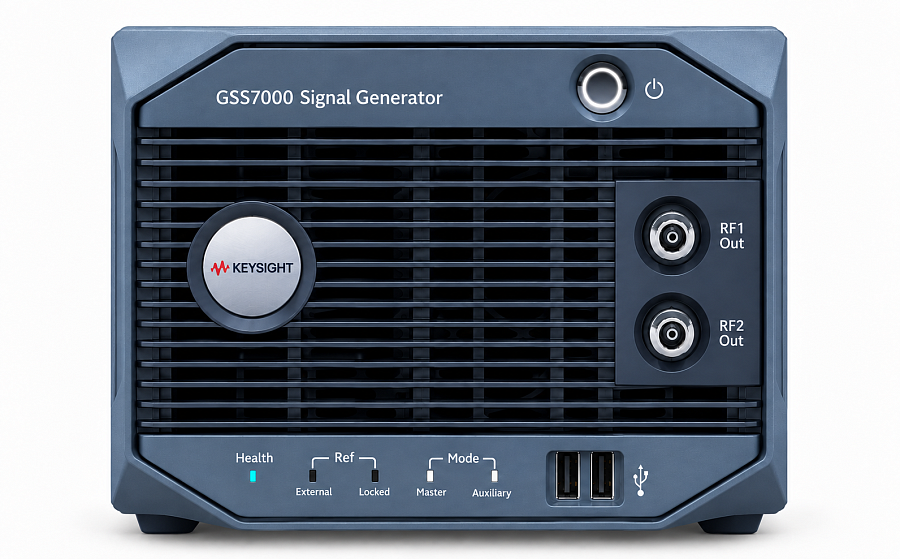

Радиочастотные выходы:1-2

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Количество каналов:До 256 каналов (до 4-х SDR-плат, каждая поддерживает до 64 каналов)

Радиочастотные выходы:1-2

Модели

Многоканальный имитатор сигналов ГНСС GSS7000 Spirent (Keysight) формирует гражданские сигналы глобальных навигационных спутниковых систем (ГНСС) и региональных систем дифференциальной коррекции. Шасси имитаторы GSS7000 вмещает до четырех банков РЧ-каналов. Каждый из банков поддерживает до 64 каналов и способен генерировать сигналы разных созвездий, находящиеся в одном и том же частотном диапазоне. Сигналы, генерируемые банками каналов, суммируются и выводятся, через РЧ-выходы имитатора.

При работе под управлением ПО SimGEN в имитаторе GSS7000 доступна возможность гибкого выделения каналов разным созвездиям, то есть число каналов, поддерживаемых банком РЧ-каналов, может быть в любых пропорциях распределено между созвездиями, сигналы которых выдает этот банк.

Особенности имитатора навигационных сигналов ГНСС GSS7000 Spirent (Keysight):

Рабочие характеристики:

256 каналов, гибко распределяемых между поддерживаемыми созвездиями;
Hardware Update Rate (HUR): до 100 Гц;
Simulation Iteration Rate (SIR): до 100 Гц;
Неопределенность из-за межканального смещения: 0 мм.

Использование правильных и точных моделей для имитации сигналов созвездий навигационных спутников и выдачи навигационных данных в полном соответствии с интерфейсными контрольными документами;
Выдача полного набора гражданских сигналов ГНСС и систем дифференциальной коррекции (на всех частотах этих систем) из одного шасси;
Полная переносимость сценариев, созданных с помощью ПО SimGEN, с других имитаторов Spirent;
Большая гибкость конфигурации, изменяемой с помощью лицензионных ключей;
Совместимость с любым из четырех приложений Spirent, предназначенных для управления имитацией (SimGEN, SimREPLAYplus, SimPEPLAY или SimTEST).

Характеристики GSS7000 Spirent (Keysight) Имитатор сигналов ГНСС

Название	Значение
Поддерживаемые системы и диапазоны частот	GPS L1 C/A, L2 C/A, L5 I/Q; GLONASS L1OF, L2OF, L1OC, L2OC, L3OC; Galileo E1 OS, E5 A/B, E6; BeiDou-2 B1I, B2I; BeiDou-3 B1C, B2a, B2b, B3I; QZSS L1, L2, L5, L6; IRNSS L5.
Количество каналов	До 256 каналов (до 4-х SDR-плат, каждая поддерживает до 64 каналов)
Радиочастотные выходы	1-2
Диапазон мощности	От -130 дБм до -59 дБм
Качество сигнала	Помехи (макс.): -182 дБВт; Гармоники (макс.): -40 дБн; Фазовый шум (макс.): 0,02 рад (СКО); Стабильность частоты: ±5 x 10-10
Управление мощностью сигнала	Диапазон: от +15 дБ до -40 дБ; Разрешение: выше 0,1 дБ; Точность: ±0,5 дБ
Точность сигнала	Псевдодальность: ±0,003 м; Псевдоскорость: ±0,001 м/с; Нулевое межканальное смещение.
Динамический диапазон	Скорость: ± 30 000 м/с; Ускорение: ± 2 000 м/с²; Рывок: ± 22 000 м/с³.
Программное обеспечение	SimTEST, SimREPLAYplus или SimGEN
Частота итераций и HIL	SIR SimGEN: 10, 100, 250, 500, 1000 Гц; HUR: 1000 Гц Задержка: 40 мс при 100 Гц; в среднем 4 мс при 1000 Гц
Встроенная имитация помех	До 8 передатчиков на диапазон; CW, PSK, импульсный CW, AWGN, FM, AM, PM, CHIRP
Встроенный спуфинг	SimREPLAYplus: 1 ТС-спуфер, 2 передатчика; SimGEN: до 2 ТС-спуферов, до 8 передатчиков

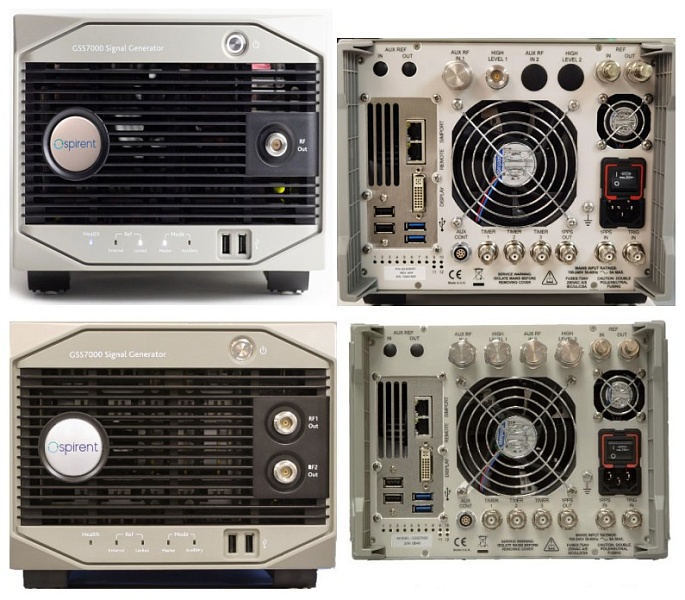

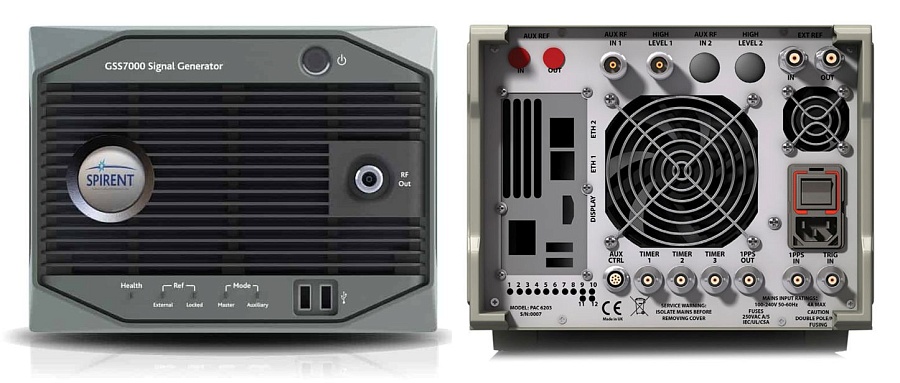

Интерфейсы	Main/High Level/Aux RF; внешний 1/5/10 МГц; 10 МГц OUT; 1PPS IN/OUT; Trigger IN; 4×USB; 2×Ethernet; DVI.
Питание	100–240 В, макс. 5 А, 50–60 Гц
Размеры (Ш x В x Г)	176,95 мм x 235,2 мм x 555 мм

Документация GSS7000 Spirent (Keysight) Имитатор сигналов ГНСС

Посмотрите короткий видеообзор имитатора сигналов глобальных навигационных спутниковых систем GSS7000 Spirent (Keysight), чтобы лучше оценить его функциональные возможности и определить соответствие вашим задачам. В ролике инженеры Акметрон демонстрируют внешний вид устройства, программное обеспечение для создания имитационных сценариев и работу ключевых режимов.

Видео поможет понять, как прибор имитирует сигналы навигационных систем, как управлять параметрами сценария и на что обратить внимание при интеграции в тестовую среду.

Если после просмотра останутся вопросы, наши специалисты помогут подобрать конфигурацию, проконсультируют по характеристикам и условиям поставки.
