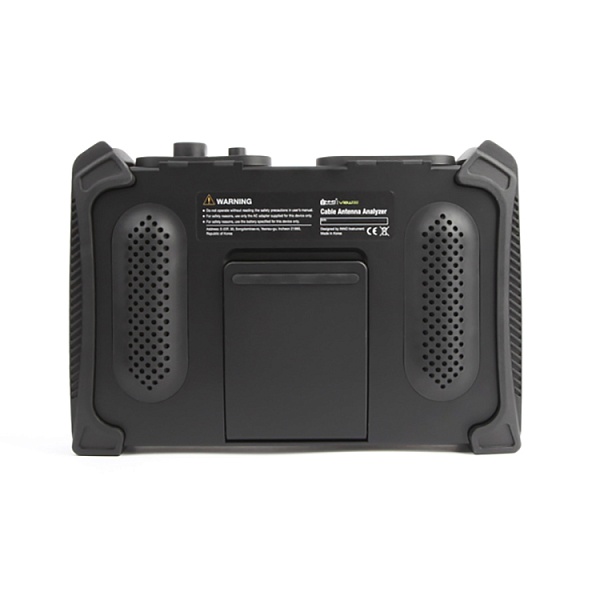

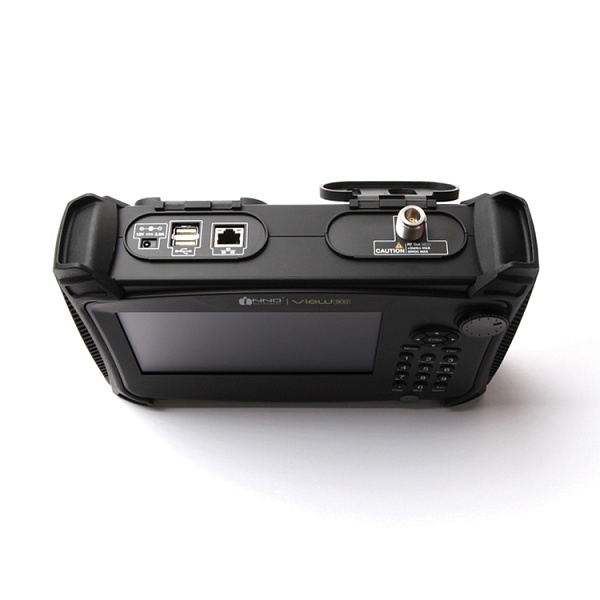

VIEW900

Анализатор кабелей и антенн с диапазоном частот от 5 МГц до 6 ГГц.
Под заказ

VIEW900 — это оборудование, которое анализирует ошибки антенны и кабеля. Используется для обслуживания беспроводной системы исходящей сигнализации с помощью антенны. Способен обнаружить проблемы как в антенне, так и в соединительных кабелях между антенной и системой. «Обратные потери» и «КСВН» для измерений антенны.

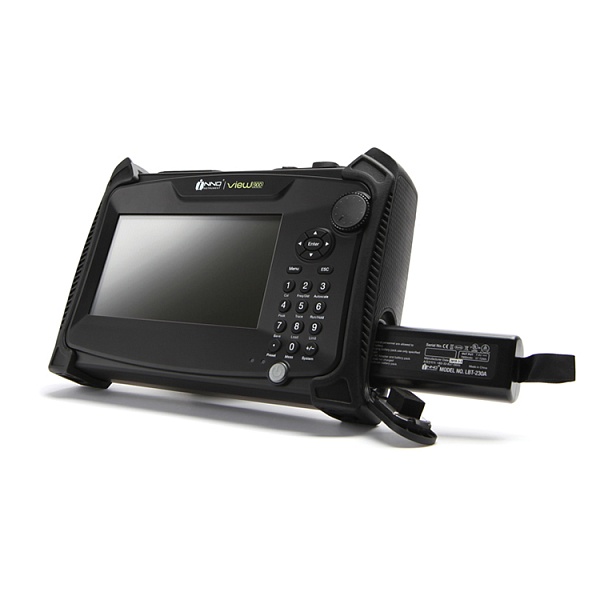

Кроме того, функции «DTF Return Loss», «DTF VSWR» и «Cable Loss» предназначены для измерения кабеля. VIEW900 доступен в диапазоне частот от 5 МГц до 6 ГГц, а «Точка трассировки» может устанавливать до 2049 точек. Полноэкранный 7-дюймовый ЖК-дисплей и съемная литий-ионная батарея 7800 мА позволят пользователю легко работать.
VIEW900 можно откалибровать с помощью «Механического калибровочного комплекта (V96)» и «Электрического калибровочного комплекта (V95)».

Функции и особенности

КСВ
КСВН (коэффициент стоячей волны по напряжению) измеряет эффективную передачу энергии, посылаемой на антенну, путем сравнения падающей волны антенны и отраженной волны. Диапазон КСВ: 1–65.


ОБРАТНЫЕ ПОТЕРИ
Возвратные потери — это отношение потерь мощности между падающей и отраженной мощностью при несоответствии антенны и радиочастотного кабеля (отображается в логарифмической шкале). Диапазон возвратных потерь: 0 ~ 60 дБ.


РАССТОЯНИЕ ДО ОШИБКИ
Расстояние до неисправности может определить место дефекта отключения и повреждения радиочастотного кабеля.


ПОТЕРИ В КАБЕЛЕ
Потери в кабеле предназначены для измерения потерь на отражение в радиочастотном кабеле (отображается в логарифмической шкале). Диапазон потерь в кабеле: от 0 до 30 дБ.

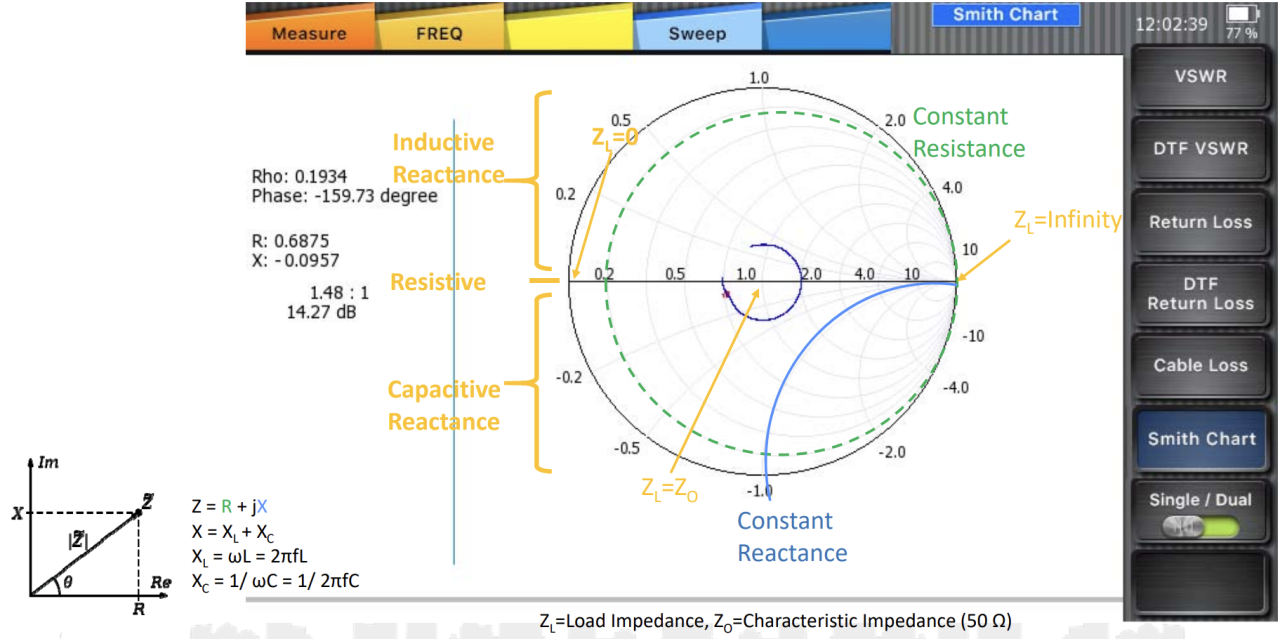

ДИАГРАММА СМИТА
Диаграмма Смита — это РЧ-инструмент для проверки состояния соответствия импеданса путем измерения импеданса системы передачи, включающей антенну и РЧ-кабели.


ИЗМЕРЕНИЕ МОЩНОСТИ
Измерение мощности ВЧ с помощью внешнего датчика мощности.
