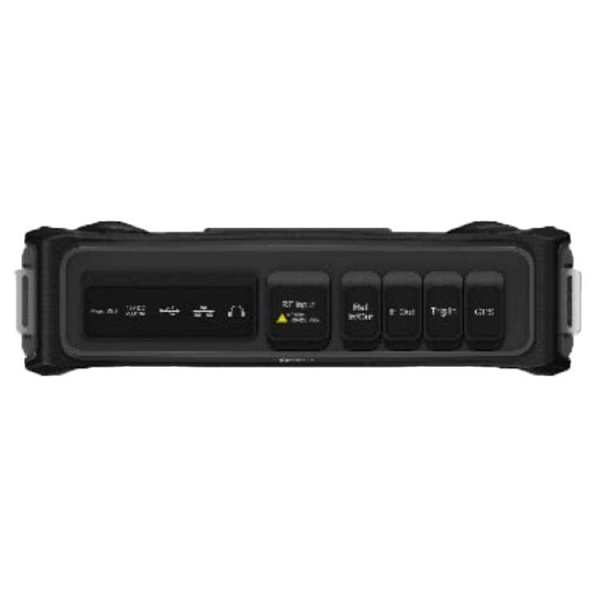

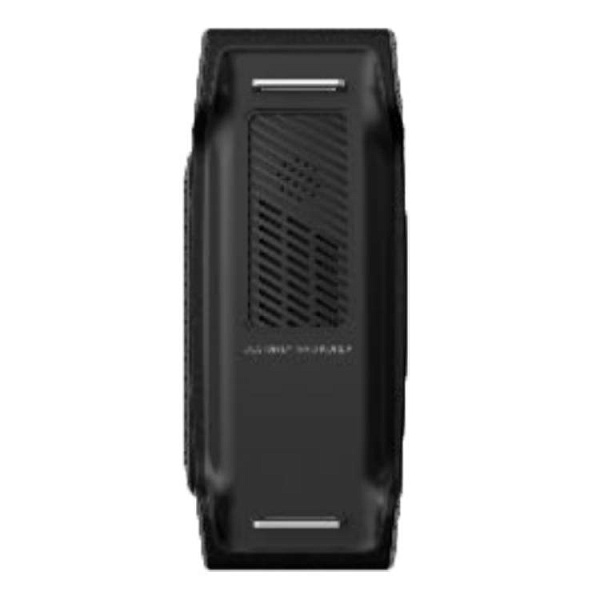

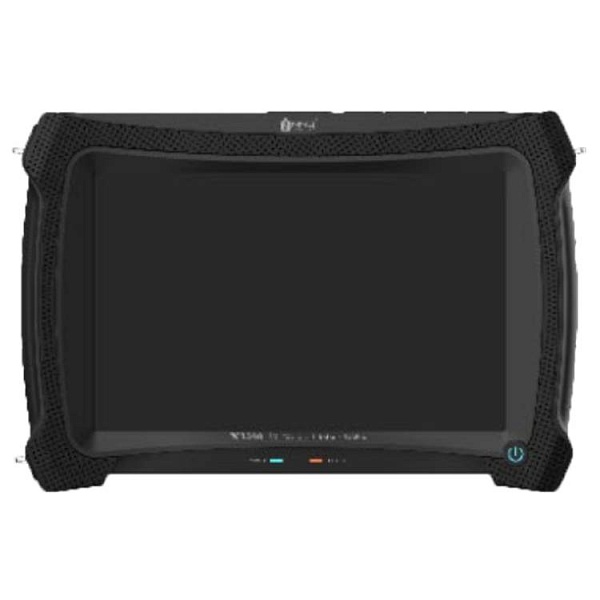

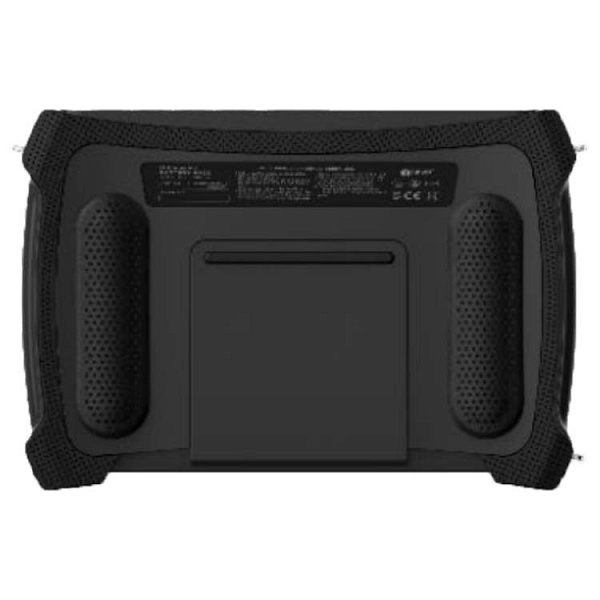

5G Smart

Анализатор спектра 5G с диапазоном частот от 9 кГц до 15 ГГц.
Под заказ

Анализаторы спектра 5G SMART поддерживают все измерения, необходимые для установки и обслуживания узлов сотовой связи 5G, с помощью около 30 различных функций анализа сигналов, включая «анализ в реальном времени на частоте 100 МГц», «анализ модуляции 5G NR» и «формирование луча».

Функции и особенности

  • Диапазон частот от 9 кГц до 15 ГГц
  • Сверхлегкий портативный анализатор спектра
  • Поддержка беспроводных измерений для анализа сигналов 5G NR и LTE
  • Оптимальная производительность для использования в полевых условиях благодаря полностью сенсорному управлению

АНАЛИЗАТОР СПЕКТРА (SWEPT SA)

  • Стандартная опция
  • Точность измерения ± 0,5 дБ (типичная)
  • Широкий динамический диапазон до -160 дБм (тип.)
  • Поддерживает мощность канала (CP), занимаемую полосу пропускания (OBW), маску излучения спектра (SEM), мощность соседнего канала (ACP) и побочные излучения передатчика.

Режим анализатора спектра

МОЩНОСТЬ КАНАЛА (CP)

  • Стандартная опция
  • Точное измерение мощности сигналов с цифровой модуляцией
  • Упрощенная настройка измерения и быстрое измерение в соответствии со стандартами беспроводной связи
  • Поддерживает предельный тест прохождения или сбоя

Измерение мощности канала

МАСКА ИЗЛУЧЕНИЯ СПЕКТРА (SEM)

  • Стандартная опция
  • Характеристика мощности передачи внутриполосных и внеполосных излучений в заданных полосах частот и при определенных смещениях относительно общей мощности несущей
  • Поддерживает маску прохождения или отказа с абсолютными или относительными ограничительными линиями.


Измерение занимаемой полосы пропускания

СИГНАЛИЗАЦИЯ (АНАЛИЗАТОР СПЕКТРА)

  • Дополнительная опция
  • Быстро обнаруживайте импульсы во временной и частотной областях, используя настройки стробирования
  • Поддержка периодического запуска, синхронизированного с GPS, для точного захвата сигнала 5G TDD для различения восходящих и нисходящих сигналов.

Окно настройки закрытой развертки с жестом пальца

АНАЛИЗАТОР СПЕКТРА В РЕАЛЬНОМ ВРЕМЕНИ (RTSA)

  • Дополнительная опция
  • Двумерное отображение, содержащее линейную трассировку, показывающую уровни мощности для каждой частоты для определенной полосы пропускания или диапазона с горизонтальной и вертикальной осью, представляющей частоту и амплитуду.
  • Обнаружение сигналов длительностью от 18,6 мкс (диапазон 100 МГц) со 100% POI с полной амплитудной точностью
  • Спектрограмма обеспечивает простой способ отслеживания изменений частоты и амплитуды сигнала во времени. Как правило, он используется для измерений, в которых время является фактором
  • Спектр послесвечения представляет собой трехмерную гистограмму, которая показывает статистическую частоту любых комбинаций частоты и уровня для каждого пикселя на дисплее («попадания» на пиксель).
  • Постоянная спектрограмма представляет собой комбинацию спектрограммы, которая представляет собой простой способ отслеживания изменений частоты и амплитуды сигнала с течением времени, а постоянная плотность включает в себя то, как часто во время измерения появлялась определенная комбинация уровня и частоты.

Просмотр спектрограммы в реальном времени


Постоянное представление плотности


Постоянное представление спектрограммы

АНАЛИЗАТОРЫ СИГНАЛОВ

  • Дополнительная опция
  • Режим анализатора сигналов является идеальным инструментом для проверки и устранения ухудшения качества сигнала.
  • Поддерживает анализ LTE/LTE-A FDD/TDD RF и анализ модуляции
  • Поддержка радиочастотного анализа 5G NR и анализа луча

5G NR Многолучевое измерение

АНАЛИЗ ЛУЧА ДЛЯ 5G NR

  • Дополнительная опция (включена в опцию анализатора сигналов 5G NR)
  • Анализ сигнала 5G NR может измерять P-SS, S-SS и декодировать идентификатор соты, которые являются ключевыми параметрами для проверки покрытия 5G.
  • Обнаружение и измерение идентификаторов лучей и отдельных уровней мощности при многолучевом и однолучевом измерении
  • Поддержка в общей сложности 8 идентификаторов лучей на одной странице, которые можно измерять одновременно

5G NR Однолучевое измерение

СКАНЕР PCI ДЛЯ 5G NR

  • Дополнительная опция (включена в опцию анализатора сигналов 5G NR)
  • Быстро сканируйте несколько идентификаторов ячеек и предоставляйте идентификатор луча, уровень сигнала отдельного луча с обнаруженным PCI.

Сканер PCI 5G NR

LTE / LTE-A FDD И TDD С ИЗМЕРЕНИЯМИ OTA

  • Дополнительная опция
  • Поддерживает радиочастотные характеристики на основе 3GPP, такие как мощность канала (CP), занимаемая полоса пропускания (OBW), маска излучения спектра (SEM) и мощность соседнего канала (ACP).
  • Демодуляция измеряет и декодирует идентификатор соты, RSRP, RSRQ, RSSI, PSS, SSS, SINR и ошибку частоты
  • Поддерживает агрегацию операторов

Измерение LTE/LTE-A SEM


Измерение созвездия LTE/LTE-A


Измерение канала управления LTE/LTE-A


Измерение агрегации несущих LTE/LTE-A

ВОЗМОЖНОСТЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЧЕРЕЗ ВЕБ-СИСТЕМУ)

  • Стандартная опция
  • Веб-интерфейс, может работать на любых устройствах без дополнительной установки программного обеспечения (кроме драйвера прибора).
  • Мониторинг текущего подключенного прибора
  • Дистанционное управление инструментом

Удаленное веб-управление

ВСТРОЕННЫЙ GPS

  • Стандартная опция
  • Встроенный приемник GPS обеспечивает измерение времени, широты, долготы и внешнего эталона для повышения точности частоты.

ПОДДЕРЖКА USB-КЛАВИАТУРЫ И МЫШИ

  • Стандартная опция
  • Анализаторы спектра серии 5G поддерживают использование USB-клавиатур и мышей для упрощения ввода текста.
