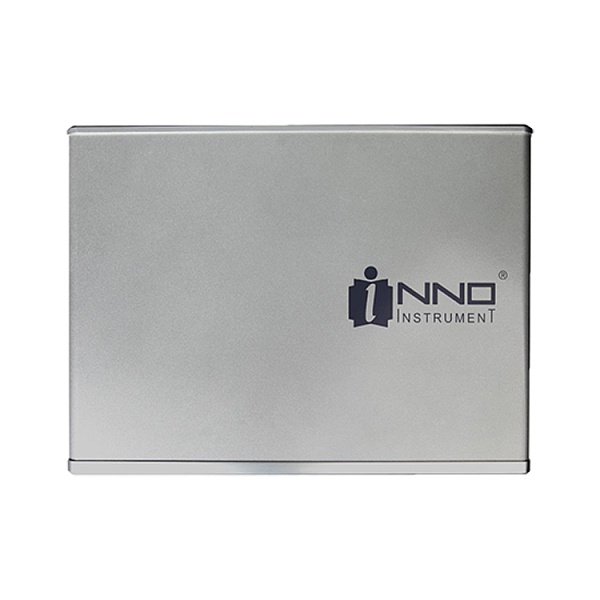

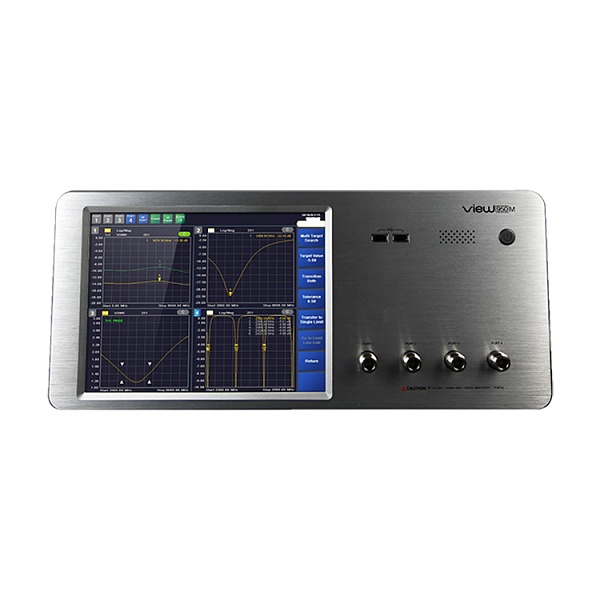

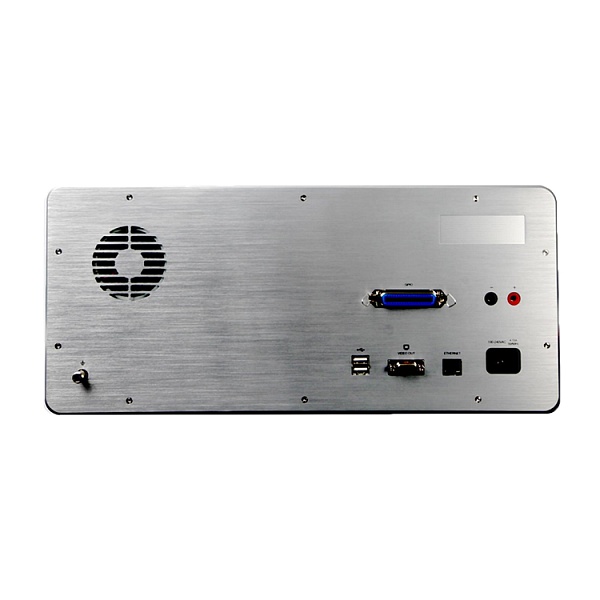

VIEW950M INNO Instrument Кабельный тестер
Он также обеспечивает надежный и эффективный анализ радиочастотной сети, предлагая несколько функций — автоматический выбор нескольких целей, быстрый поиск контрольных точек, гибкую конфигурацию для измерения, удобную настройку одного предела и функции редактирования.
Функции и особенности кабельного тестера View950M INNO Instrument:
- Автоматическое определение частоты, которая соответствует заданному пользователем значению КСВ
- Быстрый поиск контрольных точек
- Удобная настройка и редактирование лимита тестирования
- Гибкая конфигурация для соответствия измерениям
| Технические характеристики | |
|---|---|
| Диапазон частот | 5 МГц ~ 6 ГГц |
| Количество тестовых портов | 4-портовый (VIEW950M) |
| 4 порта (VIEW950ME) | |
| Измерения | КСВН, обратные потери (S11, S22) |
| Разрешение по частоте | 10 кГц |
| Диапазон КСВ | 1~ 65 |
| Диапазон возвратных потерь | +60 ~ -60 дБ |
| Разрешение | 0,01 дБ |
| Максимальный входной уровень | +25дБм |
| Выходная ВЧ мощность | -4дБм |
| Тестовый порт | Тип-N(f),50 Ом |
| Порт КСВН | < 1,5 |
| Точка данных | 251 501 1001, 2001 г. |
| Маркер | Макс. 6 (многоцелевой поиск и поиск пиков/долин) |
| Скорость сканирования | 0,6 мс/точка (одновременное сканирование 4 портов) |
| SCPI | Команды SCPIДоступны |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
