2-слотовое шасси СН-02 AXIe-1 PC: Компактное решение для измерительных систем.
2-слотовое шасси СН-02 AXIe-1 PC: Компактное решение для измерительных систем.

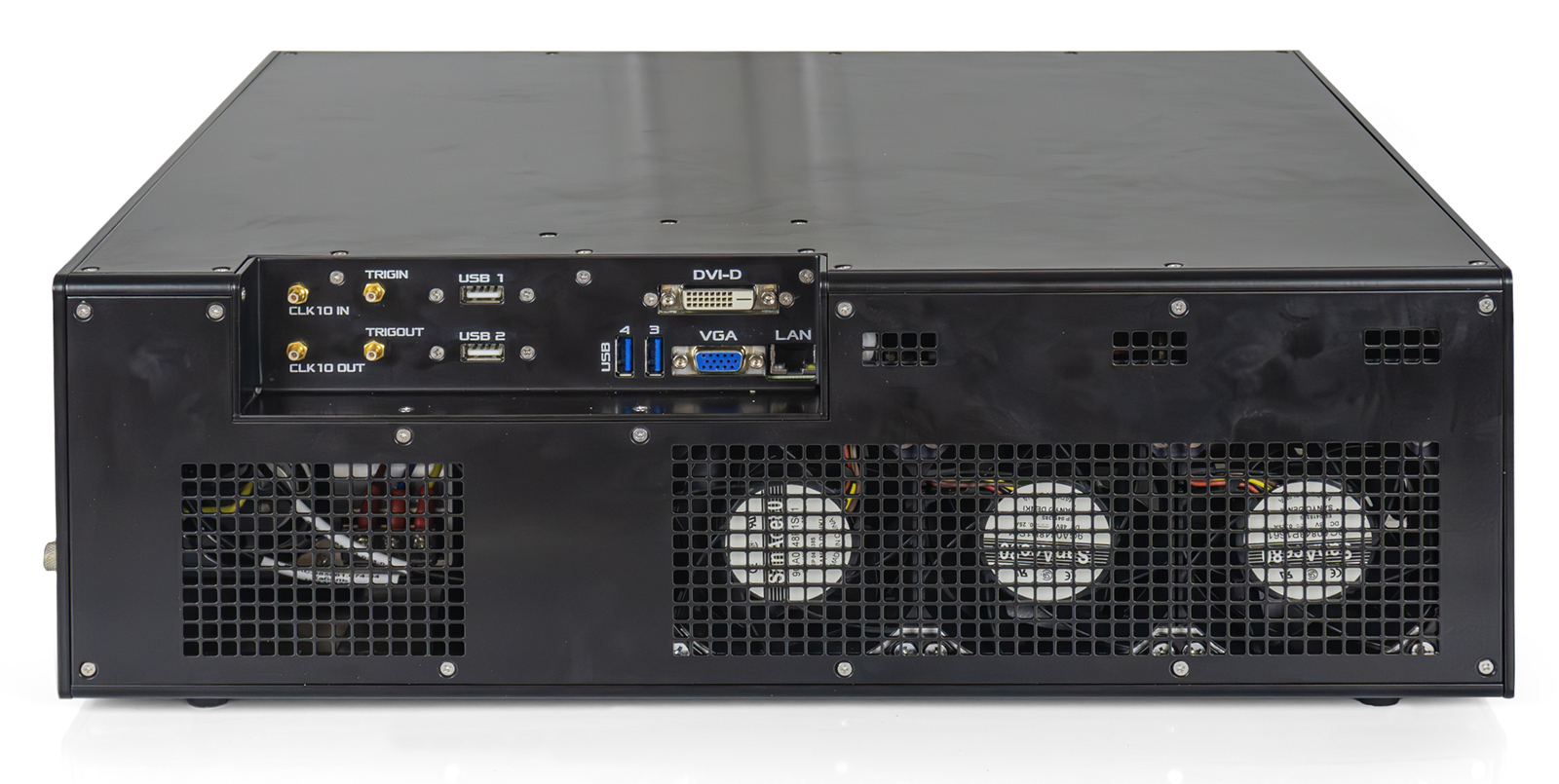

Шасси СН-02 AXIe-1 PC — это компактное и эффективное решение для создания информационных измерительных систем на основе магистрали AXIe-1. Предназначено для использования в качестве носителя двух инструментальных модулей стандарта AXIe-0 или AXIe-1. Шасси идеально подходит для тестирования микроэлектронных устройств, а также для задач приема и передачи данных.
Ключевые особенности:
- Совместимость с AXIe: Поддержка инструментальных модулей стандартов AXIe-0 и AXIe-1.
- Встроенный компьютер: Встроенная процессорная плата реализует функции системного блока компьютера и интегрированные функции системного модуля.
- Комплексная поддержка модулей: Обеспечение модулей электропитанием, информационной связью (PCIe и Ethernet) и синхронизацией.
- Система синхронизации: Встроенная система синхронизации AXIe модулей с возможностью коммутации и формирования триггерных событий, а также выбора источника опорных частот.
- Web-интерфейс управления: Удобный Web-интерфейс для управления и мониторинга состояния шасси и модулей.
- Эффективное охлаждение: Вентиляторы обеспечивают оптимальное охлаждение модулей, режимы работы управляются через Web-интерфейс.
Преимущества:
- Компактность: Небольшие размеры позволяют использовать шасси в условиях ограниченного пространства.
- Универсальность: Подходит для широкого спектра задач, включая тестирование микроэлектроники, прием и передачу данных.
- Простота управления: Web-интерфейс обеспечивает удобный доступ к настройкам и мониторингу системы.
| Характеристика | Значение |
|---|---|
| Количество слотов | 2 |
| Поддерживаемые стандарты модулей | AXIe-0, AXIe-1 |
| Встроенная ПЭВМ | Да |
| Интерфейс для каждого слота | PCIe, Ethernet, AXIe-1 Local Bus |
| Максимальная пропускная способность на модуль (двунаправленный) | 64 Гб/с (32 Гб/с в одну сторону, 4 линии по 8 Гб/с) |
| Максимальная пропускная способность системы (двунаправленный) | 128 Гб/с (64 Гб/с в одну сторону, 8 линий по 8 Гб/с) |
| Электропитание | 220 В переменного напряжения |
| Встроенный источник питания | -48 В мощностью 700 Вт (до 350 Вт/слот) |
| Потребляемая мощность шасси (с установленными модулями) | 1000 Вт |
| Электрическое сопротивление изоляции (сеть/корпус) | Не менее 20 МОм |
| Электрическая изоляция (сеть/корпус) | Выдерживает 1500 В среднеквадратического значения переменного тока частотой 50 Гц |
| Электрическое сопротивление между контактом заземления и корпусом | Не более 0,5 Ом |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
