CH-10 Информтест Шасси PXIe

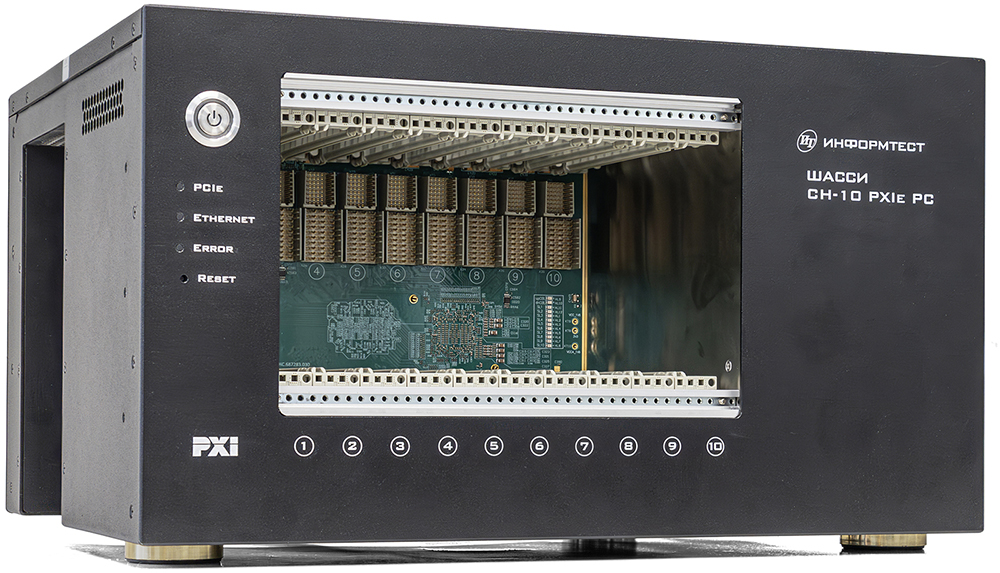

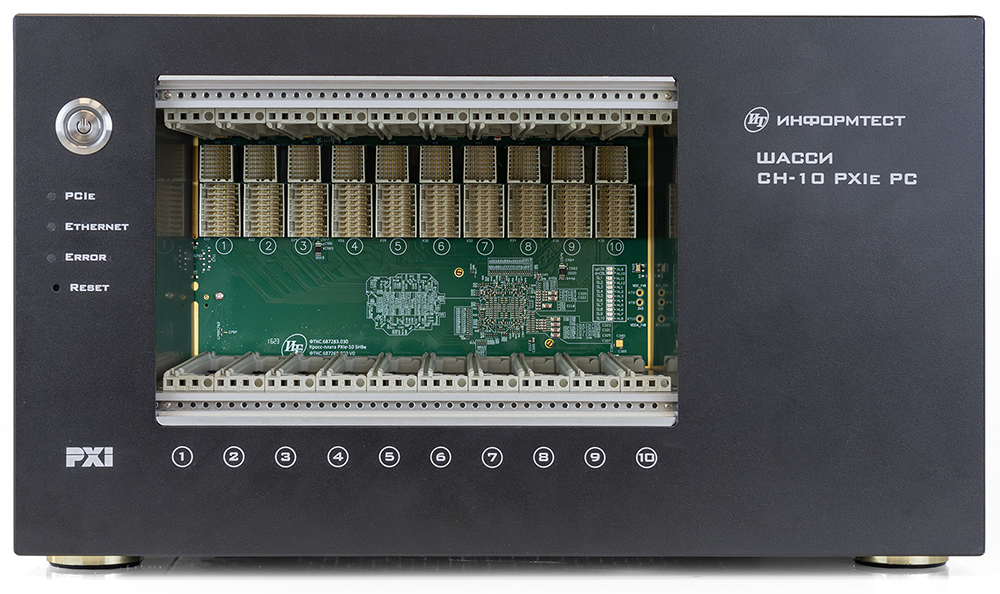

Шасси СН-10 PXIe PC – это высокопроизводительное решение для создания многофункциональных систем сбора и обработки данных, а также систем контроля и регулировки радиоэлектронного оборудования. Оно позволяет установить до 10 инструментальных модулей стандарта PXIe, полностью реализуя функции System Module и System Timing Module, определенные спецификацией PXI Express. Встроенный контроллер не занимает дополнительное место для установки периферийных модулей.
Ключевые особенности:
-
10 слотов PXIe: Поддержка до 10 модулей стандарта PXIe для гибкой конфигурации системы.
-
Высокая пропускная способность: Интерфейс PCIe Gen3 обеспечивает максимальную пропускную способность до 64 Гб/с на модуль (32 Гб/с в одну сторону) и до 128 Гб/с для всей системы.
-
Встроенная система синхронизации: Коммутация триггерных событий, выбор источника опорной частоты и управление через web-интерфейс.
-
Web-интерфейс: Удобный мониторинг и управление состоянием модулей, питанием, вентиляторами и триггерными событиями. Поддержка IP-адресации (static IP, DHCP, Auto IP).
-

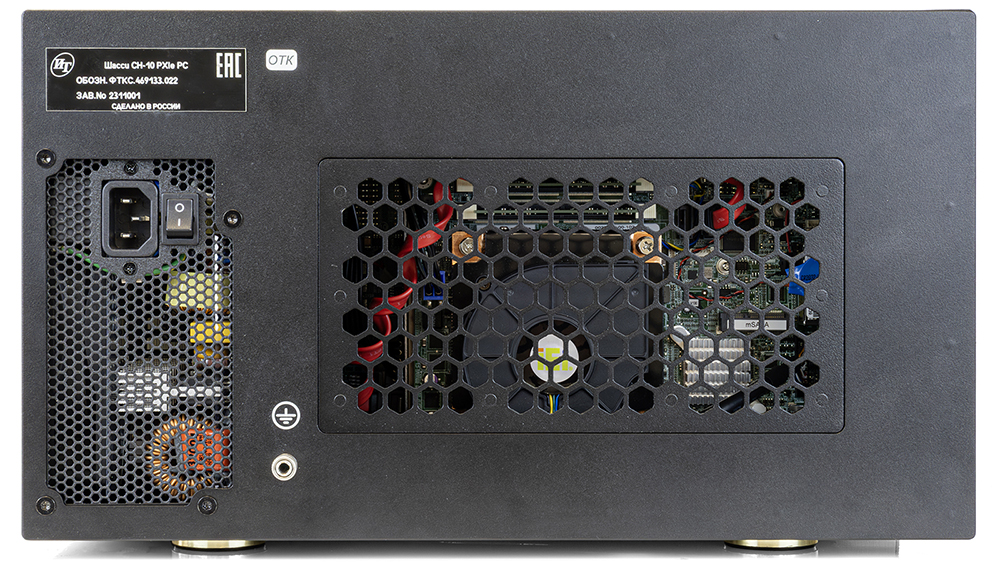

Питание: Мощность источника питания 1000 Вт, питание от сети 220 В.
-

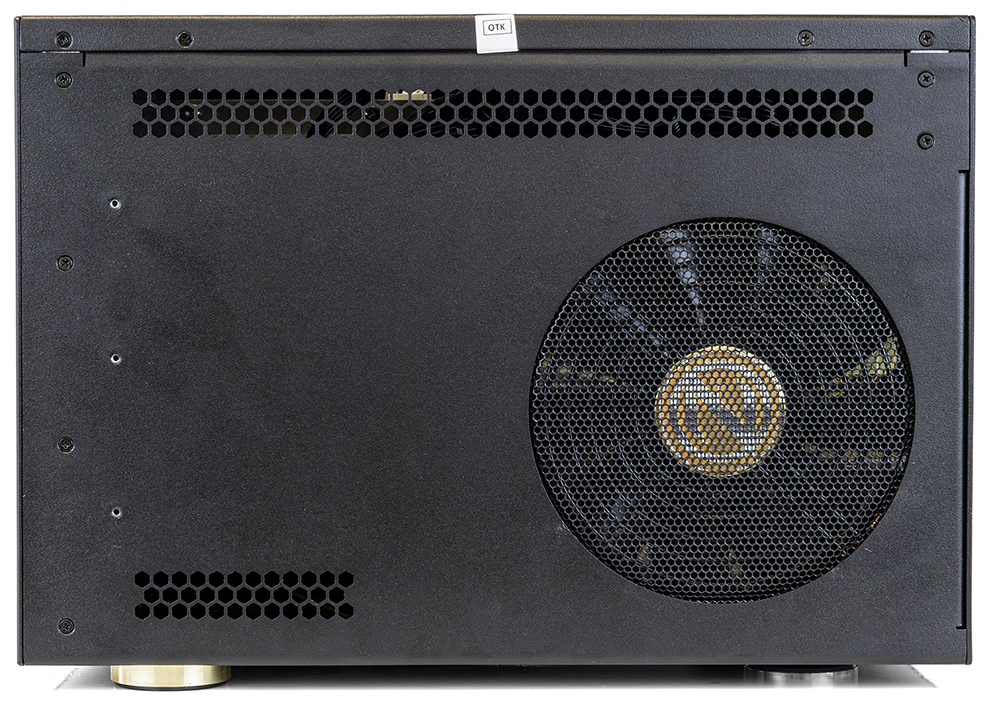

Охлаждение: Эффективная система охлаждения с управлением через web-интерфейс.

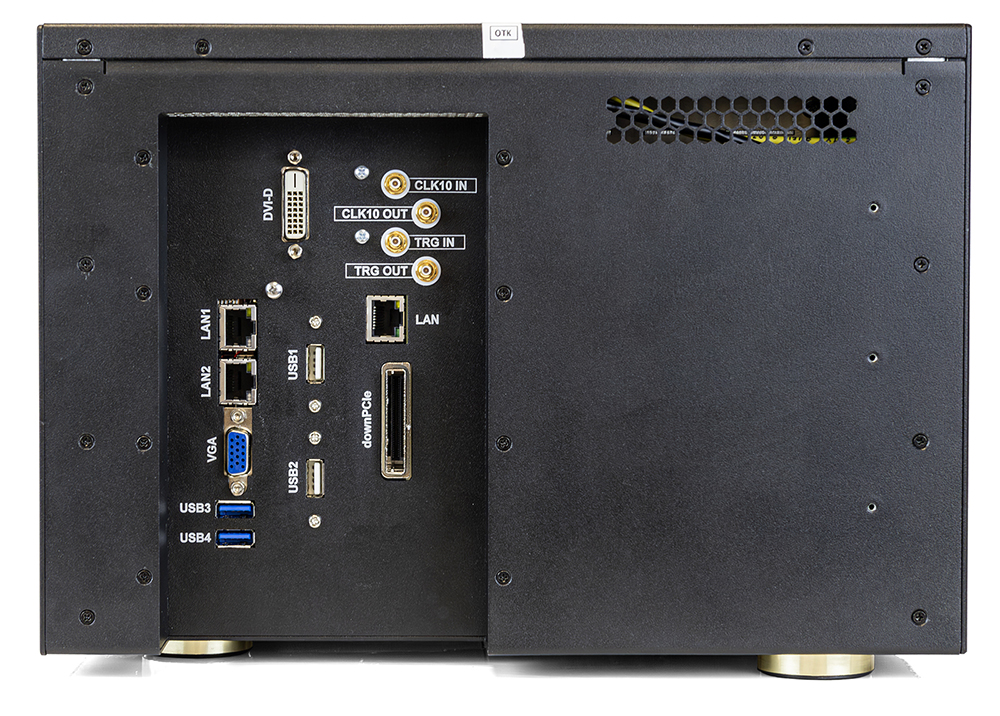

Шасси обеспечивает периферийным модулям электрическое питание (3,3 В, 5,0 В, 12,0 В), информационную связь по интерфейсу PCIe, Ethernet и синхронизацию между модулями. Интегрированная система синхронизации позволяет коммутировать триггерные события, инвертировать сигналы и регистрировать триггерные события на каждой линии. Вентиляторы шасси управляются по интерфейсу Ethernet и обеспечивают эффективное охлаждение периферийных модулей.
СН-10 PXIe PC идеально подходит для создания мощных и гибких систем в различных областях, требующих сбора, обработки и анализа данных в реальном времени.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
