СН-06 Информтест Шасси PXIe
Шасси на 6 слотов. Форм-фактор: PXIe, интерфейс: PCIe Gen3, 500 Вт, максимальная пропускная способность: 64 Гб/с. Шасси Информтест.
Шасси на 6 слотов. Форм-фактор: PXIe, интерфейс: PCIe Gen3, 500 Вт, максимальная пропускная способность: 64 Гб/с. Шасси Информтест.

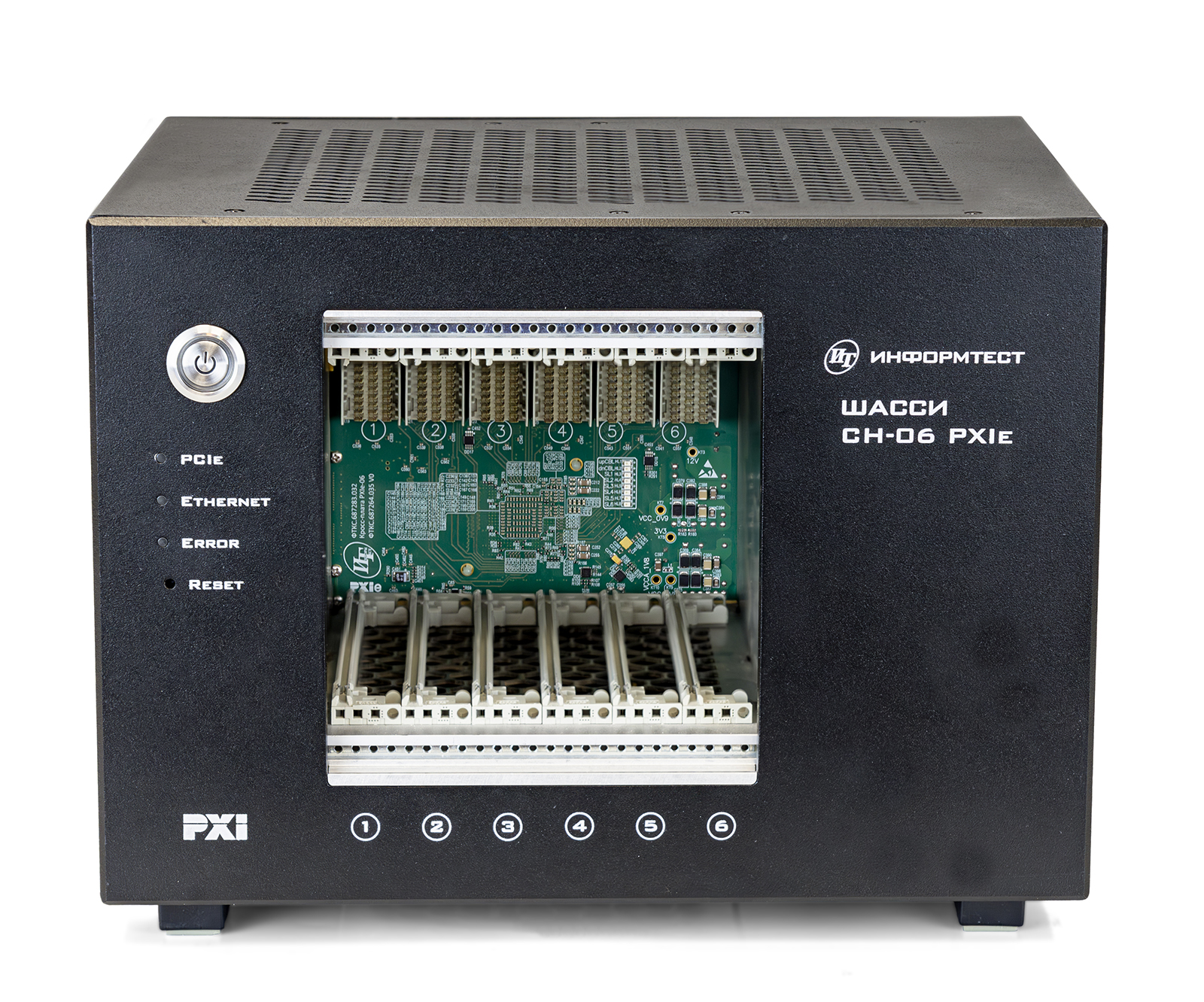

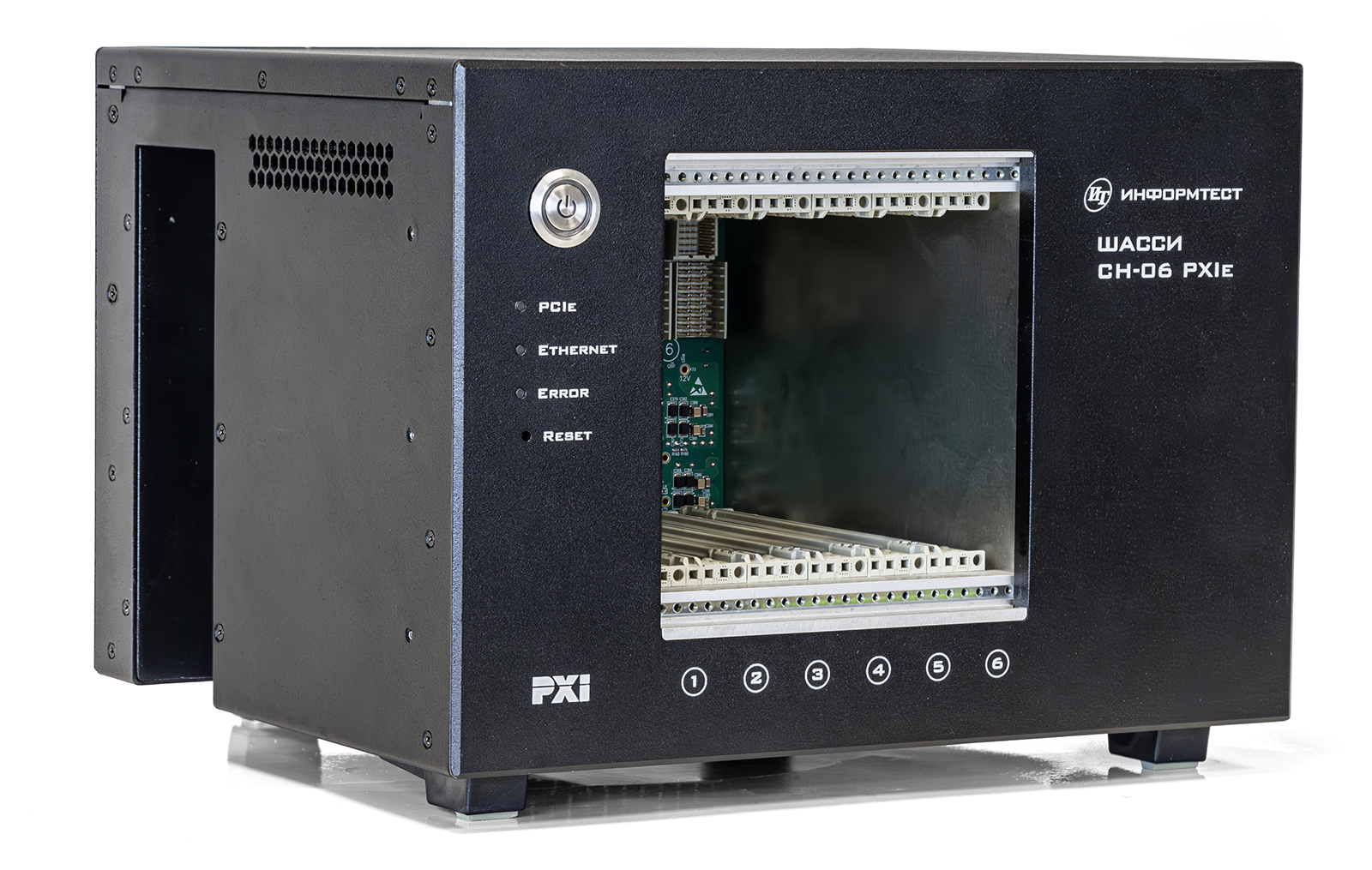

Шасси СН-6 PXIe предназначено для создания высокопроизводительных систем, способных эффективно обрабатывать большие потоки информации и контролировать радиоэлектронное оборудование.
Шасси СН-6 PXIe применяются в отраслях, где требуется высокая производительность и надежность, таких как авиакосмическая промышленность, телекоммуникации и научные исследования.
Ключевые особенности

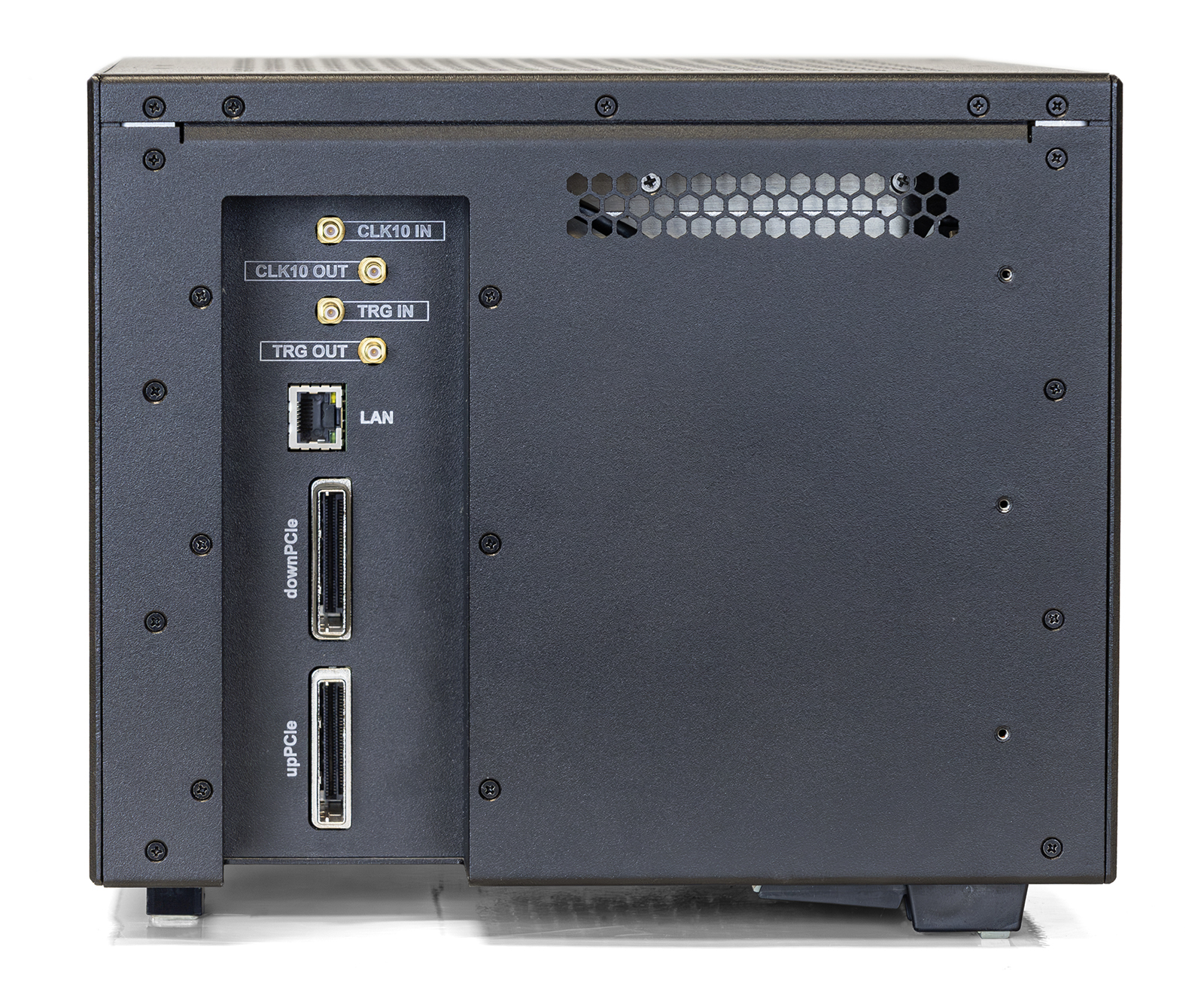

- Поддержка PCIe Gen3, наличие портов UpLink и DownLink (8 линий PCIe) для подключения внешнего оборудования ( ПЭВМ, PXI шасси, AXIe шасси) по интерфейсу кабельный PCIe х8
- Наличие встроенного системного модуля PXI шасси
- Наличие встроенного матричного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление, регистрация, формирование триггерных событий
- Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы периферийных модулей в разных шасси
- Обеспечение функционирования только PXIe периферийных модулей (отсутствие гибридных слотов и слотов PXI-1)
- «Прозрачность» для драйверов PXIe периферийных модулей (дополнительное ПО для функционирования не требуется, модули отображаются в Диспетчере устройств ПЭВМ )
- Наличие Web интерфейса для конфигурирования системы, просмотра состояния PXI модулей
Технические характеристики:
-
Тип шасси: PXIe.
-
Количество периферийных слотов: 6.
-
Подключение к ПЭВМ: Стандарт кабельный PCIe x8 (порт UpLink).
-
Подключение дополнительных шасси PXI или AXIe: Стандарт кабельный PCIe x8 (порт DownLink).
-
Интерфейс обмена данными: PCIe Gen3.
-
Максимальная пропускная способность системы: Для двунаправленных потоков — 128 Гб/с (64 Гб/с в одну сторону, 8 линий по 8 Гб/с).
-
Максимальная пропускная способность на модуль: Для двунаправленных потоков — 64 Гб/с (32 Гб/с в одну сторону, 4 линии по 8 Гб/с).
-
Встроенный контроллер: Реализует функцию системного модуля PXI шасси, не занимая дополнительного места для установки периферийных модулей.
-
Система синхронизации: Встроенная система синхронизации PXIe модулей.
-
Триггерные события: Встроенный матричный коммутатор триггерных событий с возможностью ретрансляции сигналов на/от внешнего оборудования.
-
Источник опорной частоты: Внутренний или внешний для обеспечения синхронной работы модулей.
-
Тип модулей: Обеспечивает функционирование только PXIe периферийных модулей (отсутствие гибридных слотов и слотов PXI-1).
-
Прозрачность для драйверов: Не требуется дополнительное ПО для функционирования PXIe модулей.
-
Управление через Web-интерфейс: Позволяет конфигурировать систему и просматривать состояние PXI модулей.
-

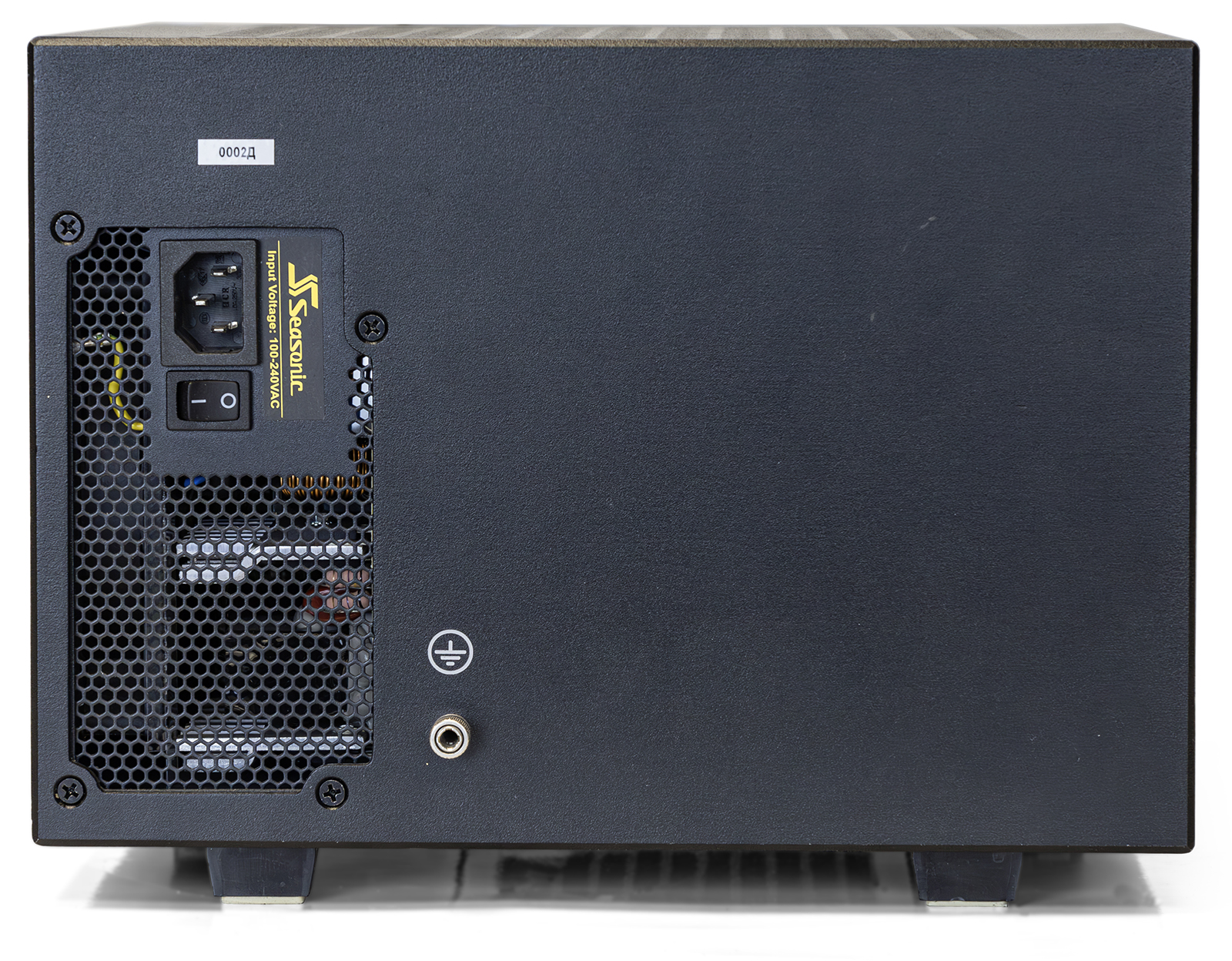

Электропитание: 220 В переменного напряжения.
-
Мощность источника питания: 420 Вт.
-
Максимальная мощность на слот: 70 Вт.
-
Габариты: 285 х 215 х 250 мм.
-
Масса: 8,5 кг.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
