CH-03 Информтест Шасси PXIe
3-слотовое шасси форм-фактора PXIe PC, интерфейс PCIe Gen3, 261 Вт, Максимальная пропускная способность
64 Гб/с. Шасси Информтест.
3-слотовое шасси форм-фактора PXIe PC, интерфейс PCIe Gen3, 261 Вт, Максимальная пропускная способность
64 Гб/с. Шасси Информтест.

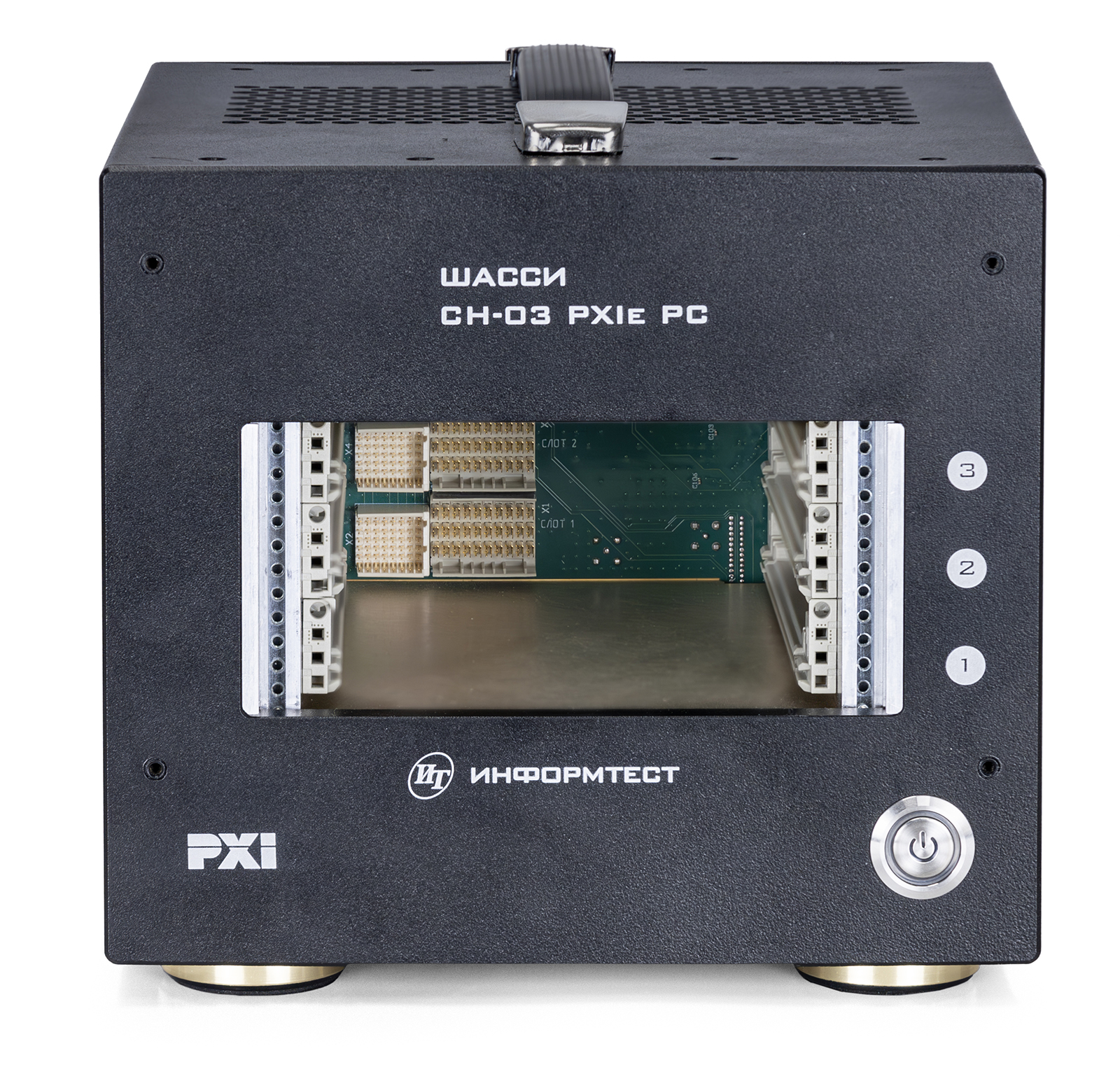

Шасси СН-03 PXIe PC предназначено для создания высокопроизводительных систем сбора и обработки данных, а также систем контроля и регулировки радиоэлектронного оборудования. Оно позволяет устанавливать до 3 инструментальных модулей стандарта PXIe и полностью реализует функции встроенного System Module и System Timing Module.
Ключевые характеристики:
- Количество слотов: Шасси имеет 3 слота для установки PXIe модулей.
- Обмен потоков информации: Использует интерфейс PCIe Gen3 для высокоскоростного обмена данными.
- Максимальная пропускная способность: На каждый модуль — 64 Гб/с (32 Гб/с в одну сторону, 4 линии по 8 Гб/с). Для взаимодействия со встроенным компьютером — 128 Гб/с (64 Гб/с в одну сторону, 8 линий по 8 Гб/с).
- Электропитание: Шасси питается от сети 220 В переменного напряжения с мощностью источника питания 261 Вт.
- Потребляемая мощность: При полной загрузке модулями достигает 350 Вт.
- Электрические характеристики: Электрическое сопротивление между защитным заземлением и металлическими частями — не более 0,5 Ом. Электрическая изоляция цепей сетевого питания относительно корпуса выдерживает испытательное напряжение 1500 В и имеет сопротивление не менее 20 МОм.

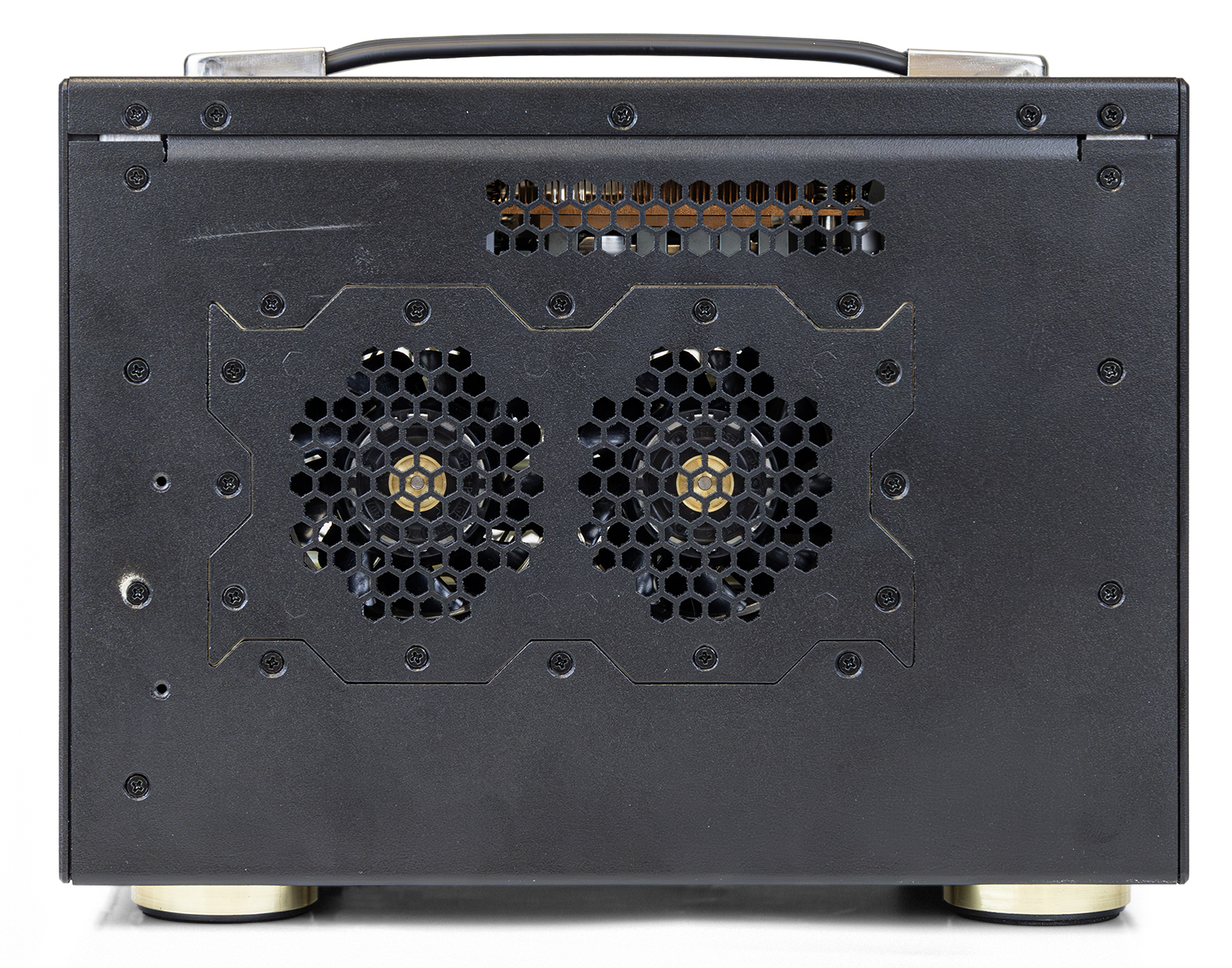

Вентиляторы и охлаждение
- Блок вентиляторов: Обеспечивает охлаждение периферийных модулей.
- Управление вентиляторами: Режимы работы вентиляторов определяются датчиками температуры и управляются по интерфейсу Ethernet через web-интерфейс.
Сетевые возможности
- Поддержка IP адресации: Включает static IP, DHCP и Auto IP.

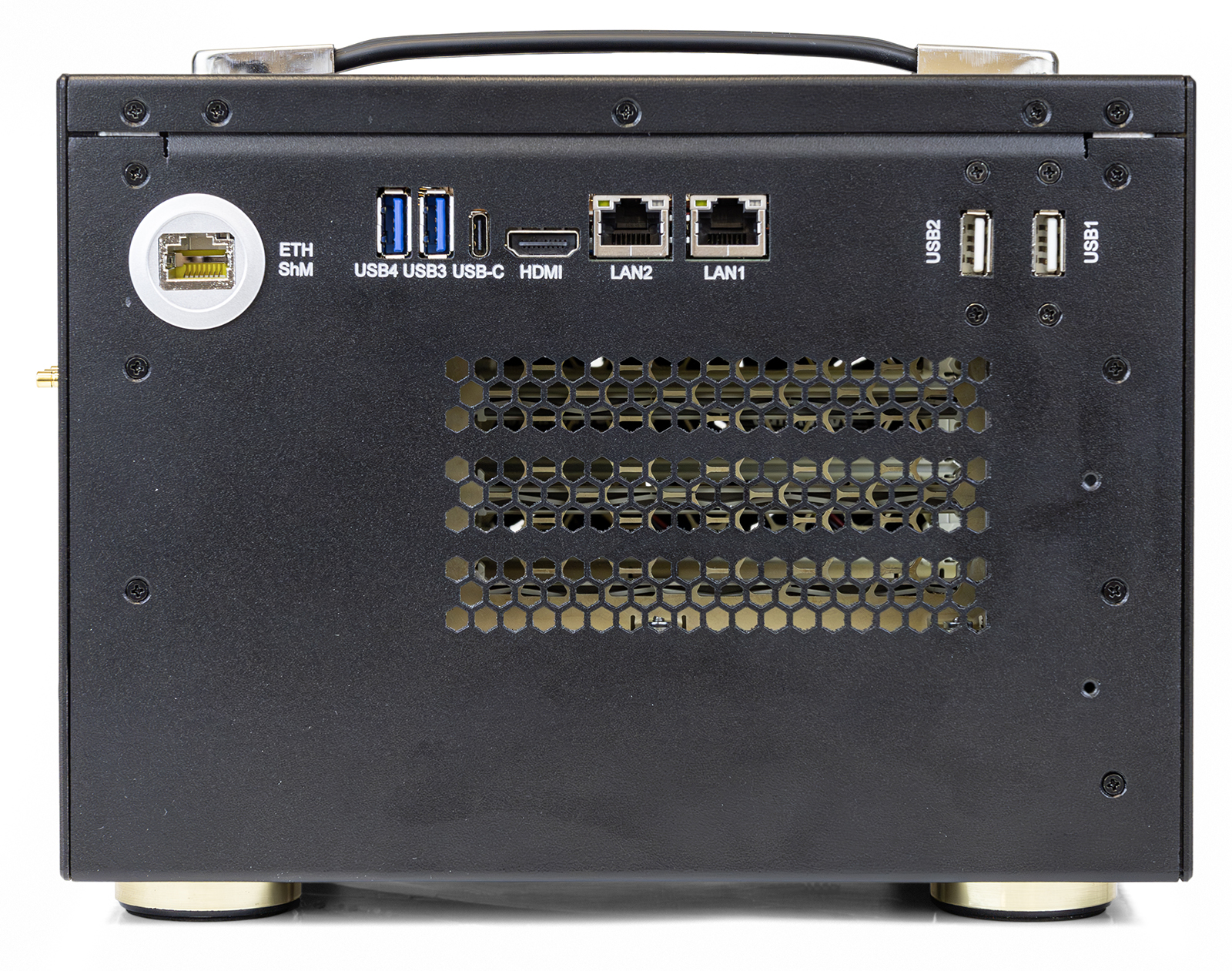

- Физический интерфейс: Ethernet с поддержкой режима Auto MDIX, тип разъема RJ45.
Эти характеристики позволяют шасси СН-03 PXIe PC эффективно работать в высокопроизводительных системах сбора и обработки данных, обеспечивая надежное электропитание, охлаждение и сетевое взаимодействие.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
