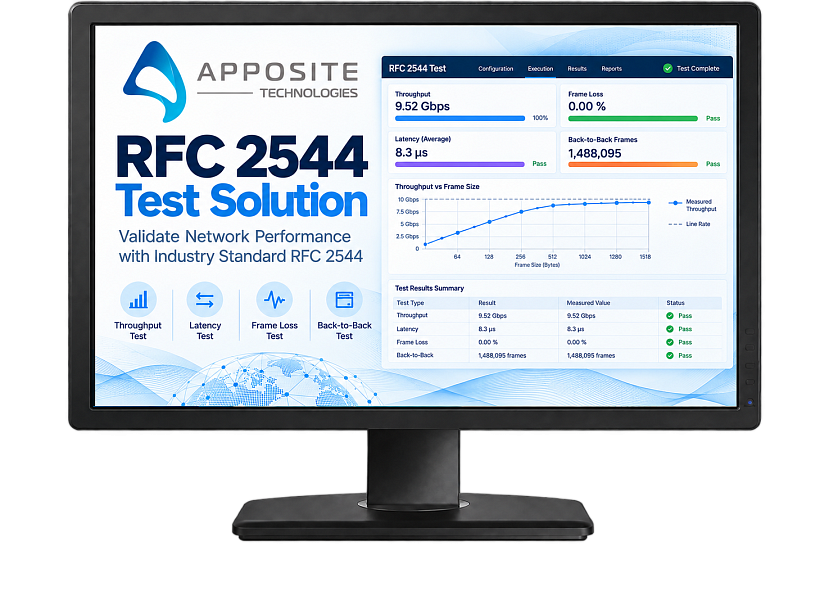

Apposite RFC 2544 Test Solution — программное решение для стандартизированного тестирования производительности сетевых устройств

Apposite RFC 2544 Test Solution предназначено для стандартизированного тестирования производительности сетевых устройств по RFC 2544. Решение измеряет пропускную способность, задержку, потери кадров и обработку back-to-back-трафика, поддерживает IPv4/IPv6, до 1 000 000 эмулируемых клиентов, до 8 портов на тест, двунаправленное тестирование, отчётность и автоматизацию через REST API.

Тип:Программный модуль Netropy Traffic Generation для автоматизированного тестирования производительности Ethernet/IP-устройств по методике RFC 2544

Поддерживаемые платформы:Netropy 10G2, Netropy 10G4 и виртуальные машины

Тесты RFC 2544:Throughput, Latency, Frame Loss, Back-to-Back Frames

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Поддерживаемые платформы:Netropy 10G2, Netropy 10G4 и виртуальные машины

Тесты RFC 2544:Throughput, Latency, Frame Loss, Back-to-Back Frames

Модели

Apposite RFC 2544 Test Solution — решение для тестирования производительности сетевых устройств

Apposite RFC 2544 Test Solution — решение для тестирования производительности сетевых устройств по RFC 2544

Apposite RFC 2544 Test Solution — приложение семейства Netropy Traffic Generation для оценки производительности пересылки пакетов сетевыми устройствами по методике RFC 2544. Решение выполняет стандартизированные тесты производительности и формирует результаты, предназначенные для сравнения характеристик различных устройств и конфигураций.

В официальных материалах Apposite решение применяется для измерения пропускной способности, задержки, потери кадров и способности устройства обрабатывать последовательности кадров back-to-back. Тестирование настраивается через современный браузерный GUI с пошаговыми мастерами; для автоматизации доступен RESTful API.

Назначение

RFC 2544 представляет собой методику benchmark-тестирования сетевых устройств. Apposite указывает, что решение предназначено для оценки packet forwarding performance широкого диапазона сетевых устройств и получения определённых, однозначных результатов, позволяющих сравнивать производительность устройств.

Также в datasheet прямо указано использование тестирования для оценки влияния изменений прошивки, системной архитектуры, патчей безопасности и новых приложений, чтобы выявлять узкие места и деградацию производительности.

Подтесты RFC 2544

•Пропускная способность (Throughput). Определяется максимальная пропускная способность, достижимая без потери пакетов. Автоматический value-seeking тест выполняется для нескольких размеров кадров и постепенно снижает нагрузку до момента, когда наблюдается нулевая потеря пакетов.

•Задержка (Latency). Измеряется время прохождения пакета от источника к назначению, например от клиента к серверу или от тестового оборудования к DUT. RFC 2544 измеряет задержку посредством timestamping тестового кадра, его передачи через сеть и проверки временной метки при приёме.

•Потеря кадров (Frame Loss). Определяется доля кадров, успешно переданных источником, но не принятых в точке назначения. В User Guide описан запуск с выбранным размером кадра на 100% line rate в течение заданного интервала с последующим снижением нагрузки шагами по 10% и повторением для других размеров кадров.

•Кадры Back-to-Back. Тест характеризует способность DUT обрабатывать последовательные кадры без промежутков, то есть его buffering capability. Измеряется количество кадров в наиболее длинном burst, который DUT способен обработать без потери пакетов.

Различия между официальными материалами Apposite. Product page и datasheet RFC 2544 выделяют четыре подтеста решения: Throughput, Latency, Frame Loss и Back-to-Back. User Guide v2.0 в теоретическом разделе перечисляет шесть подтестов стандарта RFC 2544 — дополнительно System Reset и System Recovery. При этом в разделе конфигурации тестов User Guide v2.0 показаны три доступных флажка: Throughput Test, Latency and Jitter Test и Frame Loss Rate Test.

Основные функции

•Эмуляция до 1 000 000 клиентов. Решение позволяет задавать диапазоны MAC- или IP-адресов для эмулируемых конечных точек.

•IPv4 и IPv6. Для тестового трафика можно выбирать IPv4 или IPv6.

•Размеры пакетов. В product page и datasheet указан выбор размеров от 64 до 1518 «Bites» — именно такое написание используется в источнике; можно выбирать один, несколько или все доступные размеры.

•Пользовательский размер пакета. User Guide v2.0 отдельно описывает ручной ввод Tx Custom Packet Size в диапазоне от 64 до 9238.

•Измерение задержки при различных параметрах трафика. Задержка может измеряться при разных frame rates и размерах пакетов.

•Настраиваемая длительность этапов и итераций. Пользователь задаёт продолжительность итерации и количество повторов теста.

•Двунаправленное тестирование. Поддерживаются направления East-to-West, West-to-East либо оба направления.

•До 8 портов на один тест. Product page и datasheet указывают поддержку до восьми портов на тест в двунаправленном режиме.

•Выбор подтестов. Product page указывает возможность запускать один подтест или все четыре одновременно; при этом набор элементов GUI в User Guide v2.0 описан отдельно выше.

•График packets per second в реальном времени. Результаты можно наблюдать во время выполнения теста.

•Offline Analyzer. После завершения теста доступны графики и офлайн-анализ собранных результатов.

•24-часовой журнал. В официальном datasheet среди возможностей указаны 24 hour log и offline analyzer.

•Настраиваемая отчётность. Решение формирует comprehensive, customizable reporting и сохраняет тестовые отчёты.

•Браузерный интерфейс и пошаговая настройка. Конфигурация выполняется через web-based GUI с wizard-driven test setup.

•RESTful API. Поддерживается автоматизация тестирования через RESTful API.

Процесс конфигурации теста

User Guide v2.0 описывает следующий рабочий процесс настройки и проведения RFC 2544:

1.Открыть GUI. Подключиться к Netropy Traffic Generation по назначенному IP/hostname и войти под учётной записью пользователя.

2.Зарезервировать порты. Выбрать количество портов, необходимое для теста.

3.Создать Test Bed. Задать имя и выбрать RFC 2544 для нового тестового стенда.

4.Добавить порты. Добавить в тест необходимые зарезервированные порты.

5.Настроить трафик. Задать параметры передатчика и приёмника.

6.Настроить тест. Выбрать необходимые типы испытаний и параметры каждого теста.

7.Настроить Protocol Segment. Изменить параметры протокольного сегмента и потоков.

8.Проверить Summary. Просмотреть итоговую конфигурацию Test Bed.

9.Запустить тест. Начать сбор данных кнопкой Start Test.

10.Оценить результаты и журналы. Просмотреть графики и статистику, скачать журналы и отчёты.

11.Изменить конфигурацию при необходимости. После первого запуска можно корректировать параметры на том же Test Bed и повторять испытания.

Порты и Test Bed

Порты могут находиться в состоянии release или reserve. Резервирование закрепляет порт за пользователем и не позволяет другим пользователям управлять этим же портом. Для создания Test Bed необходимые порты сначала должны быть зарезервированы.

Test Bed представляет собой платформу для конфигурации моделируемой системы. В нём задаются необходимые hosts, data streams и параметры теста. При создании выбирается тип RFC 2544 и задаётся имя теста; в User Guide v2.0 указано ограничение имени Test Bed до 15 символов.

Меню Port Reservation позволяет добавлять и удалять порты, настраивать multi-site configuration и просматривать активные порты, их link state, MAC address, IP address, reservation и feature.

Конфигурация передатчика и приёмника

Параметр	Передатчик	Приёмник
Port	По умолчанию Port 0; можно выбрать доступный порт из списка.	По умолчанию Port 1; можно выбрать доступный порт из списка.
Port Speed	По умолчанию AUTO NEGO X Gbps; X зависит от используемого transceiver. В User Guide v2.0 указано, что этот параметр в текущей реализации изменить нельзя.	Та же логика AUTO NEGO X Gbps; значение определяется используемым transceiver и в описанной версии не изменяется вручную.
IP	Transmitter IP по умолчанию 10.0.0.2.	Receiver IP по умолчанию 20.0.0.2.
MAC	Transmitter MAC задаётся автоматически по умолчанию и может быть изменён вручную.	Receiver MAC задаётся автоматически по умолчанию и может быть изменён вручную.
Destination MAC	Destination MAC уже задан по умолчанию; пользователь может ввести требуемый аппаратный адрес.	Destination MAC также может быть изменён вручную.
External Gateway	По умолчанию отключён. При включении появляется поле Gateway IP.	По умолчанию отключён. При включении появляется поле Gateway IP.
Clients	Количество hosts связано с CIDR, заданным в Client IP. Количество клиентов можно уменьшить относительно доступного количества адресов в выбранной подсети.	Отдельное поле Clients в перечне параметров Receiver Configuration не указано.

Конфигурация тестов

В разделе Test Configuration User Guide v2.0 показаны следующие selectable tests:

•Throughput Test

•Latency and Jitter Test

•Frame Loss Rate Test

После выбора теста становится доступно меню его параметров.

Параметр	Описание
Tx Custom Packet Size	По умолчанию выключен. После включения допускает ручной ввод размера пакета от 64 до 9238.
Tx Packet Size	Если пользовательский размер не задан, можно выбрать один или несколько размеров из списка.
Number of Iterations	Числовой параметр, определяющий, сколько раз будет выполнен тест.
Iteration Duration (sec)	Продолжительность каждой итерации в секундах.
Bandwidth Order	Ascending запускает тест с изменением нагрузки от 1% к 100%; Descending — от 100% к 1%.

Для Throughput Test и Frame Loss Test User Guide v2.0 указывает, что Iteration Duration не должна быть меньше 10 секунд. Для Latency and Jitter Test Number of Iterations и Iteration Duration должны быть установлены как минимум в 10.

Protocol Segment и потоки

Меню Protocol Segment предоставляет детальный обзор протокольных streams, связанных с тестом, и позволяет добавлять, настраивать или удалять streams.

•Добавление потока. Пользователь задаёт имя и выбирает требуемый stream из выпадающего меню.

•Настройка потока. После добавления для каждого stream можно изменить traffic rate configuration.

•Summary. Перед запуском отображаются сводные параметры конфигурации передатчика и приёмника.

Статистика и анализ результатов

Netropy Traffic Generation RFC 2544 предоставляет три группы результатов: Aggregate Statistics, Test Statistics и Offline Analyzer. Все они доступны в окне Statistics GUI.

Aggregate Statistics

•Statistics Table. Табличное представление данных, собранных во время теста; отображаемые поля можно включать и отключать.

•Client Statistics и Server Statistics. Отдельные представления статистики для клиентской и серверной сторон.

•Throughput Graph. График пропускной способности в Гбит/с.

•Packets/Second Graph. График скорости пакетов в Mpps.

•Latency Graph. График задержки в миллисекундах.

•Ascending / Descending. Графики могут отображаться с порядком от 1% к 100% либо от 100% к 1%.

Test Statistics

•Throughput Test Graph. Два графика — East-to-West и West-to-East.

•Latency and Jitter Test Graph. Четыре графика: по направлениям East-to-West и West-to-East для Latency и Jitter. Графики задержки содержат Min Latency, Max Latency и Avg Latency.

•Frame Loss Rate Test Graph. Два графика по двум направлениям. User Guide v2.0 перечисляет уровни bandwidth 100%, 90%, 80%, 70%, 60%, 50%, 40%, 30%, 20%, 10% и 1%.

Offline Analyzer

Offline Analyzer предоставляет графики:

•Packets/Second;

•Throughput;

•Latency.

Каждый график можно отдельно скачать в PDF, JPG, SVG или PNG. Данные графика также можно сохранить как CSV, JSON или XSLX — именно такое расширение указано в User Guide v2.0. Предусмотрена печать графиков и встроенная функция аннотирования с добавлением фигур и текста; аннотированные графики также можно сохранять в PNG, JPG, SVG или PDF.

Определения статистических показателей

Показатель	Определение в User Guide v2.0
Port	Номер порта, для которого отображается статистика.
TxPkts	Количество пакетов, переданных через порт за последний интервал 1 секунда.
RXPkts	Количество пакетов, принятых через порт за последний интервал 1 секунда.
TX (Gbps)	Скорость передачи на порту в Гбит/с за последний интервал 1 секунда.
RX (Gbps)	Скорость приёма на порту в Гбит/с за последний интервал 1 секунда.
Latency (ms)	Время между передачей пакета с Source port и его приёмом на Destination port; рассчитывается как среднее для всех пакетов, принятых за последний 1-секундный интервал.
Drop	Общее число пакетов, потерянных на порту с момента запуска теста. В User Guide указано, что счётчик Drop обновляется только при остановке теста.
TxTotalPkts	Общее количество пакетов, переданных через порт с момента запуска теста.
RxTotalPkts	Общее количество пакетов, принятых через порт с момента запуска теста.
TxTotal (Gb)	Общее количество гигабит, переданных через порт с момента запуска теста.
RxTotal (Gb)	Общее количество гигабит, принятых через порт с момента запуска теста.
AvgTxPkts	В таблице User Guide v2.0 этот показатель описан как «общее количество гигабит, переданных через порт с момента запуска теста».
AvgRxPkts	В таблице User Guide v2.0 этот показатель также описан как «общее количество гигабит, принятых через порт с момента запуска теста».
AvgTx (Gbps)	Средняя скорость передачи в Гбит/с на порту в секунду с момента запуска теста.
AvgRx (Gbps)	Средняя скорость приёма в Гбит/с на порту в секунду с момента запуска теста.

Управление тестом, захват пакетов и журналы

•Play / Pause / Stop. Тест можно запускать, приостанавливать и останавливать. При остановке Test Bed инициирует создание отчёта, который становится доступен на вкладке Logs.

•Clear Statistics. Очистка текущих графиков статистики не изменяет содержимое log files.

•Packet Capture. Во время теста можно запустить захват сетевых пакетов.

•Количество захватываемых пакетов. В административных настройках значение по умолчанию составляет 100 пакетов; доступные варианты охватывают диапазон от 100 до 1 000 000 пакетов.

•PCAP. Capture files сохраняются в формате .pcap для совместимости с Wireshark и аналогичным программным обеспечением.

•Управление Logs. Отчёты можно скачивать и удалять. User Guide предупреждает, что удаление выполняется без дополнительного окна подтверждения и удалённые отчёты невозможно восстановить, если они не были предварительно скачаны.

После распаковки загруженного отчёта папка может содержать:

•Offline Analyzer Latency (CSV) — данные задержки;

•Offline Analyzer PPS (CSV) — данные packets per second;

•Offline Analyzer Throughput (CSV) — данные пропускной способности;

•Configuration (XML) — конфигурация Test Bed, которую можно импортировать позднее;

•Test Report Document (PDF) — сводка конфигурации теста и соответствующей записанной статистики.

Управление, автоматизация и доступ

•Browser-based GUI. Netropy Traffic Generation настраивается через графический браузерный интерфейс по HTTP или HTTPS.

•RESTful API. Официальная product page указывает API для автоматизации тестирования.

•Параллельные тесты. Apposite указывает возможность запускать несколько тестов одновременно, оставлять их выполняться в background и работать с тестами удалённо.

•Пользовательские учётные записи. Администратор может добавлять, редактировать и удалять пользователей; при создании учётной записи предусмотрен параметр Automation Access.

•CLI. Командный интерфейс доступен через CONSOLE, Telnet или SSH. User Guide v2.0 ограничивает функции CLI командами ARP/PING, возвратом к factory settings и management functions.

•RADIUS и LDAP. В CLI описаны команды управления RADIUS и LDAP authentication. Для LDAP Transport Level Security включён по умолчанию.

•Port administration. Администратор может вручную освобождать порты, переопределяя reservations других пользователей.

Варианты исполнения

Официальная product page указывает, что RFC 2544 Test Solution доступно на высокопроизводительных аппаратных платформах и виртуальных машинах. В документации решения в качестве аппаратных платформ указаны Netropy 10G2 и Netropy 10G4.

Характеристики аппаратных платформ в этой карточке не дублируются; они приведены в отдельной карточке серии Netropy.

Другие приложения Netropy Traffic Generation

На официальной странице RFC 2544 Apposite перечисляет следующие связанные приложения:

•TrafficEngine — измерение packet-level performance сетей и устройств с использованием классических показателей производительности.

•AppPlayback — захват, воспроизведение и масштабирование production traffic в контролируемой лабораторной среде.

•AppStorm — тестирование производительности и функциональности application-aware устройств и систем.

•SessionStrike — оценка способности stateful сетевых устройств и серверов удерживать сессии.

подробнее свернуть

Название	Значение
Тип	Программный модуль Netropy Traffic Generation для автоматизированного тестирования производительности Ethernet/IP-устройств по методике RFC 2544
Поддерживаемые платформы	Netropy 10G2, Netropy 10G4 и виртуальные машины
Тесты RFC 2544	Throughput, Latency, Frame Loss, Back-to-Back Frames
Протоколы	IPv4, IPv6; настройка диапазонов MAC- и IP-адресов
Размер пакетов	64–1518 байт; выбор одного, нескольких или всех поддерживаемых размеров для последовательного тестирования
Масштабирование	До 8 портов в одном двунаправленном тесте; эмуляция до 1 000 000 клиентов Направления тестирования \| East → West, West → East или одновременно в обоих направлениях
Назначение	Benchmark-тестирование коммутаторов, маршрутизаторов, межсетевых экранов и другого сетевого оборудования, сравнение производительности различных устройств и версий ПО
Управление	Браузерный Web GUI с пошаговым мастером настройки, REST API для автоматизации
Особенности	Автоматический поиск максимальной пропускной способности без потерь, измерение задержки при различных скоростях и размерах кадров, настраиваемая длительность этапов теста, запуск отдельных или всех четырёх RFC 2544-тестов, графики packets/s в реальном времени, 24-часовое журналирование, Offline Analyzer и настраиваемые отчёты
