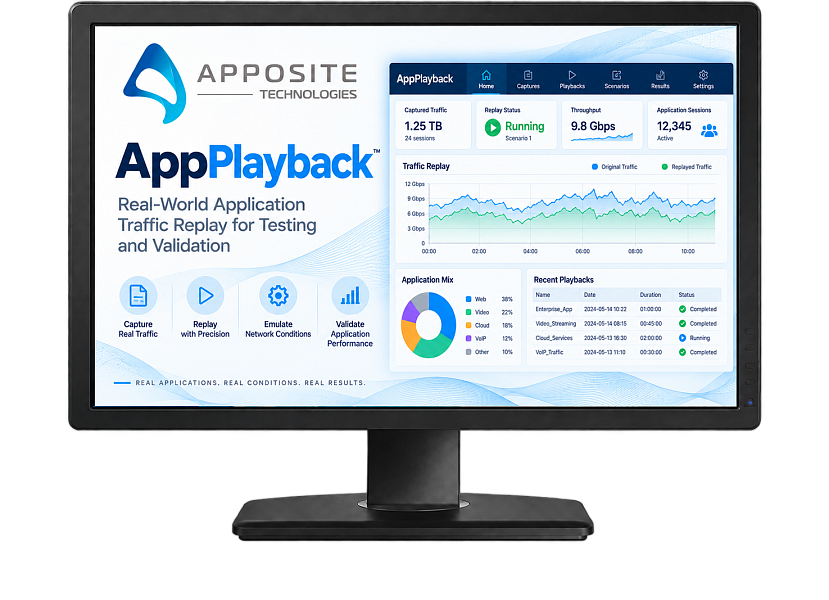

Apposite AppPlayback — программный генератор L4–L7 для

Apposite AppPlayback — генератор L4–L7 трафика для захвата, stateful-воспроизведения и масштабирования реального производственного трафика в лабораторной среде. Поддерживает эмуляцию клиентов и серверов, масштабирование одного потока до 1 000 000 потоков, библиотеку до 30 000 PCAP, изменение MAC/IP-адресов, VLAN/QinQ/VXLAN/NVGRE и автоматизацию через REST API.

Тип:Программное решение для stateful PCAP Replay, эмуляции клиентов и серверов и нагрузочного тестирования сетевых устройств реальным прикладным трафиком

Поддерживаемые платформы:Netropy 10G2, Netropy 10G4 и виртуальные машины

Источник трафика:PCAP-файлы, захваченные в производственной сети; сохранение реальных приложений, протоколов и поведения пользователей

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Поддерживаемые платформы:Netropy 10G2, Netropy 10G4 и виртуальные машины

Модели

Apposite AppPlayback — генератор L4–L7 трафика из захваченного производственного трафика

AppPlayback — решение Apposite Technologies семейства Netropy Traffic Generation для захвата, воспроизведения и масштабирования реального производственного сетевого трафика в контролируемой лабораторной среде. AppPlayback преобразует характеристики захваченного трафика в динамические конфигурации и позволяет повторно воспроизводить реальные сетевые и прикладные потоки при испытании сетевых устройств и архитектур.

Решение эмулирует клиентов и серверы, воспроизводит прикладные потоки и позволяет масштабировать один захваченный поток до очень большого количества потоков. Apposite указывает масштабирование одного потока вплоть до одного миллиона потоков для нагрузочного тестирования и проверки производительности сетевых устройств, включая WAN-ускорители и SD-WAN-шлюзы.

Назначение AppPlayback

AppPlayback предназначен для переноса характеристик реального производственного трафика в лабораторную среду. Захваченный трафик можно повторно воспроизводить, изменять параметры адресации, масштабировать число потоков и использовать в повторяемых тестах для поиска узких мест, воспроизведения сбоев и проверки сетевой инфраструктуры до внедрения.

•Запись и повторное воспроизведение производственного трафика. В тестовой среде воспроизводятся реальные прикладные смеси, протоколы и характер поведения пользователей, присутствующие в производственной сети.

•Масштабирование захваченных потоков. Один поток может быть усилен до большого количества потоков, включая масштабирование до одного миллиона потоков для нагрузочного тестирования.

•Эмуляция клиентов и серверов. AppPlayback формирует клиентскую и серверную стороны тестового трафика для проверки DUT и сетевой архитектуры.

•Повторяемое тестирование. Одинаковые захваченные условия и трафик можно воспроизводить многократно для анализа ошибок, проверки исправлений и сравнения результатов.

Основные функции

•Изоляция и захват прикладного потока. Любой требуемый application flow можно изолировать и захватить для последующего воспроизведения с масштабированием.

•Stateful PCAP replay. Поддерживается stateful-воспроизведение PCAP.

•Последовательное и параллельное воспроизведение. PCAP-файлы могут воспроизводиться последовательно или параллельно в зависимости от конфигурации теста.

•Библиотека до 30 000 PCAP. AppPlayback позволяет загружать и воспроизводить до 30 000 PCAP-файлов и создавать пользовательскую библиотеку PCAP объёмом до 30 000 файлов.

•Воспроизведение крупных PCAP. Поддерживается воспроизведение PCAP-файлов размером более 5 ГБ.

•Изменение адресации. Можно изменять MAC- и IP-адреса либо задавать диапазоны MAC- и IP-адресов при формировании воспроизводимого трафика.

•Инкапсуляция PCAP. Payload из PCAP может быть инкапсулирован с использованием VLAN, QinQ, VXLAN и NVGRE.

•Настройка характеристик воспроизведения. При захвате и повторном воспроизведении трафика поддерживается работа с различными протоколами, размерами пакетов, Inter Frame Gap (IFG) и Inter Burst Gap (IBG).

•Различные распределения нагрузки и приложений. Тесты можно конфигурировать с различными профилями traffic load и распределением приложений для воспроизведения характеристик производственной сети.

•Поиск пакета, вызывающего сбой. AppPlayback позволяет выявлять и локализовать пакет, связанный со сбоем или аварийным завершением работы тестируемой системы.

•Определение направления проблемного потока. Можно определить, в каком направлении — client-to-server или server-to-client — возникает поток, вызывающий отказ приложения.

•What-if-сценарии. Сетевые устройства и архитектуры могут проверяться в различных сценариях до развёртывания.

•Браузерный интерфейс. Конфигурация и запуск тестов выполняются через web-based GUI с пошаговым подходом к настройке.

•Автоматизация через RESTful API. Для автоматизированной конфигурации и выполнения тестов предусмотрен RESTful API.

•Параллельное выполнение тестов. Система позволяет запускать несколько тестов одновременно и оставлять их выполняться в фоновом режиме.

•Интеграция с Netropy Network Emulation. AppPlayback интегрируется с Netropy Network Emulators для сквозного тестирования производительности с воспроизведением реального трафика и сетевых условий.

Преимущества

•Воспроизведение характеристик производственной сети. Конфигурации с разной нагрузкой и распределением приложений позволяют повторять характеристики реальной сети в лаборатории.

•Регенерация динамического сетевого трафика. Поддерживается воспроизведение широкого набора прикладных смесей, протоколов и моделей поведения пользователей.

•Проверка до развёртывания. Сетевые архитектуры и устройства можно валидировать с помощью what-if-сценариев до внедрения в производственную среду.

•Поиск узких мест и отказов. Решение предназначено для выявления проблем производительности сети и отказов приложений до того, как они повлияют на конечных пользователей.

•Воспроизведение сбоев и ошибок. Повторное создание условий, при которых возникли crash или bug, помогает проверять и быстрее готовить исправления.

•Масштабирование нагрузочных испытаний. Один захваченный поток может быть масштабирован до миллиона потоков для нагрузочного тестирования DUT.

•Проверка QoS и пользовательского опыта. AppPlayback используется для проверки качества обслуживания продуктов и качества восприятия сервиса пользователями.

Ключевые технические возможности

Параметр	Возможности
Уровень генерации трафика	L4–L7
Источник тестового трафика	Захваченный производственный трафик / PCAP
Масштабирование	До 1 000 000 потоков из одного захваченного потока
PCAP-библиотека	До 30 000 PCAP-файлов
Размер крупных PCAP	Поддерживается воспроизведение файлов более 5 ГБ
Режим воспроизведения	Stateful; последовательное или параллельное воспроизведение PCAP
Изменяемые адреса	MAC-адреса и IP-адреса; поддерживается задание диапазонов
Overlay-технологии	VLAN, QinQ, VXLAN, NVGRE
Параметры воспроизведения	Протоколы, размеры пакетов, Inter Frame Gap (IFG), Inter Burst Gap (IBG)
Управление	Браузерный графический интерфейс
Автоматизация	RESTful API
Интеграция с эмуляцией сети	Netropy Network Emulators

Работа с реальным производственным трафиком

AppPlayback захватывает условия производственной сети и преобразует их в динамические конфигурации трафика. Такой трафик можно воспроизводить в лаборатории повторно, изменяя масштаб и параметры адресации. В тесте воспроизводятся реальные сочетания приложений и протоколов, а также характер поведения пользователей, присутствующий в исходном трафике.

При нагрузочном тестировании AppPlayback позволяет выделить отдельный flow и масштабировать его до большого количества потоков. Это используется для проверки поведения DUT под нагрузкой и для повторного воспроизведения условий, которые в производственной сети приводили к снижению производительности или сбоям.

Диагностика сбоев и приложений

AppPlayback предназначен не только для воспроизведения захваченного трафика, но и для локализации причин отказов. Решение позволяет выявлять отдельный пакет, связанный со сбоем, а также определять направление потока, вызывающего отказ приложения: от клиента к серверу или от сервера к клиенту.

Повторяемость PCAP-трафика позволяет снова создавать условия возникновения crash и bug после внесения изменений в DUT или приложение и проверять результат исправления на том же исходном наборе трафика.

Сценарии тестирования

Оценка и оптимизация SD-WAN

•оценка SD-WAN-контроллеров, проверка SD-WAN-архитектур и оптимизация реализации SD-WAN;

•эмуляция клиентов, серверов и реалистичного прикладного трафика;

•использование прикладных потоков и протоколов;

•интеграция с Netropy Network Emulators для сквозного тестирования производительности SD-WAN.

Тестирование межсетевых экранов следующего поколения

•проверка производительности, безопасности и устойчивости firewall;

•воспроизведение реального прикладного трафика в большом масштабе;

•создание пользовательских application mixes с эмуляцией серверов приложений и тысяч одновременных пользователей;

•проверка того, что вредоносный трафик блокируется, а разрешённый трафик проходит к назначению.

Тестирование производительности приложений между площадками

•проверка производительности приложений между двумя удалёнными площадками;

•проверка WAN-ускорителей с различными сочетаниями приложений и протоколов;

•захват и воспроизведение живого производственного трафика в контролируемой среде;

•эмуляция обеих площадок и генерация проходящего между ними сетевого трафика в большом масштабе.

Проверка готовности к высокой нагрузке

•эмуляция большого количества видеоконференций;

•проверка способности корпоративного VPN обрабатывать большие объёмы трафика;

•генерация мультимедийного трафика для проверки конфигурации firewall;

•проверка приоритизации трафика маршрутизаторами в соответствии с заданной QoS-политикой.

Интеграция с Apposite Attack Library

AppPlayback может использоваться совместно с Apposite Attack Library для одновременной генерации легитимного прикладного трафика и вредоносных атак. Attack Library содержит библиотеку угроз и прикладных потоков и предназначена для тестирования сетевой безопасности совместно с AppPlayback и AppStorm.

•Совместное воспроизведение легитимного и вредоносного трафика. Позволяет проверять производительность application-aware устройств в условиях смешанного трафика.

•Настройка атак. Для Attack Library поддерживается выбор и поиск CVE, последовательное или параллельное выполнение атак, настройка интенсивности, длительности и количества циклов.

•Статистика. Результаты могут анализироваться в реальном времени или после завершения теста; для приложений и атак предусмотрена работа с Offline Analyzer.

Управление PCAP-библиотеками и multisite

Общее руководство по администрированию Netropy Traffic Generation предусматривает обновление PCAP-библиотек, используемых приложениями AppPlayback и AppStorm. PCAP-библиотека может загружаться с локального компьютера или получаться по URL через HTTP(S); также предусмотрена очистка AppLibrary и AttackLibrary.

Для multisite-режима AppStorm/AppPlayback используется отдельный L4 sync port. Значение по умолчанию — 10000; руководство допускает изменение номера порта в диапазоне 1–65535.

Варианты развёртывания

AppPlayback доступен на высокопроизводительных аппаратных платформах и в виртуальном исполнении. Для аппаратного варианта на текущей странице Apposite указаны Netropy 10G2 и Netropy 10G4. Подробные аппаратные характеристики этих платформ приведены в отдельной карточке серии Netropy и здесь не дублируются.

Для виртуального исполнения общая документация Netropy Traffic Generation указывает VMware ESXi, KVM и OpenStack.

Другие приложения Netropy Traffic Generation

•TrafficEngine. Генерация stateless-трафика и измерение пакетной производительности сетей и устройств с использованием классических показателей throughput, packet loss, latency и jitter.

•AppStorm. Генерация прикладного трафика для проверки производительности и функциональности application-aware устройств и систем.

•DNS Storm. Проверка производительности и ёмкости DNS-серверов при большом количестве DNS-запросов.

•SessionStrike. Проверка способности stateful-сетевых устройств и серверов устанавливать, обслуживать и завершать большое количество TCP- и HTTP-сессий.

подробнее свернуть

Характеристики Apposite AppPlayback — программный генератор L4–L7 для воспроизведения реального производственного

Название	Значение
Тип	Программное решение для stateful PCAP Replay, эмуляции клиентов и серверов и нагрузочного тестирования сетевых устройств реальным прикладным трафиком
Поддерживаемые платформы	Netropy 10G2, Netropy 10G4 и виртуальные машины
Источник трафика	PCAP-файлы, захваченные в производственной сети; сохранение реальных приложений, протоколов и поведения пользователей
Масштабирование	Усиление одного потока до 1 000 000 потоков; загрузка и воспроизведение до 30 000 PCAP-файлов
Размер PCAP	Поддержка крупных файлов объёмом более 5 ГБ
Режимы воспроизведения	Stateful Replay; последовательное или параллельное воспроизведение нескольких PCAP; изоляция отдельных application flows
Модификация трафика	Изменение и диапазоны MAC- и IP-адресов; инкапсуляция payload в VLAN, QinQ, VXLAN и NVGRE
Назначение	Тестирование SD-WAN-шлюзов, WAN-оптимизаторов, межсетевых экранов, приложений и сетевой архитектуры с использованием реалистичного production traffic
Управление	Браузерный Web GUI с пошаговым мастером настройки; REST API для автоматизации
Особенности	Воспроизведение application mix и пользовательского поведения из реальной сети, масштабирование нагрузки, поиск конкретного пакета и направления потока, вызывающего сбой, повторное воспроизведение аварийных сценариев, интеграция с Netropy Network Emulator для одновременной генерации реального трафика и эмуляции сетевых нарушений
