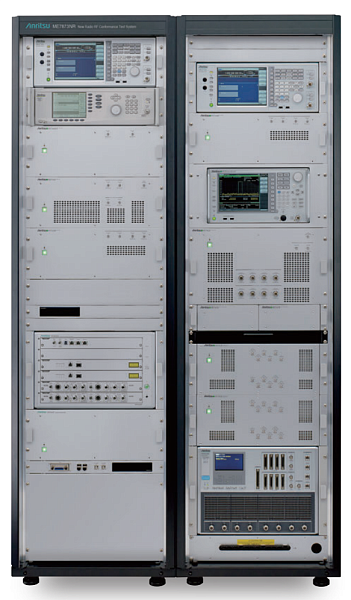

Anritsu ME7873NR
Система является преемником серии ME7873 и расширяет её возможности до испытаний в стандарте 5G, сохраняя при этом обратную совместимость с тест-кейсами LTE-Advanced (ME7873LA).
Система является преемником серии ME7873 и расширяет её возможности до испытаний в стандарте 5G, сохраняя при этом обратную совместимость с тест-кейсами LTE-Advanced (ME7873LA).
Ключевые преимущества
| Преимущество | Описание |
|---|---|
| Первая в мире сертификация GCF/PTCRB для 5G | Первый запуск GCF-сертификации для 5G — январь 2019 г., PTCRB — февраль 2019 г. |
| Поддержка SA и NSA режимов | Испытания 5G NR Standalone и Non-Standalone в едином комплексе |
| Широкий охват диапазонов частот | 5 диапазонов NR + 38 диапазонов LTE (450 МГц — 6 ГГц) |
| Трёхуровневая система калибровки | Базовая + автоматическая + индивидуальная коррекция перед каждым измерением |
| Интуитивный GUI | Простое создание последовательностей испытаний без программирования |
| Лёгкая модернизация с ME7873LA | Переход на 5G NR с минимальным добавлением оборудования |
| Гибкое управление результатами | Экспорт в форматах HTML / XML / CSV с привязкой к журналам сигнализации |
Технические характеристики
| Параметр | Значение |
|---|---|
| Разъём входа / выхода | Тип N, 50 Ом |
| Максимальный уровень входного сигнала | +35 дБм |
| Диапазон рабочих частот | 450 МГц — 6 ГГц |
| Опорный генератор | MS2692A (штатный); внешний вход 10 МГц (BNC) |
| Рабочая температура | +15 °С … +35 °С |
| Температура хранения | 0 °С … +50 °С |
| Электропитание | 100–120 В / 200–240 В (перем.), 50/60 Гц |
| Потребляемая мощность | ≤ 7 950 ВА (полная конфигурация) |
| Габариты (2 стойки) | 1140 × 1980 × 797 мм (Ш × В × Г) |
| Габариты (3 стойки) | 1710 × 1980 × 797 мм (Ш × В × Г) |
| Масса | ≤ 830 кг (полная конфигурация) |
Поддерживаемые диапазоны частот
Диапазоны 5G NR
| Диапазон | Линия «вверх» (УЛ), МГц | Линия «вниз» (НЛ), МГц | Дуплекс |
|---|---|---|---|
| n41 | 2496 — 2690 | 2496 — 2690 | TDD |
| n71 | 663 — 698 | 617 — 652 | FDD |
| n77 | 3300 — 4200 | 3300 — 4200 | TDD |
| n78 | 3300 — 3800 | 3300 — 3800 | TDD |
| n79 | 4400 — 5000 | 4400 — 5000 | TDD |
Диапазоны LTE (режим 5G NSA) — 38 диапазонов
1, 2, 3, 4, 5, 7, 8, 9, 10, 11, 12, 13, 14, 17, 18, 19, 20, 21, 24, 25, 26, 27, 28, 30, 31, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 66, 71
Поддерживаемые стандарты испытаний
| Стандарт | Область применения |
|---|---|
| 3GPP TS 38.521-1 | RF TRx характеристики UE — NR FR1, режим SA |
| 3GPP TS 38.521-3 | RF TRx характеристики UE — NR FR1/FR2, режим Interworking (NSA) |
| 3GPP TS 38.521-4 | Демодуляция и CSI (в перспективе) |
| 3GPP TS 38.533 | RRM испытания — EN-DC FR1, NR SA FR1 (в перспективе) |
Состав базовой конфигурации системы
| Модель | Наименование |
|---|---|
| ME7873NR | Базовый блок системы |
| MT8000A | Станция испытаний в сети радиосвязи (эмулятор БС 5G NR) |
| MD8430A | Анализатор сигнализации (эмулятор БС LTE) |
| MS2692A | Анализатор сигналов (опорный генератор) |
| MG3710E | Векторный генератор сигналов |
| MG3692C | Генератор сигналов 2–20 ГГц |
| MA24218A | Универсальный USB-датчик мощности |
| Z2014A | Управляющий ПК системы |
Программное обеспечение
| Артикул | Назначение |
|---|---|
| MX787300NR | Базовая функциональность платформы |
| MX787361NR | ПО испытаний TDD NR NSA FR1 |
| MX787381NR | ПО испытаний TDD NR SA FR1 |
| MX787301NR | Поддержка диапазонов LTE |
Требования к инфраструктуре
Источник питания постоянного тока — один из вариантов:
- Keysight N6700C + модули N6732B (8 В, 6,25 А, 50 Вт) — до 4 шт.
- Keithley 2306-PJ — двухканальный имитатор аккумулятора
Термокамера — один из вариантов:
- ESPEC SH-241 / SH-242 — камера тепла и влаги
- TestEquity 105 / 107 / 115 — термокамера
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
