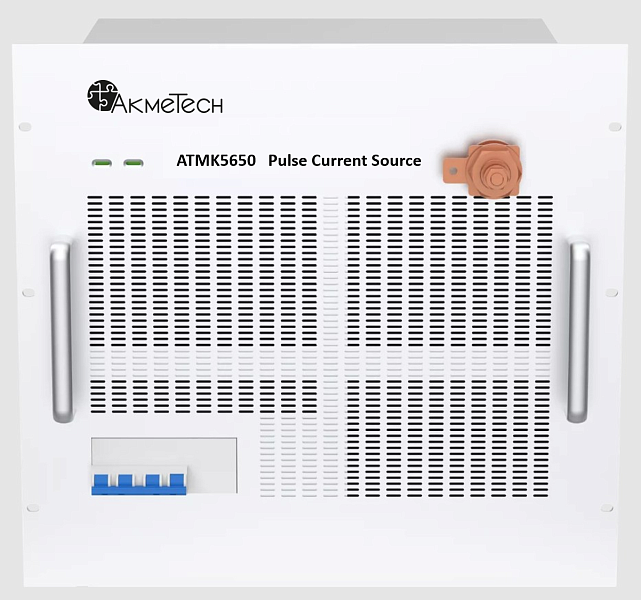

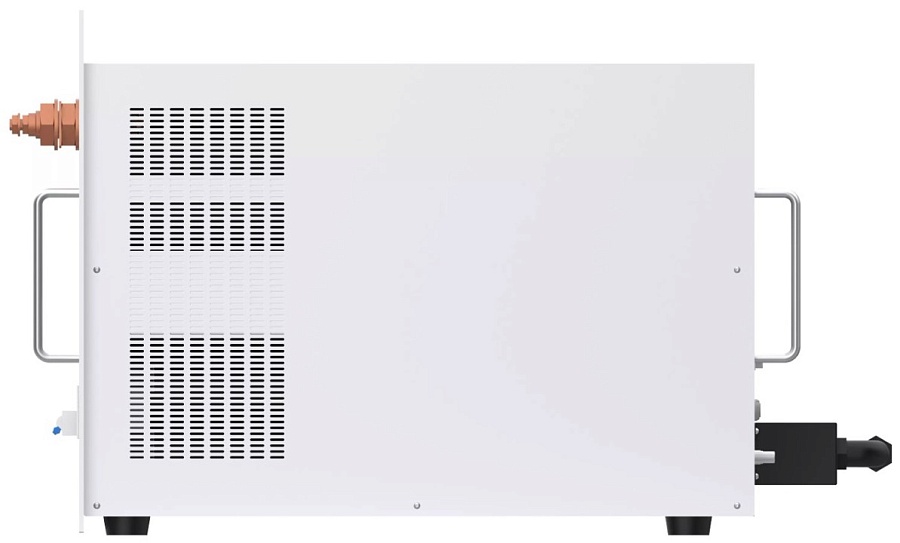

ATMK5650 AkmeTech Импульсный источник тока
Выходной испульсный ток: 500 А; Длительность импульса: 1 мс - 100 мс; Время нарастания: ≤ 10 мкс. Импульсный источник питания переменного тока. Бренд: AkmeTech / АкмеТех (Россия).
Источник питания импульсного тока ATMK5650 AkmeTech

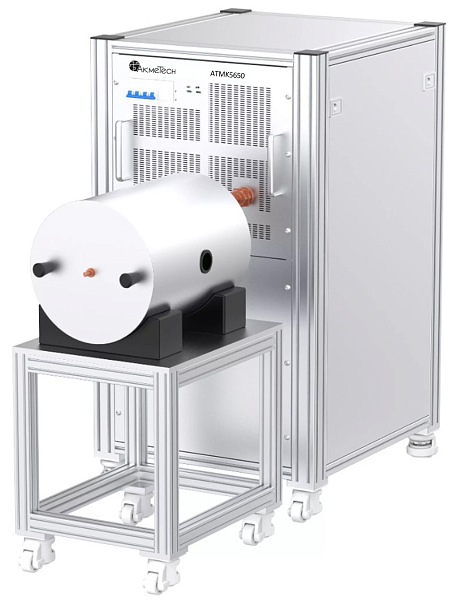

с максимальным выходным током 500 А. Амплитуда и длительность импульса могут быть заданы и отрегулированы. Время нарастания и спада импульса составляет менее 10 мкс, что обеспечивает высокую скорость переходной характеристики. Устройство оснащено интерфейсом связи для управления через компьютер, что делает его подходящим для измерения времени отклика датчиков тока, катушек Роше и другого оборудования, а также для калибровки импульсных шунтов и т. д.Применение генератора импульсного источника тока ATMK5650 АкмеТех для тестирования датчиков тока:
- Измерение времени отклика датчика тока
- Полученный ступенчатый сигнал тока подаётся как на стандартный импульсный шунт, так и на испытуемый датчик тока.
- Наблюдайте за формой вторичного сигнала шунта и датчика с помощью осциллографа.
- Используя время нарастания импульсного сигнала в качестве эталона, измерьте время отклика тестируемого датчика.
- Наблюдайте за формой вторичного сигнала шунта и датчика с помощью осциллографа.
- Используя время нарастания импульсного сигнала в качестве эталона, измерьте время отклика тестируемого датчика.
Характеристики источника питания переменного тока AkmeTech ATMK5650:
Выходной ток быстро нарастает: время нарастания при выходном токе 500 А составляет менее 10 мкс, а скорость изменения тока dl/dt достигает 50 А/мкс, что соответствует требованиям стандартов для источников сигналов при испытаниях датчиков тока.
Технические характеристики импульсного источника питания АкмеТех ATMK5650:
|
Тип импульса
|
Однополярные импульсы
|
|
Выходной диапазон
|
10 А - 500 А
|
|
Шаг регулировки
|
0.01%
|
|
Точность амплитуды
|
±0,5% от диапазона
|
|
Длительность импульса
|
1 мс - 100 мс
|
|
Шаг регулировки длительности
|
0,1 мс
|
|
Точность длительности
|
± 0.1%
|
|
Время нарастания/спада тока
|
≤10 мкс
|
|
Амплитуда превышения тока
|
≤20%
|
|
Максимальное напряжение нагрузки
|
3,5 В
|
Общие характеристики импульсного источника тока ATMK5650 AkmeTech:
|
Источник питания
|
Трехфазная пятипроводная система, переменный ток 380 В ± 38 В, 50 Гц ± 2 Гц
|
|
Максимальная потребляемая мощность
|
6 кВА
|
|
Рабочая среда
|
Температура: 0 °C - 40 °C
Влажность: 20% - 80% R· H, без конденсации Другие: Отсутствие электромагнитных помех |
|
Среда хранения
|
Температура: -20 °C - 70 °C
Влажность: <95% R · H, без конденсации |
|

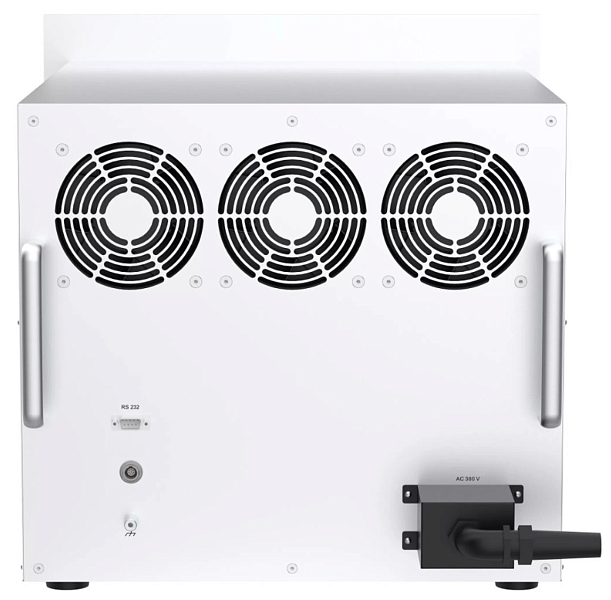

Интерфейс связи
|
RS232×1
|
