ATMH5260 AkmeTech Прецизионный анализатор сопротивления

Измеритель сопротивления предназначен для анализа характеристик прецизионных резисторов постоянного тока и применяется производителями резисторов для проведения подробного анализа характеристик. Бренд: AkmeTech / АкмеТех (Россия).

Особенности прецизионного измерителя сопротивления ATMH5260 AkmeTech:

ATMH5260-L (низкие значения):

- Максимальный выходной ток: 100 А, максимальное тестовое напряжение: 20 В;
- Диапазон измерений: 100 мкОм - 10 кОм (настраивается).

ATMH5260-H (высокие значения):

- Максимальный тестовый ток: 100 мА, максимальное выходное напряжение: 1000 В;
- Диапазон измерений: 100 Ом - 10 ГОм (настраивается).

Погрешность измерения: 3 ppm (типовое значение);
Кратковременная перегрузка, длительный срок службы, коэффициент мощности, термоэлектрическая сила;
Режим: быстрый/точный;
Сенсорный ЖК-экран;
Статистический анализ;
Передняя панель или интерфейс RS232;
Специальное ПО (опционально).

Технические характеристики анализатора сопротивления ATMH5260-L АкмеТех:

Измерение сопротивления

Диапазон измерений		Погрешность измерений (k=2) (±ppm)
Минимальный	Максимальный	Типичный	Максимальный
0,1 мОм	1 мОм	10	30
1 мОм	10 мОм	5	15
10 мОм	100 мОм	3	10
100 мОм	1 Ом	3	10
1 Ом	10 Ом	3	10
10 Ом	100 Ом	3	10
100 Ом	1 кОм	3	10
1 кОм	10 кОм	5	20

Параметры испытательных сигналов

Сопротивление	Максимальный ток (А)	Максимальное напряжение (В)	Максимальная мощность (Вт)
0,1 мОм	100	10 м	1
1 мОм	100	100 м	10
10 мОм	100	1	100
100 мОм	30	3	90
1 Ом	3	3	9
10 Ом	2	20	40
100 Ом	200 м	20	4
1 кОм	20 м	20	400 м
10 кОм	2 м	20	40 м

4-проводная схема;
Диапазон выходного тока: 2 мА - 100 А;
При токе ≤ 2А, максимальная нагрузка составляет 20 В;
При токе > 2А, максимальная нагрузка составляет 3 В.

Технические характеристики измерителя сопротивления ATMH5260-H AkmeTech:

Измерение сопротивления

Диапазон измерений		Погрешность измерений (k=2) (±ppm)
Минимальный	Максимальный	Минимальный	Максимальный
100 Ом	1 кОм	3	10
1 кОм	10 кОм	3	10
10 кОм	100 кОм	3	10
100 кОм	1 МОм	3	10
1 МОм	10 МОм	4	10
10 МОм	100 МОм	10	30
100 МОм	1 ГОм	30	150

Параметры испытательных сигналов

Сопротивление	Максимальный ток (А)	Максимальное напряжение (В)	Максимальная мощность (Вт)
100 Ом	100 м	10	1
1 кОм	100 м	100	10
10 кОм	70,7 м	707	50
100 кОм	10 м	1000	10
1 МОм	1 м	1000	1
10 МОм	100 мк	1000	100 м
100 МОм	10 мк	1000	10 м
1 ГОм	1 мк	1000	1 м

Общие характеристики прецизионного измерителя сопротивления ATMH5260 AkmeTech:

Источник питания	Переменный ток (220±22) В, (50±2) Гц, 150 ВА
Время прогрева	В два раза больше времени с момента последнего прогрева, но не более 60 минут
Температурные характеристики	Рабочая температура: 18 ° C - 28 °C Температура хранения: -20 °C - 60 °C
Показатели влажности	Рабочая влажность: (20 % - 50 %) R·H, без конденсации Влажность при хранении: (15% ~ 80%) R·H, без конденсации

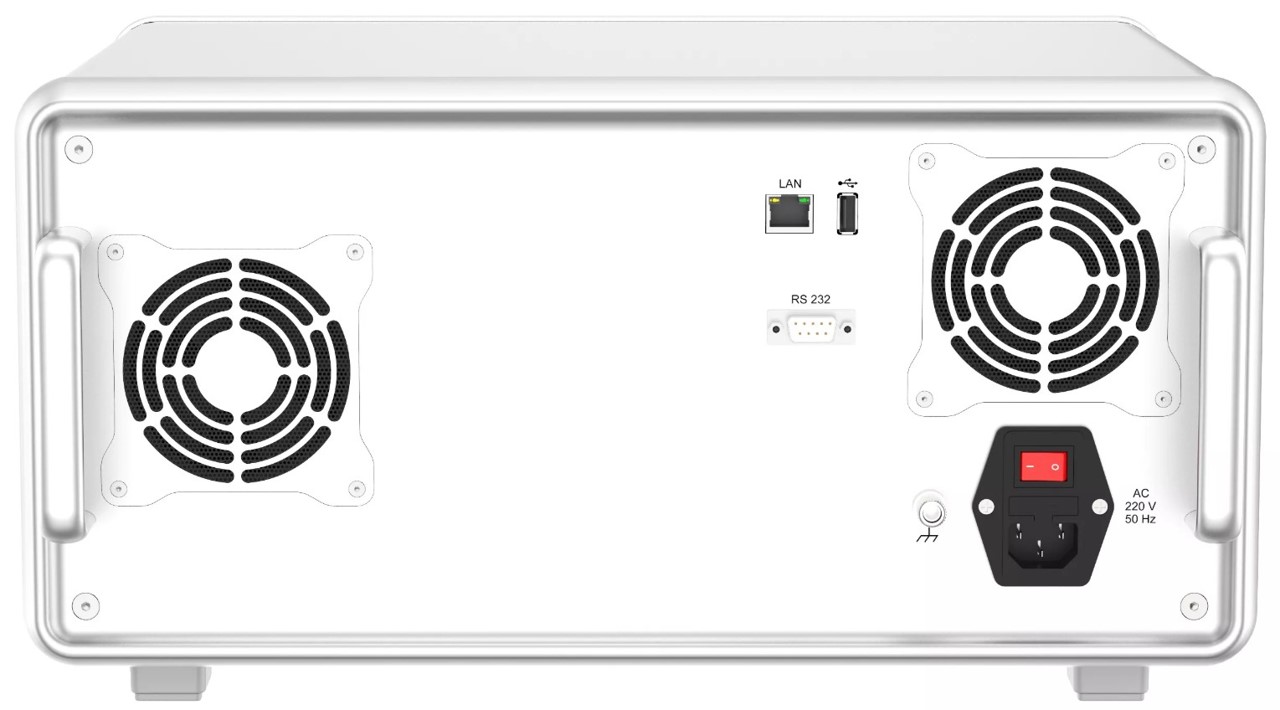

Интерфейсы	RS232, IP
