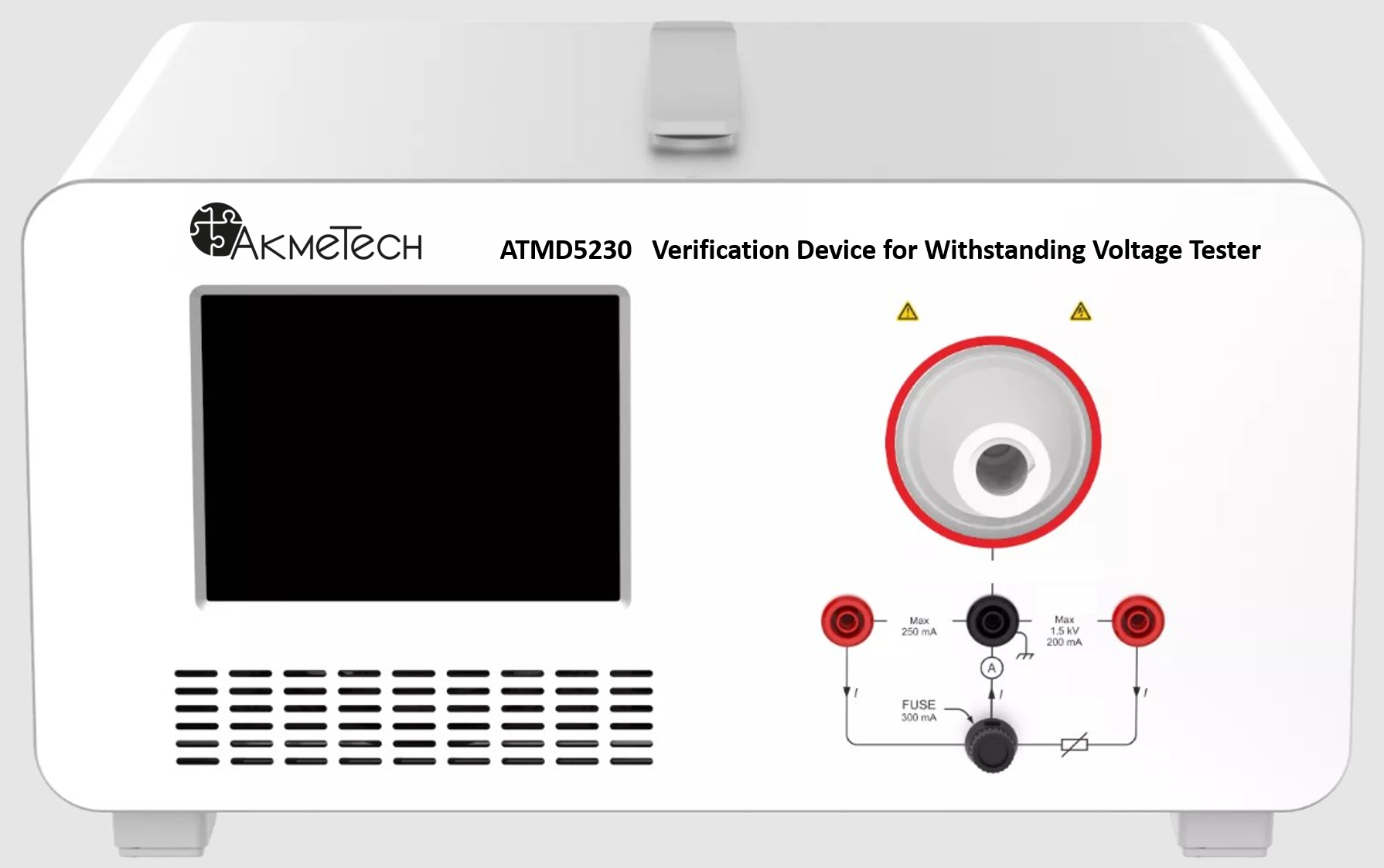

ATMD5230 AkmeTech Измеритель электрического тока и напряжения
Высоковольтный измеритель напряжения переменного/постоянного тока: 100 В - 15 кВ; Измерение переменного/постоянного тока: 0,1 мА - 250 мА; Встроенная регулируемая резистивная нагрузка от 6 кОм до 8 МОм (с точностью до 1 кОм). Комбинированный измеритель (киловольтметр/амперметр). Бренд: AkmeTech / АкмеТех (Россия).
Комбинированный измеритель напряжения и тока (киловольтметр/амперметр) ATMD5230 AkmeTech
применяется для поверки тестеров безопасности, измерителей сопротивления изоляции, пробойных установок, Hipot тестеров, тестеров напряжения переменного/постоянного тока и т. д.Особенности измерителя напряжения и тока (киловольтметр/амперметр) ATMD5230 АкмеТех:
- Измерение напряжения переменного/постоянного тока: 100 В - 15 кВ;
- Измерение переменного/постоянного тока: 0,1 мА - 250 мА;
- Функция измерения искажений / пульсаций и функция измерения продолжительности напряжения;
- Встроенная регулируемая резистивная нагрузка (от 6 кОм до 8 МОм) с точностью до 1 кОм;
- Опциональный блок нагрузки высокой мощности позволяет откалибровать выходную мощность;
- Функции осциллографа и статистического анализа данных;
- Сенсорный ЖК-экран;
- Уведомление о подключении проводов.
Технические характеристики измерителя электрического тока и напряжения АкмеТех ATMD5230:
Измерение напряжения переменного/постоянного тока
|
Диапазон
|
Разрешение
|
Погрешность
± (ppm от показаний + ppm от диапазона) |
|
|
Класс 0.5
|
Класс 0.2
|
||
|
5 кВ
|
0,1 В
|
4000 + 1000
|
1800 + 200
|
|
10 кВ
|
1 В
|
4000 + 1000
|
1800 + 200
|
|
15 кВ
|
1 В
|
4000 + 1000
|
1800 + 200
|
|
Примечание 1: (ppm = частей на миллион) (например, 10 ppm = 0,001%).
Примечание 2: можно выбрать диапазоны 10 кВ и 15 кВ. |
|||
- Диапазон измерения: от 100 В до 15 кВ, 5-битный дисплей, ручное/автоматическое переключение диапазона;
- Входное сопротивление: 50 МОм, истинное среднеквадратичное значение для переменного тока, среднее значение для постоянного тока.
Измерение переменного/постоянного тока
|
Диапазон
|
Разрешение
|
Погрешность
± (ppm от показаний + ppm от диапазона) |
|
|
Класс 0.5
|
Класс 0.2
|
||
|
2 мА
|
0,1 мкА
|
4000 + 1000
|
1800 + 200
|
|
20 мА
|
1 мкА
|
4000 + 1000
|
1800 + 200
|
|
200 мА
|
10 мкА
|
4000 + 1000
|
1800 + 200
|
- Диапазон измерения: от 0,1 мА до 250 мА, 5-битный дисплей, ручное/автоматическое переключение диапазона;
- Встроенная регулируемая резистивная нагрузка 6 кО - 8 МОм с точностью 1 кОм;
- Истинное среднеквадратичное значение для переменного тока, среднее значение для постоянного тока.
Другие функции
|
Параметры
|
Диапазон
|
Разрешение
|
Погрешность
|
|
Частота переменного тока
|
45 Гц - 65 Гц
|
0,1 Гц
|
± 0.2%
|
|
Искажение напряжения переменного тока
|
0.5% - 10%
|
0.01%
|
± 0.5%
|
|
Пульсации напряжения постоянного тока
|
0.1% - 30%
|
0.01%
|
± 0.2%
|
|
Время действия напряжения
|
0,1 с - 1000 с
|
0,001 с
|
Переменный ток: ± (0,2% * RD + 2 периода)
Постоянный ток: ± (0,2% * RD + 40 мс) |
Общие характеристики киловольтметра/амперметра ATMD5230 AkmeTech:
|
Источник питания
|
Переменный ток ( 220 ± 22 ) В, ( 50 ± 2 ) Гц
|
|
Температурные характеристики
|
Рабочая температура: 0℃ - 45℃;
Температура хранения: -20℃ - 70℃ |
|
Показатели влажности
|
Рабочая влажность: < 80% при 30℃, < 70% при 40℃, < 40% при 50℃;
Влажность при хранении: (20% - 80%) R·H, без конденсации |
|
Интерфейс
|
RS232
|
| Характеристика | Значение |
|---|
