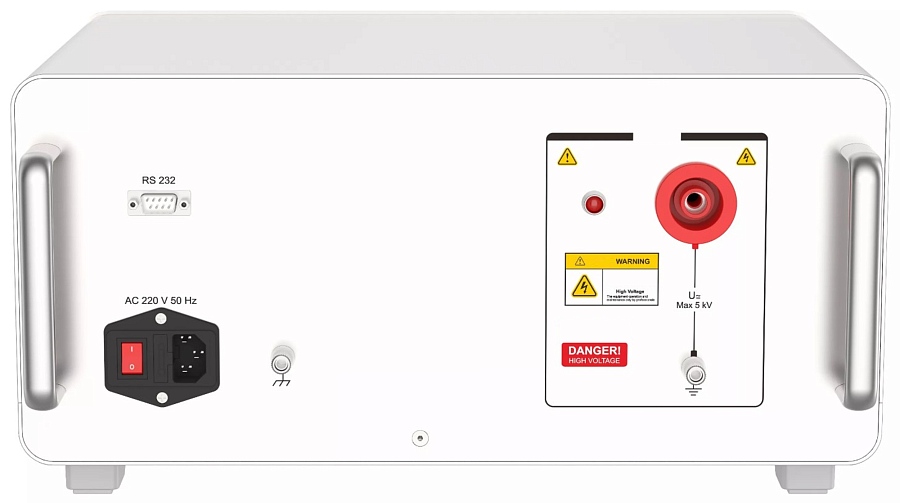

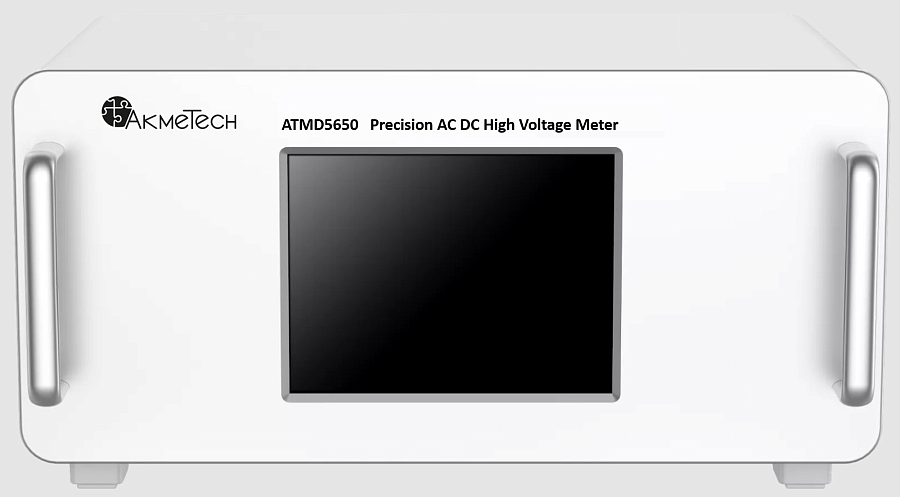

ATMD5650 AkmeTech Измеритель напряжения постоянного и переменного тока
Высоковольтный измеритель напряжения постоянного тока: 100 В - 5 кВ (до 10 кВ/20 кВ/50 кВ - опционально); Измерение напряжения переменного тока: 100 В - 5 кВ, от 45 Гц до 65 Гц (до 10 кВ - опционально); Класс точности: 0,02, 0,05.
Комбинированный измеритель напряжения постоянно и переменного тока (киловольтметр). Бренд: AkmeTech / АкмеТех (Россия).
Комбинированный измеритель напряжения постоянно и переменного тока (киловольтметр). Бренд: AkmeTech / АкмеТех (Россия).
Комбинированный измеритель напряжения постоянного и переменного тока (киловольтметр) ATMD5650 AkmeTech
применяется для поверки тестеров безопасности, измерителей сопротивления изоляции, пробойных установок, Hipot тестеров, тестеров напряжения переменного/постоянного тока и т. д.Особенности измерителя напряжения (киловольтметра) ATMD5650 АкмеТех:
- Измерение напряжения постоянного тока: 100 В - 5 кВ (до 10 кВ/20 кВ/50 кВ - опционально);
- Измерение напряжения переменного тока: 100 В - 5 кВ (до 10 кВ - опционально);
- Класс точности: 0,02, 0,05;
- Тестирование стабильности источника высокого напряжения, анализ данных;
- Защита от короткого замыкания и перегрузки;
- Функция статистического анализа данных (максимальное значение (Max), минимальное значение (Min), размах (P-P), среднее значение (Avg), стандартное отклонение (Std), стабильность (Stab) и т. д.;
- Интерфейс RS232.
Технические характеристики цифрового комбинированного измерителя напряжения постоянного и переменного тока АкмеТех ATMD5650:
Измерение напряжения постоянного тока
|
Модель
|
Диапазон (кВ)
|
Погрешность
±(ppm от показаний + ppm от диапазона) |
Температурный коэффициент
(±ppm/K) |
||
|
Класс 0.05
|
Класс 0.02
|
Класс 0.05
|
Класс 0.02
|
||
|
ATMD5650-5кВ-xxx
|
1, 2, 5
|
300 + 200
|
120 + 80
|
< 15
|
< 10
|
|
ATMD5650-10кВ-xxx
|
1, 2, 5, 10
|
300 + 200
|
120 + 80
|
< 15
|
< 10
|
|
ATMD5650-20кВ-xxx
|
2, 5, 10, 20
|
300 + 200
|
120 + 80
|
< 15
|
< 10
|
|
ATMD5650-50кВ-xxx
|
5, 10, 20, 50
|
300 + 200
|
-
|
< 15
|
-
|
|
Примечание: (ppm = частей на миллион) (например, 10 ppm = 0,001%).
|
|||||
- Диапазон измерения: (10% - 100%) от диапазона, 6-разрядный дисплей;
- Ручное или автоматическое переключение диапазона.
Измерение напряжения переменного тока
- Диапазон измерения: (10% - 100%) от диапазона, 6-разрядный дисплей, ручное или автоматическое переключение диапазона;
- Частота: 45,000 0 Гц ~ 65,000 0 Гц, погрешность: 0,01 Гц;
- Максимальное напряжение 25 кВ настраивается индивидуально.
Общие характеристики киловольтметра ATMD5650 AkmeTech:
|
Источник питания
|
Переменный ток (220 ± 22) В, (50 ± 2) Гц
|
|
Температура
|
Рабочая температура: 0 ℃ - 45 ℃
Температура хранения: -20 ℃ - 70 ℃ |
|
Влажность
|
Рабочая влажность: < 80% при 30 ℃, < 70% при 40 ℃, < 40% при 50 ℃
Влажность при хранении: (20% - 80%) R·H, без конденсации |
|
Интерфейс
|
RS232
|
Информация о заказе измерителя напряжения (киловольтметра) ATMD5650 AkmeTech:
|
Класс точности
|
Макс. диапазон постоянного напряжения
|
Макс. диапазон переменного напряжения
|
|||
|
Код
|
Примечание
|
Код
|
Примечание
|
Код
|
Примечание
|
|
200
|
Класс 0.02
|
5кВ
|
5 кВ
|
5кВ
|
5 кВ
|
|
500
|
Класс 0.025
|
10кВ
|
10 кВ
|
10кВ
|
10 кВ
|
|
20кВ
|
20 кВ
|
||||
|
50кВ
|
50 кВ
|
||||
Пример: ATMD5650-500-50кВ-10кВ означает класс точности 0.025, максимальный диапазон постоянного напряжения 50 кВ, максимальный диапазон переменного напряжения 10 кВ.
