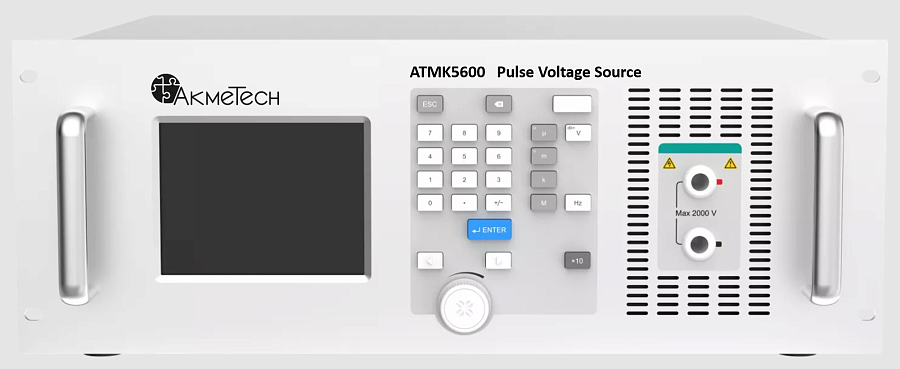

ATMK5600 AkmeTech Импульсный источник напряжения
Выходное импульсное напряжение: 200 В - 2 кВ; Длительность импульса: 1 мс - 10 мс; Время нарастания: ≤ 10 мкс; Время нарастания и спада: от 10 мс до 10 с. Импульсный источник напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Импульсный источник напряжения ATMK5600 AkmeTech
может выдавать импульсное напряжение до 2 кВ, а его амплитуду, частоту повторения и ширину импульсов можно задавать и регулировать. Время нарастания и спада импульса составляет менее 10 мкс, что обеспечивает высокую скорость переходной характеристики. Устройство оснащено интерфейсом связи для управления через компьютерные программы, что делает его подходящим для измерения времени отклика токовых датчиков, катушек Роше и другого оборудования, а также для калибровки импульсных шунтов и т. д.Применение импульсного источника питания ATMK5600 АкмеТех для тестирования датчиков напряжения:
- Измерение времени отклика датчика напряжения
- Полученный ступенчатый сигнал напряжения поступает как на осциллограф, так и на испытуемый датчик напряжения.
- Наблюдайте за формами колебаний первичного и вторичного сигналов датчика с помощью осциллографа.
- Используя время нарастания импульсного сигнала в качестве эталона, измеряйте время отклика испытуемого датчика.
- Наблюдайте за формами колебаний первичного и вторичного сигналов датчика с помощью осциллографа.
- Используя время нарастания импульсного сигнала в качестве эталона, измеряйте время отклика испытуемого датчика.
Характеристики импульсного источника напряжения AkmeTech ATMK5600:
Выходное напряжение быстро нарастает, время нарастания при выходном напряжении 2000 В составляет менее 10 мкс. В этом случае скорость изменения dU/dt достигает 200 В/мкс, что соответствует требованиям к источникам сигналов в стандартах испытаний датчиков напряжения.
Технические характеристики генератора импульсных напряжений АкмеТех ATMK5600:
|
Тип импульса
|
Однополярные импульсы, восходящие и нисходящие фронты
|
|
Выходной диапазон
|
200 В - 2 кВ
|
|
Шаг регулировки
|
0,1 В
|
|
Длительность одиночного импульса
|
Регулируется от 1 мс до 10 мс
|
|
Время нарастания одиночного импульса
|
≤10 мкс
|
|
Время включения фронта нарастания и спада
|
Регулируется в диапазоне 10 мс - 10 с
|
|
Точность напряжения
|
±0,5% от диапазона
|
Общие характеристики импульсного источника напряжения ATMK5600 AkmeTech:
|
Источник питания
|
Переменный ток (220±22) В, (50±2) Гц
|
|
Максимальная потребляемая мощность
|
150 ВА
|
|
Рабочая среда
|
Температура: 15 °C - 30 °C
Влажность: 20% - 80% R· H, без конденсации Другие: Отсутствие электромагнитных помех |
|
Среда хранения
|
Температура: -20 °C - 70 °C
Влажность: <95% R · H, без конденсации |
|

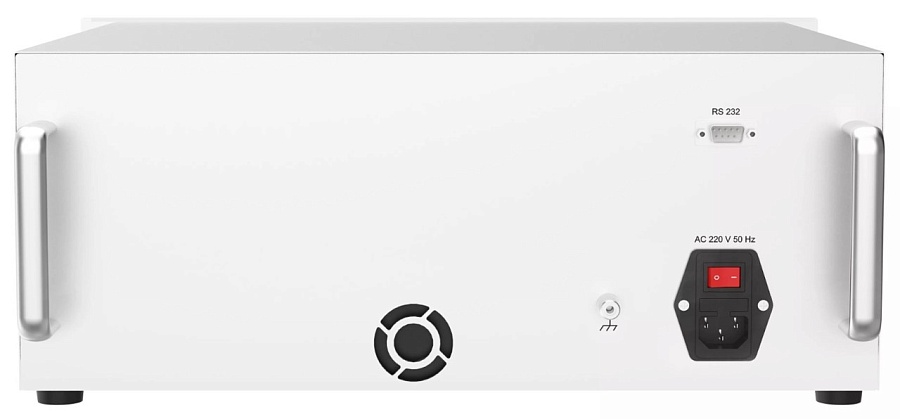

Интерфейс связи
|
RS232×1
|
| Характеристика | Значение |
|---|
