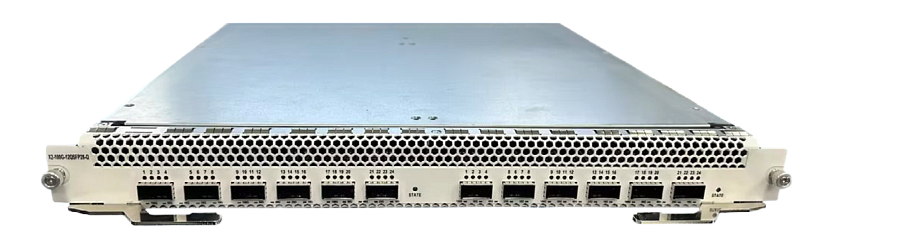

Xinertel X2-100G-12QSFP28 High-Density / RoCE — высокоплотный
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Xinertel X2-100G RoCE — тестовый модуль
При обработке пакетов данных традиционная технология TCP/IP должна проходить через операционную систему и другие программные уровни, что требует значительных ресурсов сервера и пропускной способности шины памяти. Данные многократно копируются и перемещаются между системной памятью, кэшем процессора и кэшем сетевого контроллера, создавая высокую нагрузку на CPU и память сервера. Особенно серьёзное несоответствие между пропускной способностью сети, скоростью процессора и пропускной способностью памяти усиливает влияние сетевой задержки.
RDMA (Remote Direct Memory Access) предназначена для устранения задержки обработки данных на стороне сервера при традиционной сетевой передаче. Технология позволяет локальному хосту обращаться к данным в памяти удалённого хоста без участия CPU, обходя традиционную обработку системным ядром и операции копирования данных сетевого стека. На базе аппаратных средств сетевой карты реализуются kernel bypass и zero copy при передаче данных.
Первоначально технология RDMA была реализована на базе сетевого стека IB (InfiniBand), однако стек IB несовместим с традиционными архитектурами центров обработки данных на основе Ethernet. RoCEv2 — технология передачи RDMA по Ethernet на базе стека UDP/IP. Её облегчённый сетевой стек отличается высокой масштабируемостью и относительно невысокой сложностью аппаратной реализации, благодаря чему RoCEv2 широко применяется при развёртывании RDMA-сетей в центрах обработки данных.
Тестовый модуль Xinertel X2-100G-12QSFP28-Q поддерживает крупномасштабную эмуляцию протоколов маршрутизации и коммутации и трафика, benchmark-тестирование сетевого оборудования 100GE, включая RFC2544, RFC2889 и RFC3918, функциональное и производительное тестирование, длительное тестирование стабильности и надёжности, а также тестирование и проверку функциональности и производительности RDMA-сетей и lossless-коммутаторов.
Ключевые особенности: Xinertel X2-100G-12QSFP28 High-Density / RoCE — высокоплотный тестовый модуль Ethernet 100GE для
Модели
| Наименование продукта | Описание продукта | Классификация продукта |
|---|---|---|
| X2-100G-12QSFP28-Q test module | 12-портовый тестовый модуль 100G (6 портов для тестирования RoCE) | Тестовый модуль серии DarYu |
Технические характеристики: Xinertel X2-100G-12QSFP28 High-Density / RoCE — высокоплотный тестовый модуль Ethernet
| Параметр | Описание |
|---|---|
| Аппаратные и электрические характеристики | |
| Скорость портов | Нативный 100G QSFP28 (6 портов для тестирования RoCE). |
| Плотность портов | 12 |
| Резервирование пользователем | Резервирование по порту. |
| Масса, кг | 8,5 |
| Габариты (Ш × В × Г) | 438 × 46 × 580 мм |
| Температура | от 0 °C до 35 °C |
| Влажность | от 20% до 85% |
| Максимальная потребляемая мощность, Вт | 380 Вт |
| Трафик | |
| Максимальное число потоков на порт | 16K |
| Длина кадра, байт | 64–16383 |
| Управление длиной кадра | Fixed, Increment, Decrement, Random, Auto и IMIX. |
| Динамические поля | Для каждого потока доступны 6 динамических полей; поддерживаются различные режимы динамического управления: Fixed, Increment, Decrement, List и Random. |
| Режим передачи | На уровне порта: Continuous, Burst и Time Burst; на уровне потока: Continuous и Burst. |
| Изменение полосы пропускания | Изменение по порту или по потоку. |
| Задержка и джиттер | LIFO, FIFO, LILO и FILO. |
| Разрешение временной метки | 2,5 нс |
| Встроенные шаблоны протоколов | VLAN, ICMP, PPPoE, GRE, DHCP, L2TP, IPv6, MPLS, GTP, GOOSE, VXLAN, OSPF, TCP, UDP и др. |
| Пользовательский кадр | Поддерживается пользовательский кадр; отредактированный шаблон кадра можно сохранять. Поддерживается проверка checksum пользовательских полей. |
| Пользовательская полезная нагрузка | Поддерживается импорт пользовательской полезной нагрузки объёмом 16K байт; первые 128K байт могут регулироваться с jumping. |
| Управление потоком | Полнодуплексное управление потоком. |
| Генерация ошибочных пакетов | CRC error, Oversize frame. |
| Статистика | |
| Число статистических потоков на одном порту | 16K |
| Форма статистики | Табличная статистика, графическая статистика и автоматическое сохранение файлов EXCEL. |
| Статистические показатели по порту | Количество переданных/принятых кадров, скорость передачи/приёма кадров, принимаемая полоса пропускания, статистика ошибочных кадров, фильтруемая статистика, пользовательская статистика и др.; статистика FCS errors, TCP/UDP Checksum errors, Pause frame, средняя задержка. |
| Статистические показатели по потоку | Переданные/принятые кадры, скорость передачи/приёма потока, принимаемая полоса пропускания, статистика ошибочных кадров, статистика потери пакетов в реальном времени, статистика out of sequence, задержка, джиттер и пользовательская статистика. |
| Операции со статистикой | Поддерживаются сортировка статистических результатов, сложение, вычитание, умножение, деление и другие математические операции, а также пользовательская настройка постраничной статистики. |
| Захват | |
| Буфер захвата, байт | 2M |
| Режим захвата | Захват данных и принимаемых кадров control plane; захват передаваемых и принимаемых кадров control plane; захват на основе шаблонов фильтрации; захват отфильтрованных ошибочных пакетов; перезапись буфера захвата; поддержка задания количества загружаемых пакетов захвата. |
| Эмуляция протоколов | |
| RoCEv2 | QoS: приоритет VLAN и приоритет DSCP.Управление перегрузкой:•Обнаружение ECN, ответ CNP. •Настройка интервала CNP. •Настройки QoS для CNP. Настройка трафика:•Поддержка до 8K QP. •Поддержка выбора конечной точки трафика QP. Статистика:•Пропускная способность, задержка и потери пакетов. •Статистика для каждой очереди QP. |
| Маршрутизация и MPLS | RIPv1v2, RIPng, OSPFv2, OSPFv3, ISISv4, ISISv6, BGP, BGP4+, LDP, MPLS L3VPN, VPLS, VLL, 6VPE, 6PE. |
| Доступ | PPPoE Client/Server, DHCPv4 Client/Server, DHCPv6 Client/Server, DHCPv6 PD Client/Server, L2TPv2, 802.1x. |
| Multicast | IGMPv1/v2/v3, MLDv1/v2, IGMP/MLD Querier, PIM-SM. |
| Центры обработки данных | VXLAN, OpenFlow, OVSDB, EVPN, LACP. |
| Другие | BFD, 802.1ag, 802.1ah, автоматическая настройка IPv6. |
| Наборы тестов | RFC2544, RFC2889, RFC3918, Asymmetric Test, Smart Scripter. |
| Программная платформа | |
| Клиентское ПО | Renix |
| API | Tcl, Python3.x, GUIToTcl, GUIToPython. |
| Язык GUI | Английский, упрощённый китайский. |
| Аппаратная платформа | |
| Шасси | DarYu 3000, DarYu 12000 |
| Операционная система шасси | Linux CentOS7.x |
