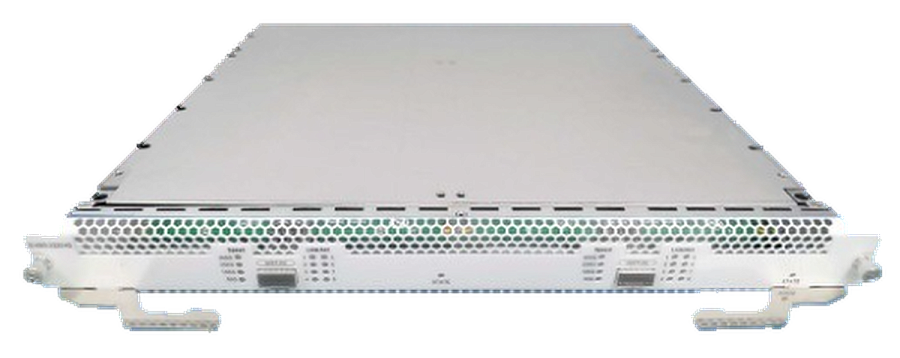

Xinertel X2-400G — нагрузочный модуль Ethernet 400GE L2–L3
X2-400G Test Module
Тестовый модуль Xinertel DarYu Series с 2 портами 400G QSFP-DD
5G, облачные технологии и центры обработки данных предоставили пользователям беспрецедентные возможности работы в интернете. Сверхвысокая пропускная способность, массовое подключение, низкая задержка и высокая надёжность 5G станут прочной основой для построения цифрового общества. Поставщики услуг и крупные центры обработки данных развёртывают многоскоростные решения сетевой инфраструктуры для удовлетворения растущих потребностей рынка. Из-за требований к поддержке нескольких скоростей заказчикам необходимы тестеры более высокой плотности, а проверка маршрутизаторов следующего поколения и структур центров обработки данных требует гибкости. Серия тестовых модулей X2-400G выпущена Xinertel для высокопроизводительных маршрутизаторов, высокопроизводительных коммутаторов и коммутаторов центров обработки данных, чтобы помочь операторам, производителям сетевого оборудования и корпоративным пользователям справляться с быстрым ростом объёма тестирования и дальнейшим развитием бизнеса.
Благодаря возможностям генерации и анализа трафика L2–3 многоскоростной тестовый модуль Xinertel X2-400G поддерживает крупномасштабную эмуляцию протоколов маршрутизации и коммутации и тестирование трафика, benchmark-тесты RFC2544/RFC2889/RFC3918, функциональное тестирование, тестирование производительности, а также длительное тестирование стабильности и надёжности сетевого оборудования.
Ключевые особенности: Xinertel X2-400G — нагрузочный модуль Ethernet 400GE L2–L3
Модель
| Наименование продукта | Описание продукта | Классификация продукта |
|---|---|---|
| X2-400G-2QDD test module | 2-портовый тестовый модуль 400G. | Тестовый модуль серии DarYu. |
Технические характеристики: Xinertel X2-400G — нагрузочный модуль Ethernet 400GE L2–L3
| Аппаратные и электрические характеристики | |
| Скорость портов | PAM4: 400G. Поддержка 101% линейной скорости. |
| Плотность портов | 2. |
| Стандарты интерфейсов | PAM4 400G: 400GAUI-8 (PAM4), 400GBASE-LR8, 400GBASE-FR8. |
| Резервирование пользователем | Резервирование по портам. |
| Переключение скорости порта | Переключение скорости по портам. |
| Масса модуля | 8.4 кг. |
| Габариты (Ш × В × Г) | 438 мм × 46 мм × 580 мм. |
| Температура | 0°C…35°C. |
| Влажность | 20%…85%. |
| Максимальная потребляемая мощность | 450W (2 порта). |
| Трафик | |
| Максимальное количество потоков на порт | 32K. |
| Длина кадра | 64–16004 байт. |
| Управление длиной кадра | Fixed, Increment, Decrement, Random, Auto и IMIX. |
| Динамические поля | Для каждого потока доступно 6 динамических полей; поддерживаются различные режимы динамического управления, включая Fixed, Increment, Decrement, List и Random. |
| Режим передачи | Режимы Continuous, Burst и Time Burst на основе порта; режимы Continuous и Burst на основе потока. |
| Изменение полосы пропускания | Изменение по порту или потоку. |
| Задержка и джиттер | LIFO, FIFO, LILO и FILO. |
| Разрешение временной метки | 2.5 нс. |
| Встроенные шаблоны протоколов | Встроено множество шаблонов сообщений, включая VLAN, ICMP, PPPoE, GRE, DHCP, L2TP, IPv6, MPLS, GTP, GOOSE, VXLAN, OSPF, TCP, UDP и др. |
| Пользовательский кадр | Поддерживается пользовательский кадр; отредактированный шаблон кадра можно сохранять. Поддерживается проверка контрольной суммы пользовательских полей. |
| Пользовательская полезная нагрузка | Поддерживается импорт пользовательской полезной нагрузки объёмом 256K байт; первые 16K байт могут настраиваться с использованием jumping. |
| Управление потоком | Полнодуплексное управление потоком. |
| Генерация ошибочных пакетов | Ошибка CRC, кадр Oversize. |
| Статистика | |
| Количество статистических потоков на порт | 32K. |
| Формат статистики | CSV-статистика, статистика в виде графиков, автоматическое сохранение CSV-файлов. |
| Статистика порта | Tx/Rx Frames, Tx/Rx Frame Rate, Rx Bandwidth, Error Frame Statistics, Filter Statistics, Customized Statistics, FCS Error Statistics, TCP/UDP Checksum Errors, Pause Frame Statistics и др. |
| Статистика потока | Tx/Rx Frames, Tx/Rx Flow Rate, Rx Bandwidth, Error Frame Statistics, статистика потерь пакетов в реальном времени, статистика нарушения порядка, задержка, джиттер, пользовательская статистика и др. |
| Операции со статистикой | Поддерживается сортировка статистических результатов, выполнение математических операций сложения, вычитания, умножения и деления, а также настройка количества статистических записей на странице и др. |
| Захват | |
| Буфер захвата | 1M. |
| Режим захвата | Захват данных и принимаемых кадров плоскости управления; захват передаваемых и принимаемых кадров плоскости управления; захват на основе шаблонов фильтров; захват отфильтрованных ошибочных пакетов; перезапись буфера захвата; поддержка задания количества загружаемых захваченных пакетов. |
| Протоколы | |
| Маршрутизация и MPLS | RIPv1/v2, RIPng, OSPFv2, OSPFv3, ISISv4, ISISv6, BGP, BGP4+, SR for BGP/OSPF/ISIS, SRv6 for ISISv6/BGP BGP SR TE Policy, LDP, MPLS IP VPN, 6VPE/6PE, BGP VPLS, LDP VPLS, PWE, LSP Ping. |
| Доступ | PPPoE Client/Server, DHCPv4 Client/Server, DHCPv6 Client/Server, DHCPv6 PD Client/Server, L2TPv2, 802.1x. |
| Multicast | IGMPv1/v2/v3, MLDv1/v2, IGMP/MLD Querier, PIM-SM. |
| Центры обработки данных | VXLAN IPv4/IPv6, VXLAN EVPN IPv4/IPv6, OVSDB, OpenFlow 1.3 Controller, BGP/EVPN for VxLAN, LACP. |
| Другие | BFD, 802.1ag, 802.1ah, автоматическая конфигурация IPv6, Y.1731. |
| Тестовые наборы | RFC2544, RFC2889, RFC3918, Asymmetric Test, Y.1564, Smart Scripter. |
| Программная платформа | |
| Клиентское программное обеспечение | Renix. |
| API | Tcl, Python3.x, GUIToTcl, GUIToPython. |
| Язык GUI | Английский, упрощённый китайский. |
| Аппаратная платформа | |
| Шасси | DarYu 3000, DarYu 12000. |
| Операционная система шасси | Linux CentOS7.X. |
