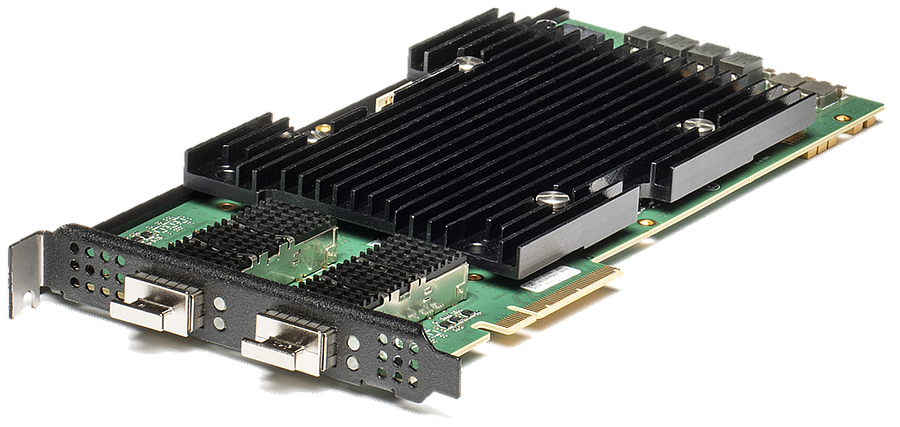

Teledyne LeCroy Xena Z100q Loki — 2-портовый генератор и анализато
Teledyne LeCroy Xena Z100q Loki — 2-портовый генератор Ethernet-трафика для функционального и нагрузочного тестирования сетевого оборудования. Оснащён 2 портами QSFP28/QSFP+, поддерживает 10/25/40/50/100GE, генерацию и анализ трафика на полной линейной скорости, тесты RFC2544/2889/3918 и Y.1564, а также автоматизацию через Xena OpenAutomation.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Teledyne LeCroy Xena Z100q Loki — 2-портовый генератор Ethernet-трафика для функционального и нагрузочного тестирования сетевого оборудования. Оснащён 2 портами QSFP28/QSFP+, поддерживает 10/25/40/50/100GE, генерацию и анализ трафика на полной линейной скорости, тесты RFC2544/2889/3918 и Y.1564, а также автоматизацию через Xena OpenAutomation.
Модели
Z100q Loki
Генератор Ethernet-трафика 100 Гбит/с с 2 портами QSFP28
Z100q Loki — 2-портовый тестовый модуль 100GE, который также позволяет тестировать Ethernet-сети на скоростях 50GE, 40GE, 25GE и 10GE.
Такая гибкость обеспечивается двумя физическими слотами для трансиверов, оба из которых поддерживают трансиверы QSFP28 и QSFP+. Оба слота могут быть активны одновременно.
В результате получается универсальное решение для функционального тестирования и тестирования производительности сетевой инфраструктуры и Ethernet-оборудования с поддержкой 100GE, включая коммутаторы, маршрутизаторы, сетевые интерфейсные карты, TAP, пакетные брокеры и платформы backhaul.
Этот тестовый модуль доступен для шасси B2400 и Compact.
Ключевые особенности: Teledyne LeCroy Xena Z100q Loki — 2-портовый генератор и анализатор Ethernet-трафика до 100GE
•2 × 100GE порта.
•Гибкость 5 скоростей: 100GE, 50GE, 40GE, 25GE и 10GE.
•Поддержка двух типов среды передачи.
•Соотношение цена/производительность.
•Простота использования.
Поддержка 50GBASE-SR/CR (PAM4)
Рисунок 1. Поддержка 50GBASE-SR/CR (PAM4)
Функции уровня портов
| Категория интерфейса |
QSFP28: 100GE, 50GE, 40GE*, 25GE и 10GE*. QSFP+: 40GE и 10GE Ethernet. * Зависит от возможностей трансивера. |
| Общее количество тестовых портов, настраиваемых программно | 2 × 100GE, 4 × 50GE, 2 × 50GE PAM4, 2 × 40GE, 8 × 25GE и 8 × 10GE. |
| Варианты интерфейса |
Для каждого слота: 1 × 100GBASE-SR4/LR4/CR4 или 802.3bj**. 2 × 50GBASE-SR2/LR2/CR2 или Consortium. 1 × 50GBASE-SR/CR (PAM4) или 802.3cd. 1 × 40GBASE-SR4/LR4/CR4 или 802.3ba/Consortium**. 4 × 25GBASE-SR/LR/CR или 802.3by/Consortium. 4 × 10GBASE-SR/LR/CR — 802.3ae. Фактические варианты интерфейса зависят от возможностей установленного трансивера. Оба слота должны работать с одинаковой базовой конфигурацией интерфейса, например 2 × 100GE. ** В соответствии с Ethernet Technology Consortium. |
| Forward Error Correction (FEC) |
RS-FEC (Reed Solomon) 528,514,t=7, IEEE 802.3 Clause 91 (100GE). RS-FEC (Reed Solomon) 544,514,t=15, IEEE 802.3 Clause 134 (50GE PAM4). RS-FEC (Reed Solomon) 528,514,t=7, IEEE 802.3 Clause 108 (25GE). RS-FEC (Reed Solomon) 528,514,t=7, 25/50G Ethernet Consortium (25/50GE). BASE-R FEC (Firecode) 2112,2080, IEEE 802.3 Clause 74 (25GE, 10GE). |
| Количество слотов для трансиверных модулей | 2 × QSFP28/QSFP+. |
| Статистика порта |
Состояние линка, ошибки FCS, Pause Frames, ARP/PING, внесение ошибок, training packet. Весь трафик: RX и TX Mbit/s, packets/s, packets, bytes. Трафик без test payload: RX и TX Mbit/s, packets/s, packets, bytes. |
| Настраиваемый Inter Frame Gap (IFG) | Настраивается от 16 до 56 байт; значение по умолчанию — 20B (12B IFG + 8B preamble). |
| Регулировка линейной скорости передачи | Возможность регулировки эффективной линейной скорости путём принудительного задания idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. |
| Регулировка тактовой частоты передающей линии | От -400 до 400 ppm с шагом 0.001 ppm; общая для всех портов. |
| ARP/PING | Поддерживается; IP- и MAC-адрес настраиваются для каждого порта. |
| Обновление в полевых условиях | Система полностью обновляется в полевых условиях до новых версий продукта, включая образы FPGA и программное обеспечение. |
| Tx disable | Включение/отключение оптического лазера или медного линка. |
| IGMPv2 multicast join/leave | Непрерывный IGMPv2 multicast join с настраиваемым интервалом повтора. |
| Статистика гистограмм | Две гистограммы в реальном времени на порт. Каждая гистограмма может измерять распределение длины RX/TX-пакета, IFG или задержки для всего трафика, определённого потока или фильтра. |
Уровни PCS/PMA для 100/50/40/25/10GE
| Payload Test pattern | PRBS-31. |
| Внесение ошибок | Ручное однократное внесение битовых ошибок или burst-ошибок. |
| Конфигурация виртуальных линий PCS | Задаваемое пользователем внесение skew для каждой виртуальной линии Tx и задаваемое пользователем отображение виртуальных линий на SerDes для тестирования функции переупорядочивания виртуальных линий Rx PCS. |
| Статистика виртуальных линий PCS | Измерение относительного skew виртуальных линий — до 2048 бит. |
| Общая статистика FEC | NRZ: общее количество исправленных символов FEC, общее количество неисправленных символов FEC, оценочный Pre-FEC BER, оценочный Post-FEC BER, график распределения ошибок Pre-FEC. |
| Link Flap | Одиночные короткие или повторяемые события отключения линка с точностью до миллисекунд. |
| Внесение ошибок на уровне PMA | Повторяемые периоды внесения ошибок на уровне PMA с точностью до миллисекунд. |
Режимы Loopback и характеристики генератора
| Режимы Loopback |
L1RX2TX — RX-to-TX, побайтовая передача копии входящего пакета. L2RX2TX — RX-to-TX, перестановка MAC-адресов источника и назначения (*только при 10G). L3RX2TX — RX-to-TX, перестановка MAC-адресов источника и назначения и IP-адресов (*только при 10G). TXON2RX — TX-to-RX, пакет также передаётся из порта. TXOFF2RX — TX-to-RX, передатчик порта находится в режиме idle. Port-to-port — сквозной loop-режим, в котором весь трафик петлится на 100% прозрачно на уровне L1. |
| Характеристики генератора |
Начальная точность: 3 ppm. Дрейф частоты за первый год: ±3 ppm; за 15 лет: ±15 ppm. Температурная стабильность: ±20 ppm; общая стабильность: ±35 ppm. |
Механизмы передачи
| Количество передаваемых потоков на порт | 256 на линейной скорости. Каждый поток может генерировать миллионы потоков трафика с использованием модификаторов полей. |
| Вставка test payload на поток | Генерация пакетов на линейной скорости с опциональной вставкой в каждый пакет временных меток, номеров последовательности и сигнатуры целостности данных. |
| Статистика потока1 | TX Mbit/s, packets/s, packets, bytes, FCS error. |
| Профили полосы пропускания | Можно задавать размер и плотность burst. Равномерные и burst-профили полосы пропускания могут чередоваться. |
| Модификаторы полей | 16-битные или 32-битные модификаторы полей заголовка в режимах inc, dec или random. Для каждого модификатора настраиваются bit-mask, repetition, min, max и step. 8 16-битных или 4 32-битных модификатора на поток. |
| Управление длиной пакета | Fixed, random, butterfly и incrementing распределения длины пакета от 60 байт (при 10G: 56 байт) до 12288 байт. |
| Полезная нагрузка пакета | Повторяемый пользовательский шаблон длиной от 1 до 18B, а также 8-битный инкрементируемый шаблон. |
| Расширенная полезная нагрузка | Для каждого потока может генерироваться фиксированная полностью пользовательская полезная нагрузка размером до 12288 байт. |
| Генерация ошибок | Пакеты недостаточной длины — минимум 60 байт / при 10G минимум 56 байт, избыточной длины — максимум 12288 байт; внесение sequence, misorder, payload integrity и FCS errors. |
| Поддержка заголовков TX и автоматическое декодирование RX | Ethernet, Ethernet II, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, MPLS, PBB или полностью задаваемый пользователем заголовок. Реакция на входящие Pause и PFC (Priority-based Flow Control) frames. |
| Pause Frames | Реакция на входящие Pause и PFC (Priority-based Flow Control) frames. |
| Режимы планирования пакетов |
Normal (stream interleaved mode) — стандартный режим планирования, точные скорости, небольшие вариации межкадрового интервала. Strict Uniform — режим со 100% равномерным межкадровым интервалом и небольшим отклонением от настроенных скоростей. Sequential packet scheduling — потоки непрерывно планируются в последовательном порядке с настраиваемым количеством пакетов на поток. Burst — до 10000 пакетов на поток организуются во всплески. Всплески активных потоков образуют burst group. Пользователь задаёт время от начала одной burst group до начала следующей. |
Механизм приёма
| Количество отслеживаемых Rx-потоков на порт | 2016 на линейной скорости. |
| Автоматическое определение test payload для принятых пакетов | Отчётность в реальном времени по статистике и задержке, потерям, целостности payload, ошибкам последовательности и ошибкам нарушения порядка. |
| Измерение джиттера | Измерения Jitter (Packet Delay Variation) соответствуют стандарту MEF10 с точностью 8 нс. Джиттер может измеряться максимум на 32 потоках. |
| Статистика потока1 |
RX Mbit/s, packets/s, packets, bytes. Потери, ошибки целостности payload, sequence errors, misorder errors. Минимальная, максимальная и средняя задержка. Минимальный, максимальный и средний джиттер. |
| Точность измерения задержки | ±16 нс. |
| Разрешение измерения задержки | 8 нс. Измерения задержки могут калиброваться для исключения задержки трансиверных модулей. |
| Количество фильтров |
6 × 64-битных пользовательских match-term шаблонов с mask и offset. 6 × условий сравнения длины кадра — longer, shorter. 6 × пользовательских фильтров, задаваемых логическими комбинациями AND/OR из match- и length-условий. |
| Статистика фильтра1 | Для каждого фильтра: RX Mbit/s, packets/s, packets, bytes. |
Захват
| Критерии захвата | Весь трафик, поток, ошибки FCS, совпадение фильтра или трафик без test payload. |
| Триггеры запуска/остановки захвата | Запуск и остановка: none, FCS error, filter match. |
| Ограничение захвата на пакет | 16–12288 байт. |
| Буфер захвата на линейной скорости на порт | 256 kB для 100G. 128 kB для 40G. |
| Буфер захвата на низкой скорости на порт (10 Mbit/s) | 4096 пакетов любого размера. |
Расширенные функции PHY
| Управление эквализацией передачи |
Tx Transmit Equalization Controls Pre-emphasis. TxAttenuation. Tx Post-emphasis Signal Integrity Analysis. Rx Optional Auto-Tune of PHY 50 & 25Gbps Rx SerDes. |
Аппаратные характеристики
| Максимальная мощность | 59W. |
| Масса | 1.0 lbs (0.455 kg). |
| Условия эксплуатации |
Рабочая температура: 10–30°C. Температура хранения: -40–70°C. Влажность: 8–90%, без конденсации. |
| Нормативные требования | FCC (US), CE (Europe). |
| Примечание | Этот тестовый модуль доступен для шасси B2400 и Compact. |
Примечание 1: размер счётчика — 64 бита.
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z100qc Loki | XenaCompact 1U chassis with 100GE 5-speed, 2 port test module QSFP28. | C-Loki-100G-5S-2P |
| Z100q Loki | 100GE 5-speed, 2 port test module QSFP28. | Loki-100G-5S-2P |
