Teledyne LeCroy XenaCompact — компактное 1U шасси для генераторов и
Compact
Фиксированное однослотовое 1U шасси генератора Ethernet-трафика и эмулятора

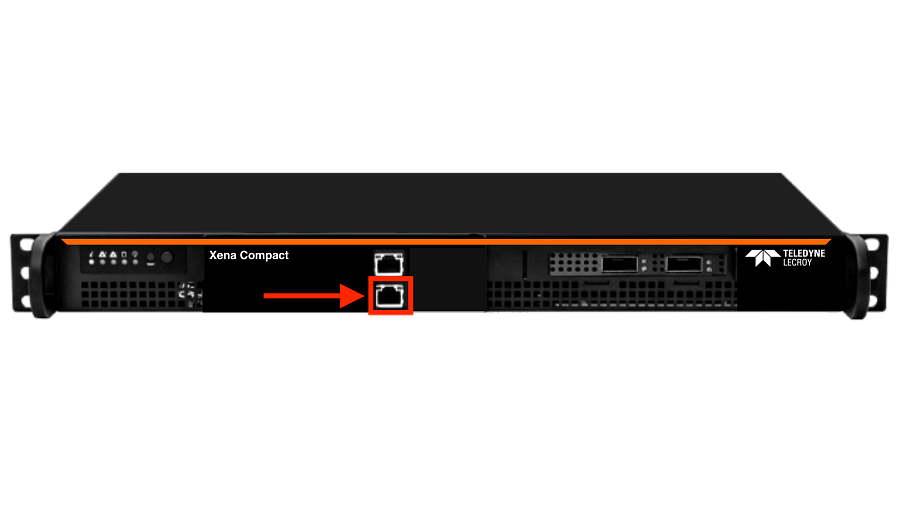

Тестовое шасси Compact представляет собой лёгкое 1U 19-дюймовое устройство, в которое может устанавливаться полный спектр медных и оптических Ethernet-модулей Xena из продуктовых групп Z01/10Z Odin, Z100q Loki, Z400q Thor или Z800 Freya, а также модуль сетевой эмуляции E100q Chimera, обеспечивая тестовые порты со скоростями от 10 Мбит/с до 800G.
Оно обеспечивает те же функциональные возможности, подключение и пользовательский опыт, что и другие продукты семейства Xena, включая резервирование портов для отдельных пользователей. Небольшой форм-фактор позволяет использовать устройство в любой тестовой среде без компромиссов по производительности, функциям или возможностям.
Благодаря этому Compact подходит заказчикам, которым требуется портативное решение, легко перевозимое между площадками в стандартном 19-дюймовом транспортировочном кейсе.
Высокоточная потоковая генерация и анализ трафика на линейной скорости позволяют использовать Compact для тестирования сетевых устройств в условиях преднамеренных ошибок, стрессовых и случайных воздействий. Формат пакетов может задаваться для каждого отдельного байта пакета, а интервалы между пакетами, скорости передачи и burst-нагрузка могут задаваться с точностью до байта и кбит/с.
Версии шасси Compact
Ключевые особенности: Teledyne LeCroy XenaCompact — компактное 1U шасси для генераторов и анализаторов Ethernet-трафика
Программное обеспечение в комплекте
С каждым Compact бесплатно поставляется полный программный пакет для генерации и анализа Ethernet-трафика и выполнения тестов RFC2544, RFC2889, RFC3918 и Y.1564.
Графический интерфейс XenaManager упрощает выполнение специальных тестов и удалённое управление тестовым оборудованием, расположенным в нескольких местах, при работе с очень большим количеством тестовых потоков.
В комплект также входит Xena OpenAutomation (XOA). XOA — фреймворк автоматизации тестирования с открытым исходным кодом для использования с генераторами трафика Xena, средствами тестирования физического уровня и Z100q Chimera, эмулятором ухудшений сети. XOA отличается высокой скоростью работы, простотой использования и гибкостью и предоставляет Python API, работающий в любой операционной системе.
Аппаратные характеристики
| Габариты и масса |
Высота: 1 rack unit (RU). Gigabit version: 1.7” (В) × 19” (Ш) × 9.8” (Г) — 4.45 × 48.26 × 25 см; масса 10 lbs (4.5 кг). Terabit version: 1.7” (В) × 19” (Ш) × 15” (Г) — 4.45 × 48.26 × 37 см; масса 16.5 lbs (7.5 кг). |
| Максимальный уровень шума |
Gigabit version: 49 dBa. Terabit version: 67 dBa. |
| Условия эксплуатации |
Температура хранения: -40…70°C. Рабочая температура: 10…35°C. Влажность: 8–90%, без конденсации. |
| Питание |
Напряжение AC: 100–240V. Частота: 50–60Hz. Gigabit version: типичное потребление 120W / максимум 250W. Terabit version: типичное потребление 300W / максимум 700W. |
| Нормативные требования | FCC (US), CE (Europe). |
Транспортировочные кейсы
Кейс для Gigabit XenaCompact 1U
Кейс для Terabit XenaCompact 1U
Информация для заказа
| Продукт / опция | Описание | Код продукта |
|---|---|---|
| Xena Compact | 1U однослотовое тестовое шасси для фиксированных модулей. | Номер модуля + “c” |
| Flightcase for Gigabit XenaCompact 1U chassis testers | Прочный транспортировочный кейс с индивидуальной мягкой внутренней отделкой и дополнительным местом для аксессуаров. | Compact-FC |
| Flightcase for Terabit XenaCompact 1U chassis testers with Thor or Freya modules | Прочный транспортировочный кейс с индивидуальной мягкой внутренней отделкой и дополнительным местом для аксессуаров. | Compact-FC-TB |
| GPS receiver | GPS-приёмник с разъёмом SMA для входного сигнала антенны GPS/GNSS. Для работы требуется лицензия Val-C-TK-Client/Server-12. | Val-C-GPS |
| XenaTimeSynch 12-month SW license | 12-месячная программная лицензия Client для синхронизации шасси с опорной частотой PTP/NTP/GPS. | Val-C-TK-Client-12 |
| XenaTimeSynch 12-month SW license | 12-месячная программная лицензия Server/Client для синхронизации шасси с опорной частотой PTP/NTP/GPS. | Val-C-TK-Server-12 |
